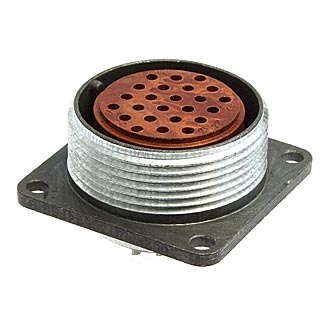

2РМДТ30Б24Г5В1В Розетка блочная карболит, ГЕ0.364.126ТУ(арт. TO-3241)

АО «Завод Элекон»; " 5" - ВП, ПЗ
СССР
Артикул (ID): TO-3241
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 332305
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2РМДТ30Б24Г5В1В Розетка блочная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ30Б24Г5В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 30 - посадочный диаметр корпуса; Б - вид корпуса (блочный); 24 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМДТ30К24Ш5В1В, 2РМДТ30КПН24Ш5В1В, 2РМДТ30КПЭ24Ш5В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМДТ30Б24Г5В1В Розетка блочная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 35,63
Дата изготовленияi 1976-1991
Транслитерация 2РМДТ30Б24Г5В1В Розетка блочная карболит, ГЕ0.364.126ТУ
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМДТ
Условный размер корпуса 30
Диаметр контактов 24 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМД30Б24Г5В1В

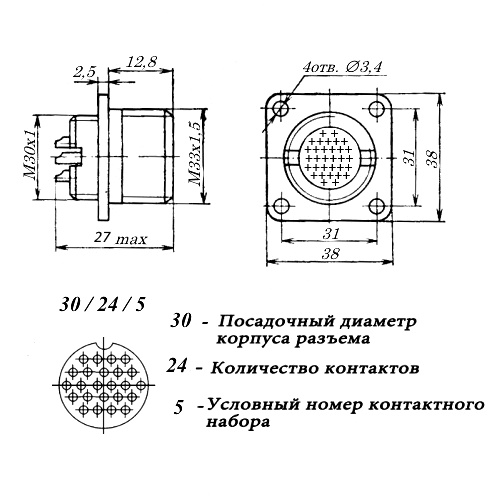

Габаритные размеры L*W*H 38х38х27 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 24 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 24 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Установочные размеры 31 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M33х1,5 mm
Ширина корпуса 38 mm
Длина корпуса 38 mm
Высота корпуса 27 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 140 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМДТ30Б24Г5В1В Розетка блочная карболит, ГЕ0.364.126ТУ   (datasheet)

Полные аналоги

2РМДТ30Б24Г5В1В Розетка блочная карболит, АШДК.434410.062ТУ, фото
Артикул (ID): ZX-527
2РМДТ30Б24Г5В1В Розетка блочная карболит, АШДК.434410.062ТУ
2РМДТ30Б24Г5В1В ЛТАВА, фото
2РМДТ30Б24Г5В1В ЛТАВА

Функциональные аналоги

2РМДТ30Б24Г5А1В ЛТАВА, фото
2РМДТ30Б24Г5А1В ЛТАВА

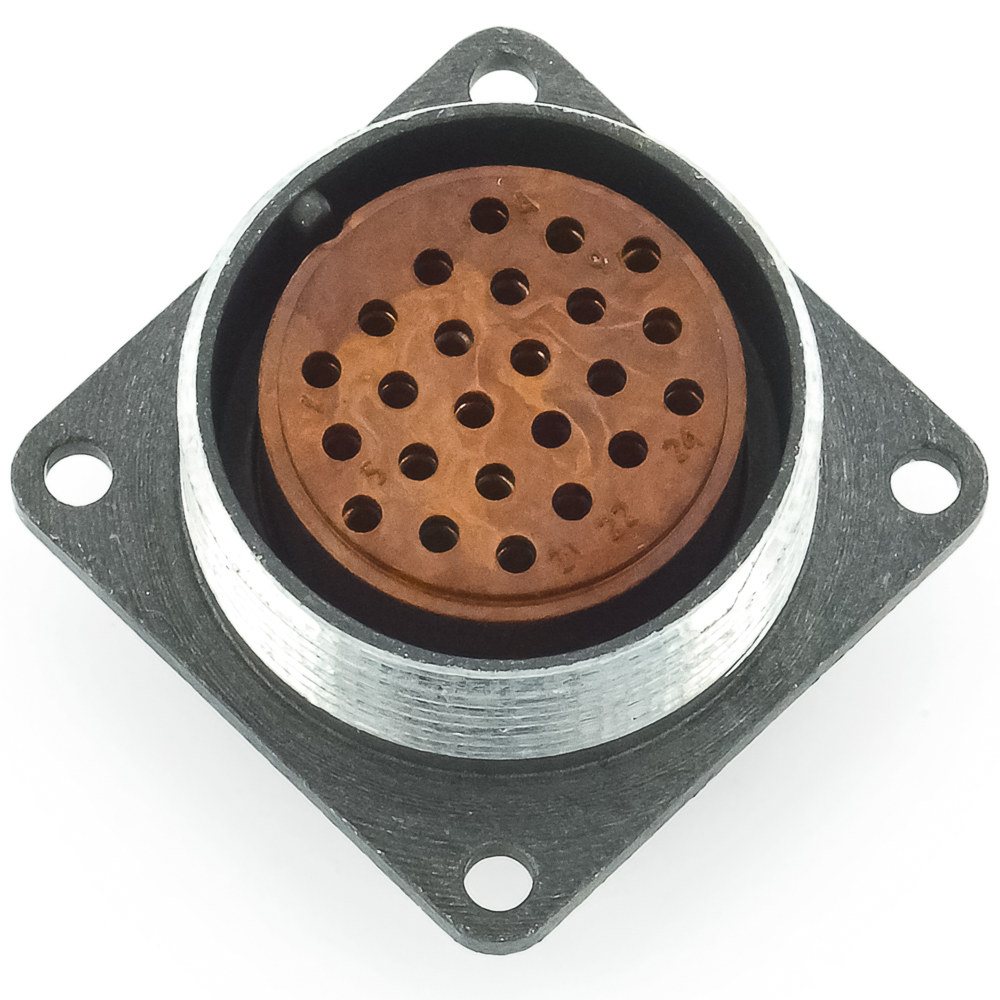

2РМДТ30Б24Г5А1В ЭЛЕКОН, фото
2РМДТ30Б24Г5А1В ЭЛЕКОН
