Скидка на  Конденсаторы электролитические
-20%

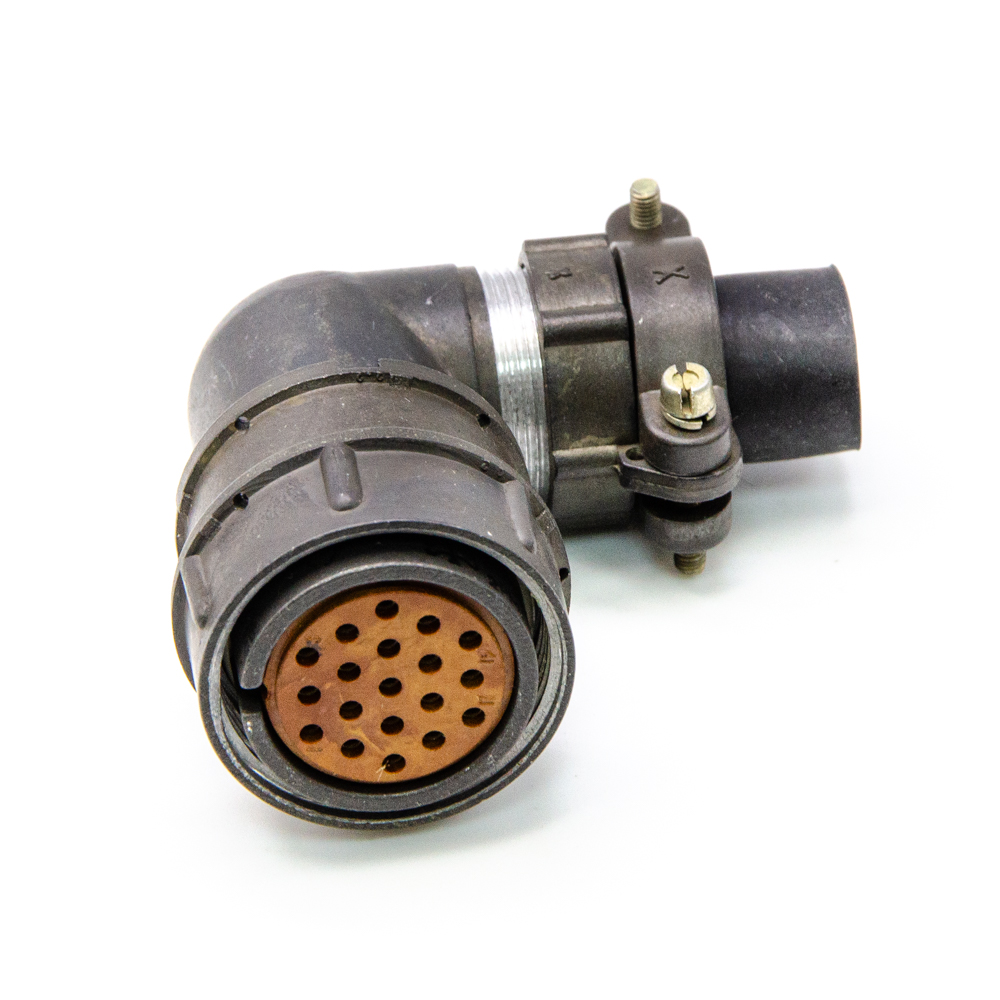

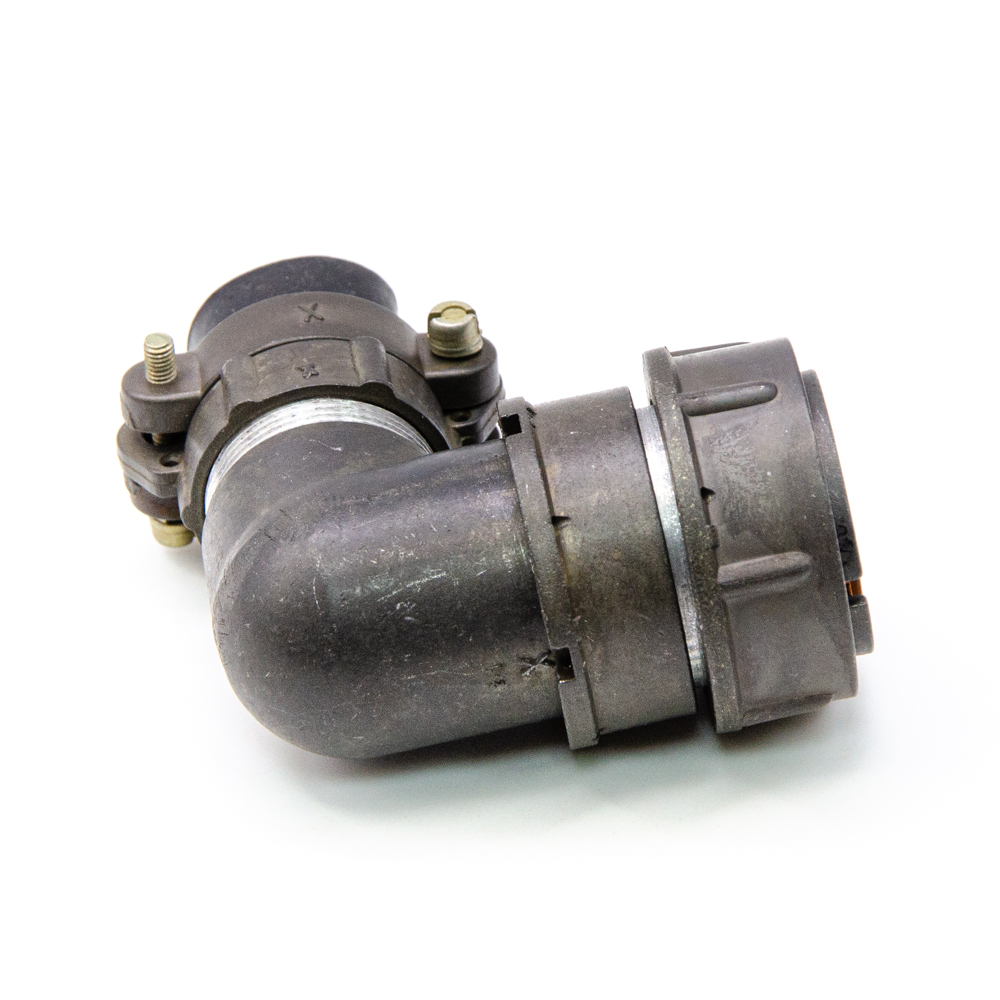

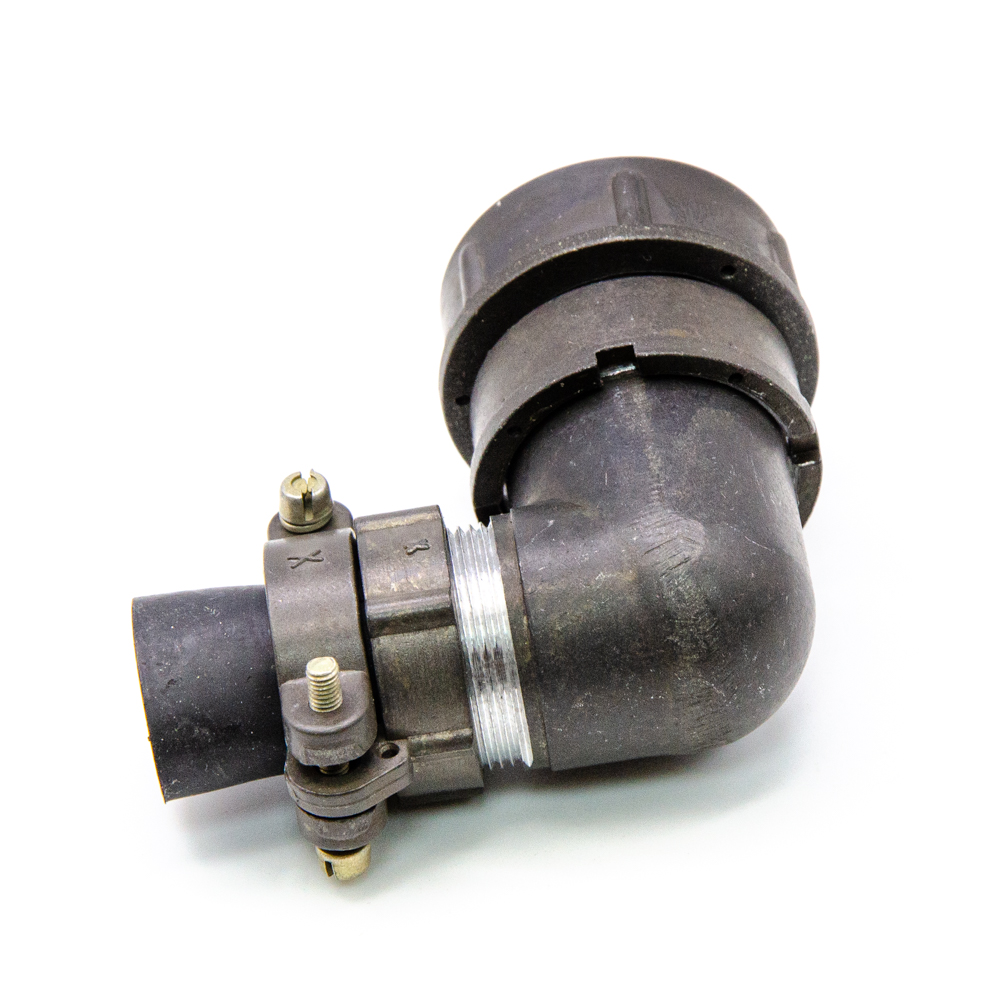

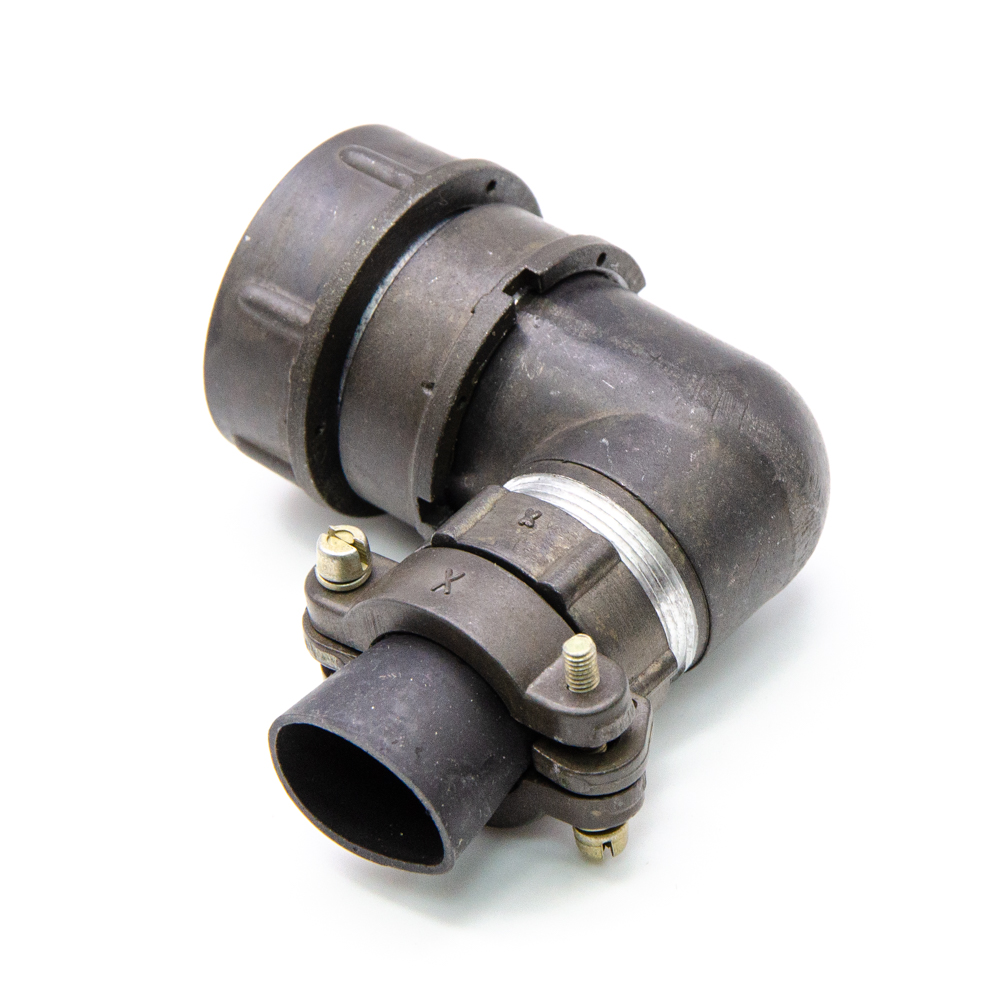

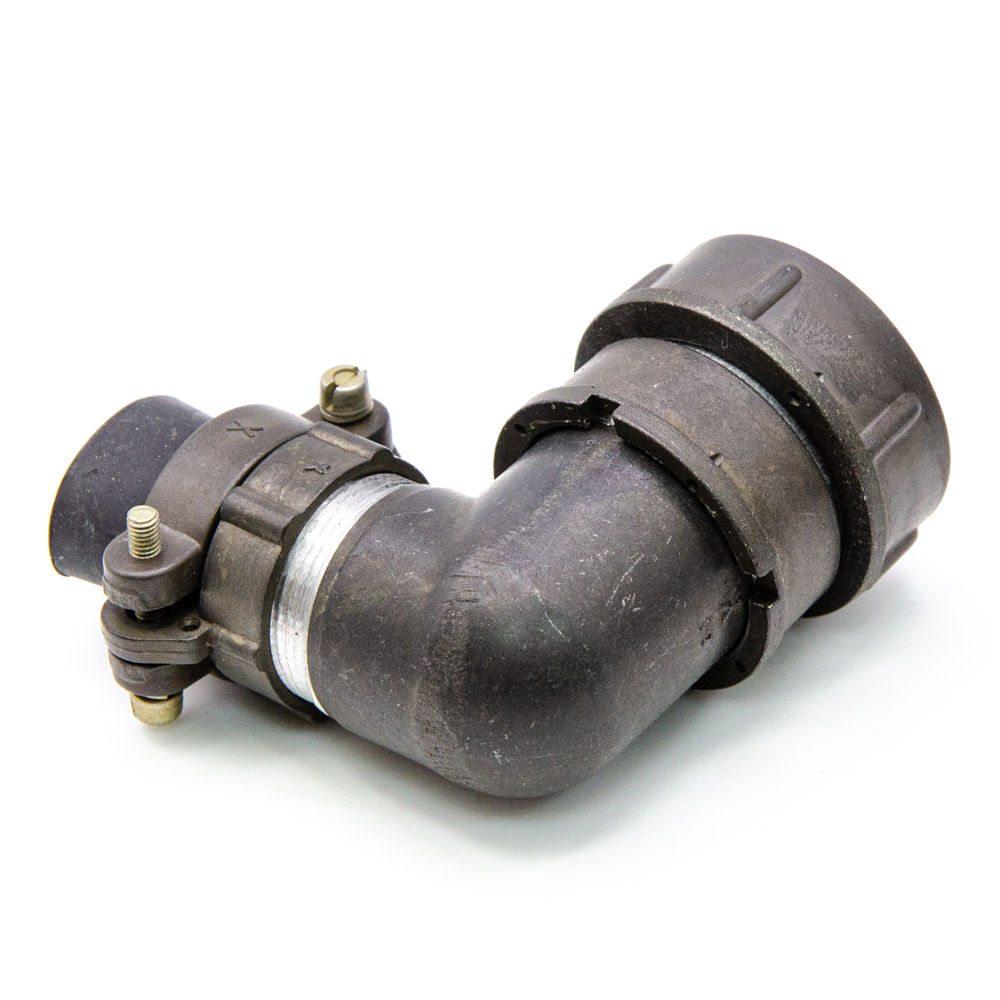

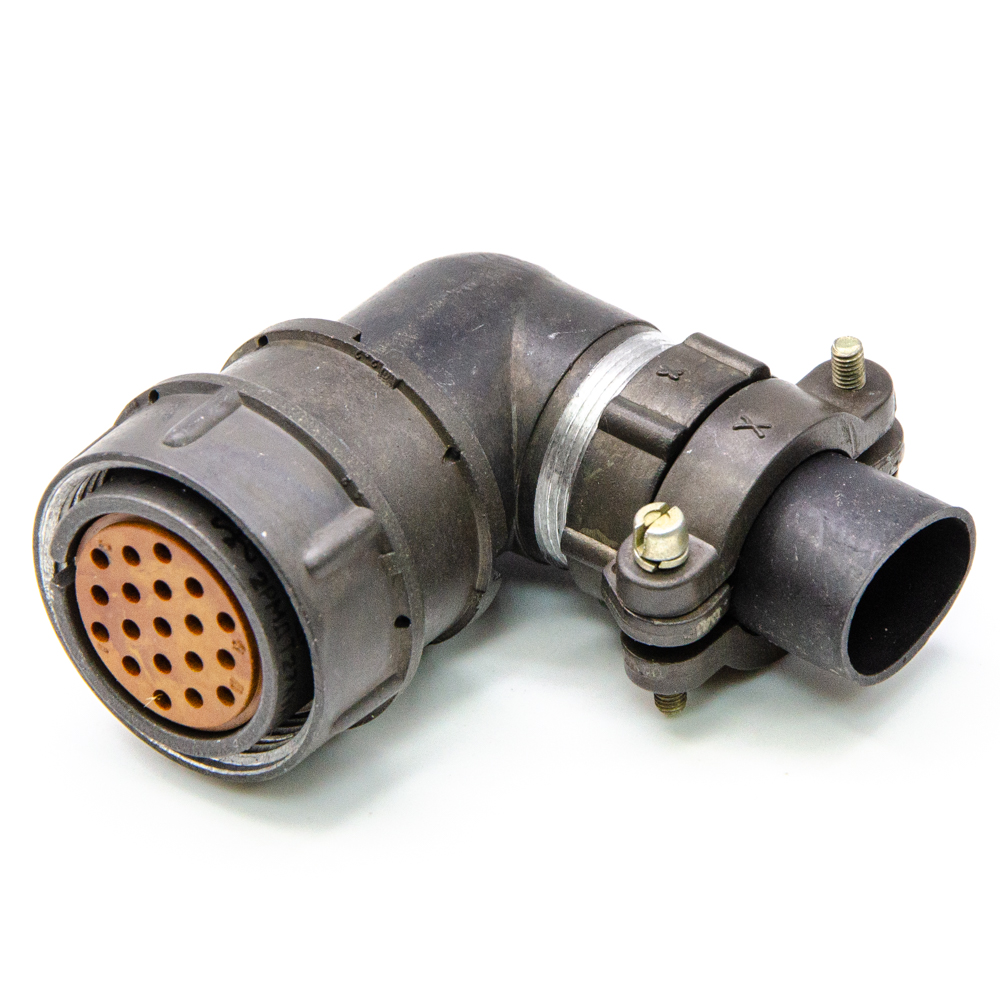

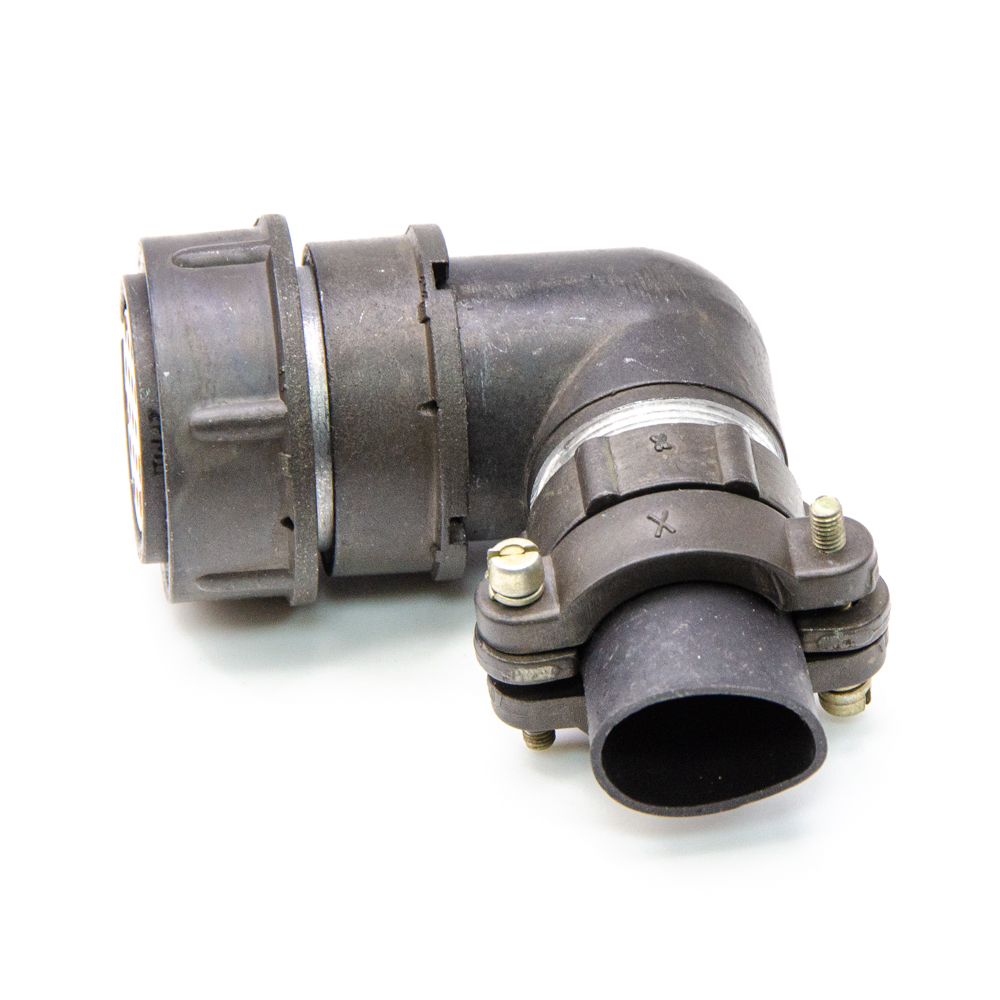

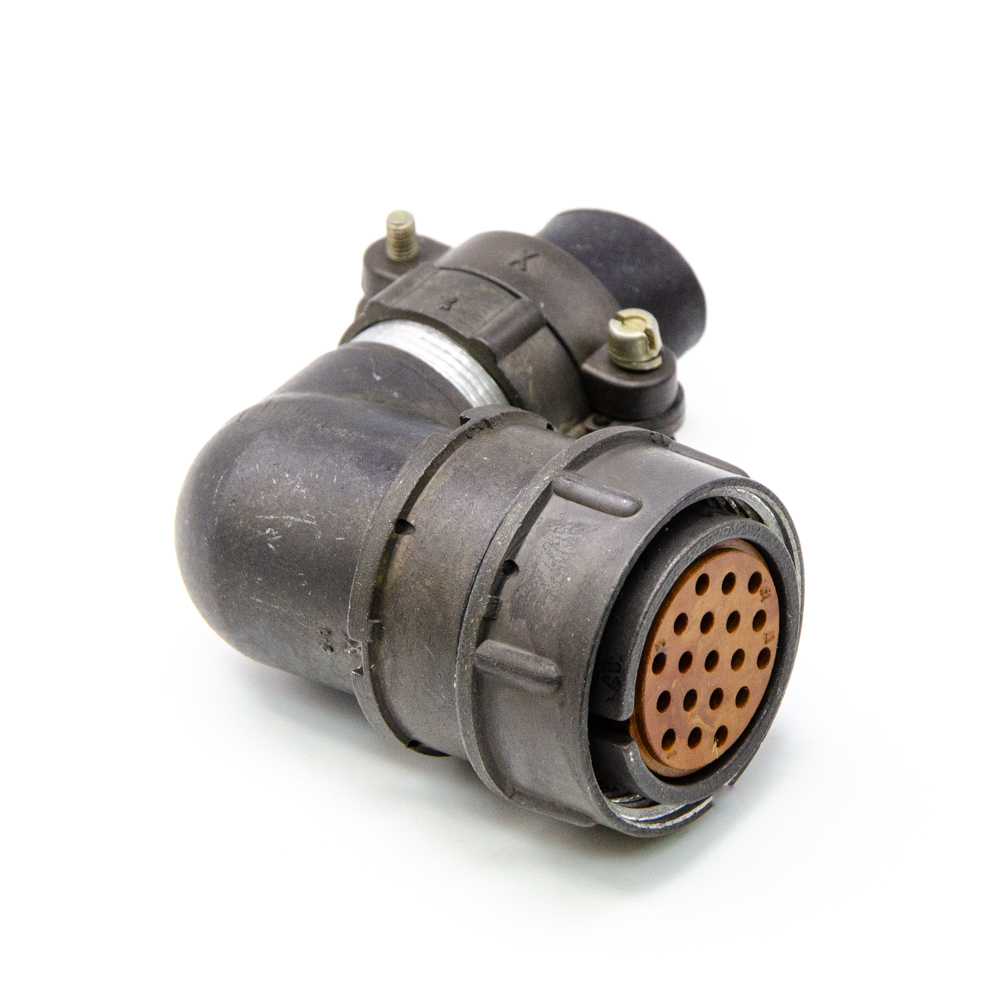

2РМДТ27КУН19Г5В1В Розетка кабельная карболит, ГЕ0.364.126 ТУ.(арт. TM-2222)

АО «Завод Элекон»; " 5" - ВП, ПЗ
РОССИЯ
Артикул (ID): TM-2222
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2000-2009
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126 ТУ
Подробная документация
Аналоги и альтернативы
ID: 284183
На складе 5 шт
  • Цена от 1270 ₽
  • 1 шт 1350 ₽
  • от 5 шт 1270 ₽
Количество
Быстрый заказ

2РМДТ27КУН19Г5В1В Розетка кабельная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ27КУН19Г5В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 27 - посадочный диаметр корпуса; К - вид корпуса (кабельный); У - угловой вид патрубка; Н - гайка для неэкранированного кабеля; 19 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМДТ27Б19Ш5В1В, 2РМДТ27БПН19Ш5В1В, 2РМДТ27БПЭ19Ш5В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМДТ27КУН19Г5В1В Розетка кабельная карболит, ГЕ0.364.126 ТУ.
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 61
Дата изготовленияi 2000-2009
Транслитерация 2RMDT27KUN19G5V1V Cable socket karbolit, GE0.364.126 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 27
Диаметр контактов 19 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ27КУН19Г5В1В

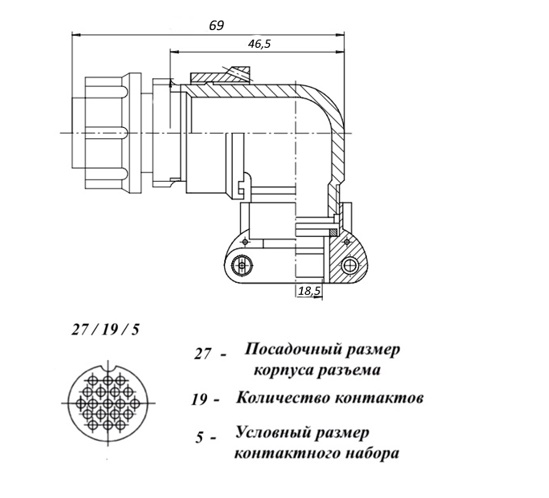

Габаритные размеры L*W*H 35х69х55 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 19 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 19 контактов Ø 1,5 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Диаметр корпуса 35 mm
Длина корпуса 69 mm
Высота корпуса 55 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 110 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМДТ27КУН19Г5В1В Розетка кабельная карболит, ГЕ0.364.126 ТУ.   (datasheet)

Полные аналоги

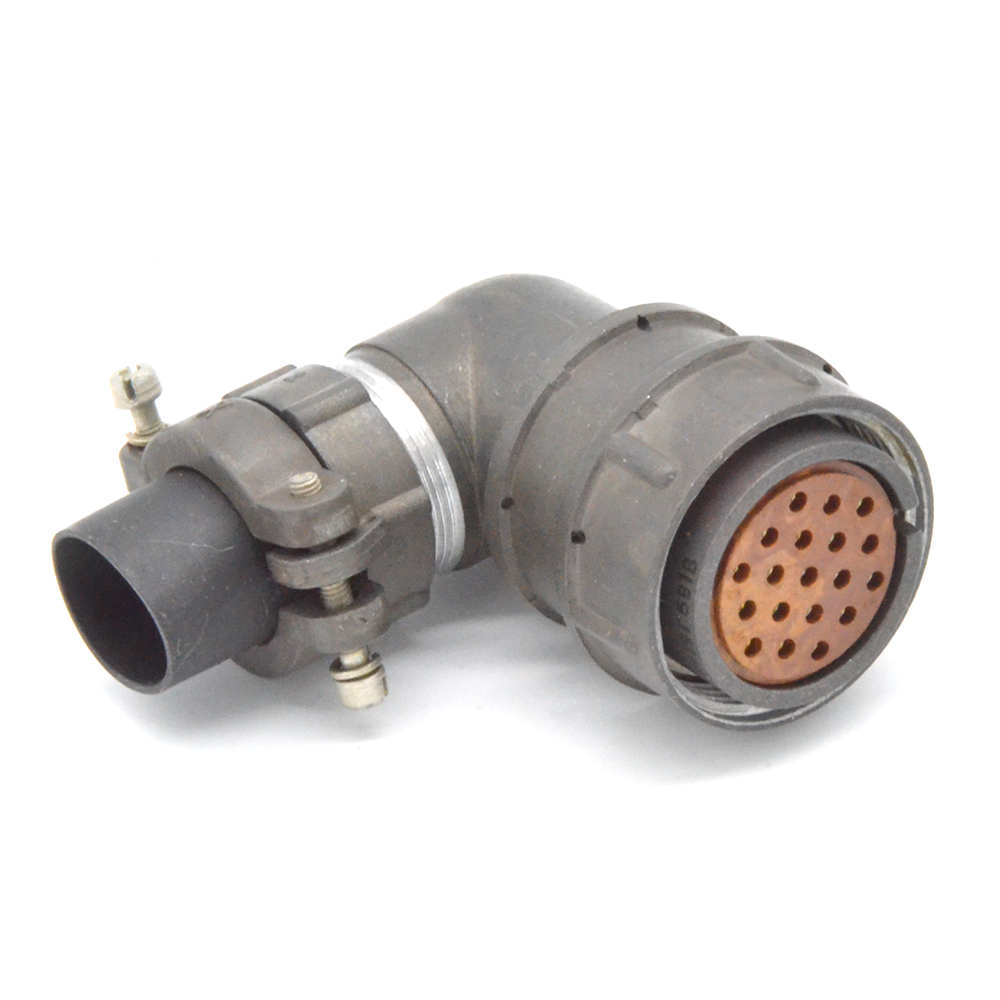

2РМДТ27КУН19Г5В1В Розетка кабельная карболит, ГЕ0.364.126 ТУ, фото
Артикул (ID): KP-9822
2РМДТ27КУН19Г5В1В Розетка кабельная карболит, ГЕ0.364.126 ТУ
  • 1580 ₽ 1 шт.
2РМДТ27КУН19Г5В1В Розетка кабельная карболит, АШДК.434410.062ТУ, фото
Артикул (ID): ZX-518
2РМДТ27КУН19Г5В1В Розетка кабельная карболит, АШДК.434410.062ТУ
2РМДТ27КУН19Г5В1В Розетка кабельная карболит, ГЕ0.364.126ТУ,, фото
Артикул (ID): TM-2223
2РМДТ27КУН19Г5В1В Розетка кабельная карболит, ГЕ0.364.126ТУ,

Функциональные аналоги

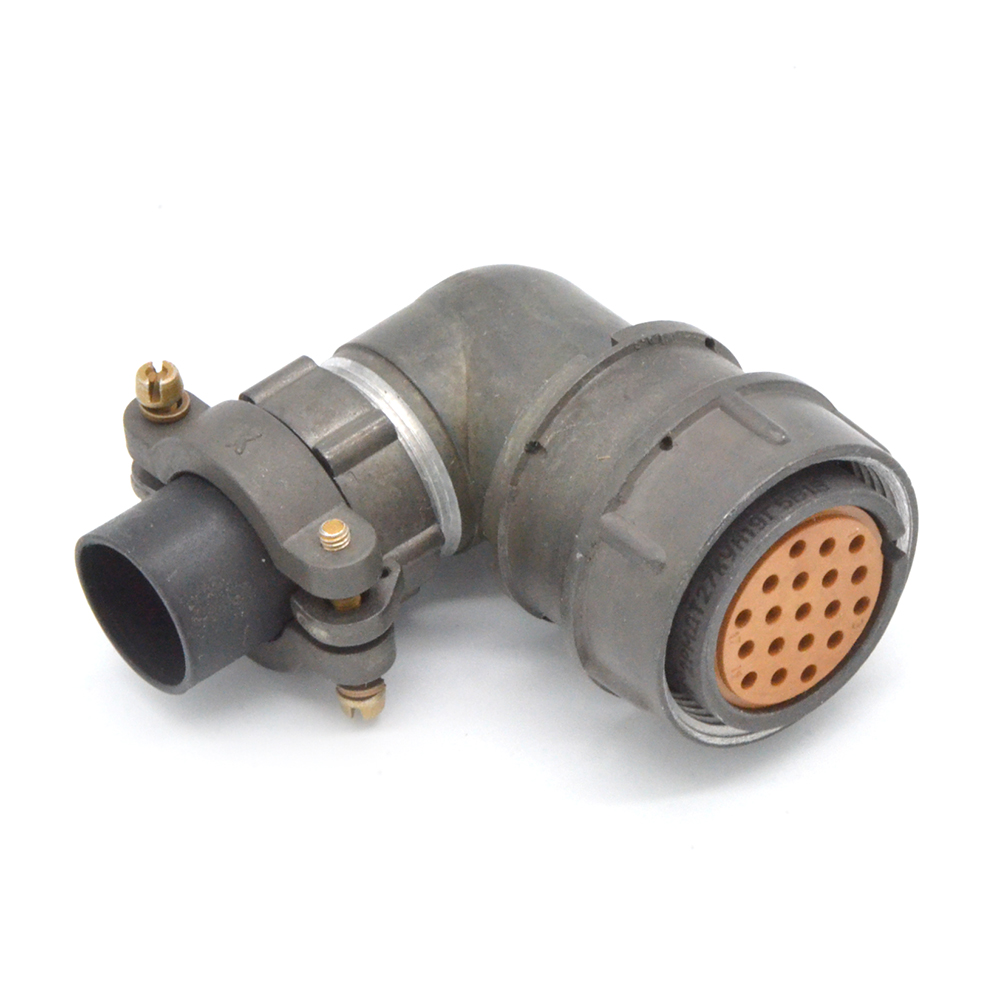

2РМДТ27КУН19Г5А1В ЛТАВА, фото
2РМДТ27КУН19Г5А1В ЛТАВА
2РМДТ27КУН19Г5А1В ЭЛЕКОН, фото
2РМДТ27КУН19Г5А1В ЭЛЕКОН
