2РМДТ27КУЭ7Г5В1В Розетка кабельная карболит, АШДК.434410.062ТУ(арт. ZX-525)

No name Russia; " 1" - ОТК

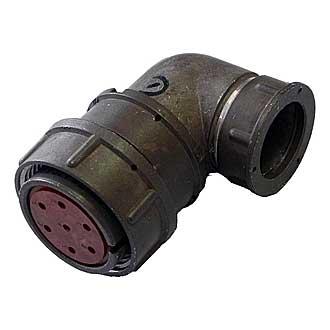

2РМДТ27КУЭ7Г5В1В Розетка кабельная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ27КУЭ7Г5В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 27 - посадочный диаметр корпуса; К - вид корпуса (кабельный); У - угловой вид патрубка; Э - гайка для экранированного кабеля; 7 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМДТ27Б7Ш5В1В, 2РМДТ27БПН7Ш5В1В, 2РМДТ27БПЭ7Ш5В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ27КУЭ7Г5В1В Розетка кабельная карболит, АШДК.434410.062ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 43
Дата изготовленияi дата не указана
Транслитерация 2RMDT27KUE7G5V1V Cable socket karbolit, ASHDK.434410.062TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 27
Диаметр контактов 7 - Ø 1,5 mm
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ27КУЭ7Г5В1В

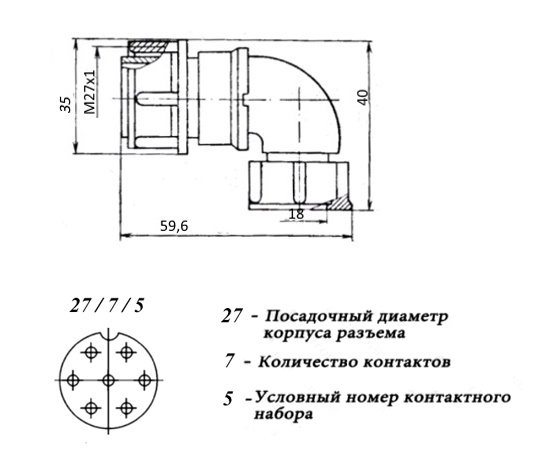

Габаритные размеры L*W*H 35х59,6х40 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 5 - 7 контактов Ø 1,5 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Диаметр корпуса 35 mm
Длина корпуса 59,6 mm
Высота корпуса 40 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 12 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 70 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°C
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМДТ27КУЭ7Г5В1В ЭЛЕКОН, фото
2РМДТ27КУЭ7Г5В1В ЭЛЕКОН
2РМДТ27КУЭ7Г5В1В ЛТАВА, фото
2РМДТ27КУЭ7Г5В1В ЛТАВА

Функциональные аналоги

2РМДТ27КУЭ7Г5А1В ЛТАВА, фото
2РМДТ27КУЭ7Г5А1В ЛТАВА
2РМДТ27КУЭ7Г5А1В ЭЛЕКОН, фото
2РМДТ27КУЭ7Г5А1В ЭЛЕКОН
