2РМДТ27БПН7Ш5В1В Вилка блочная карболит, ГЕ0.364.126ТУ.(арт. OF-758)

АО «Завод Элекон»; 700 V; Н - гайка для неэкранированного кабеля; на панель; " 5" - ВП, ПЗ; 12 A - для контактов Ø 1,5 mm; 70 A; вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

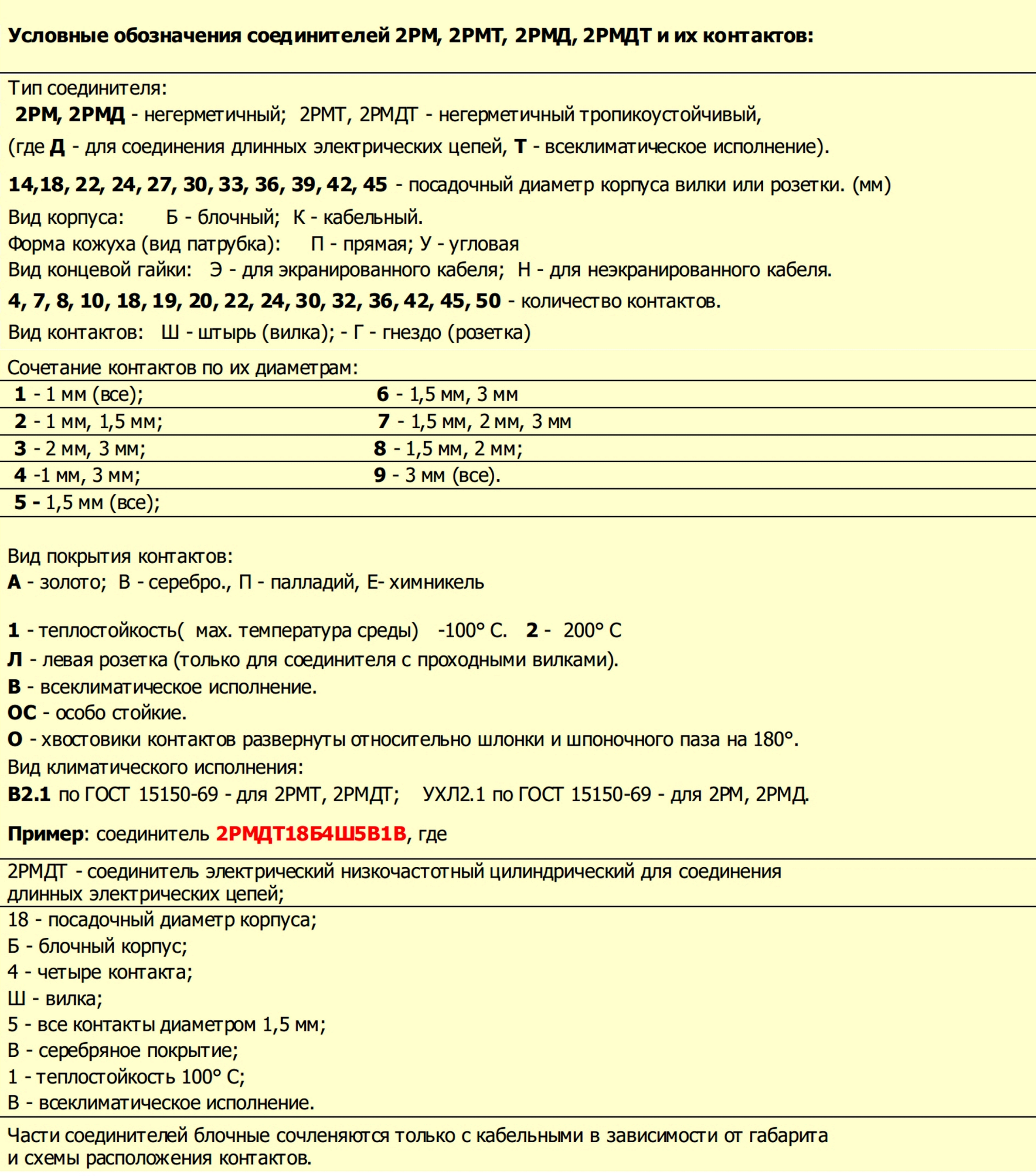

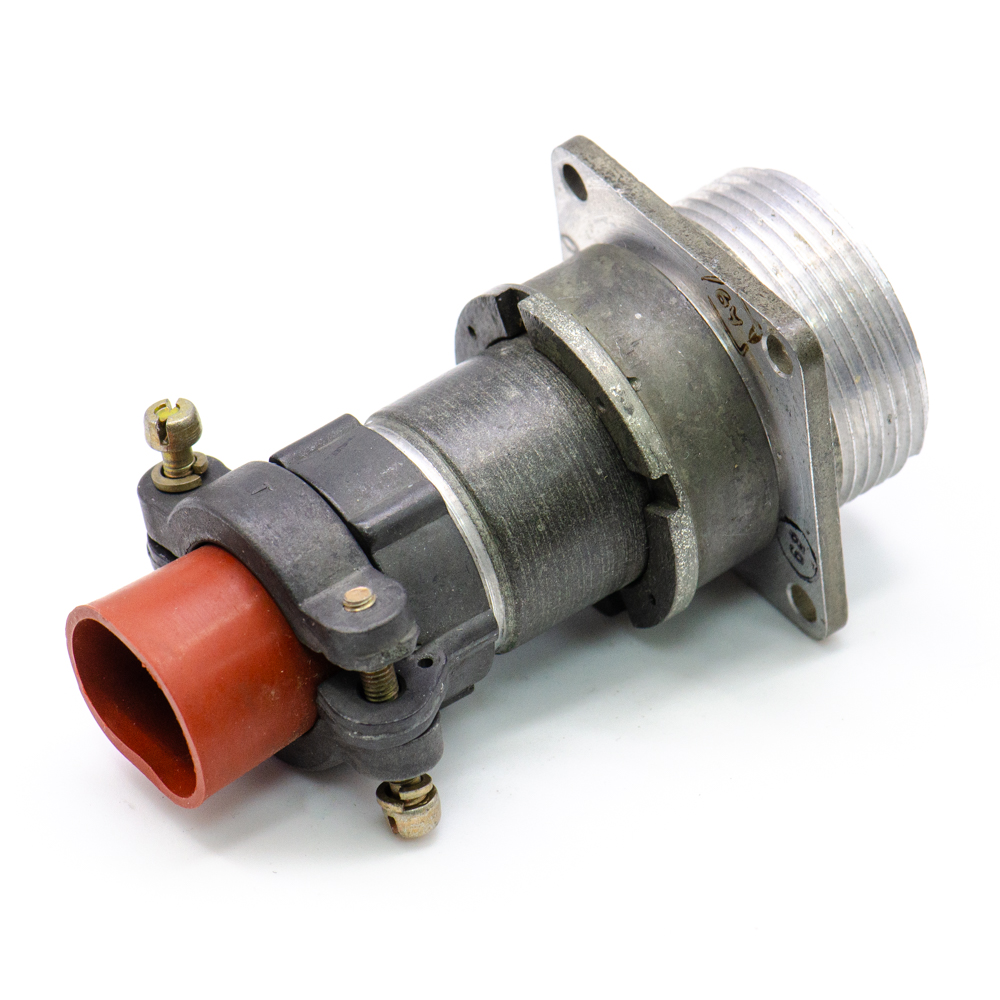

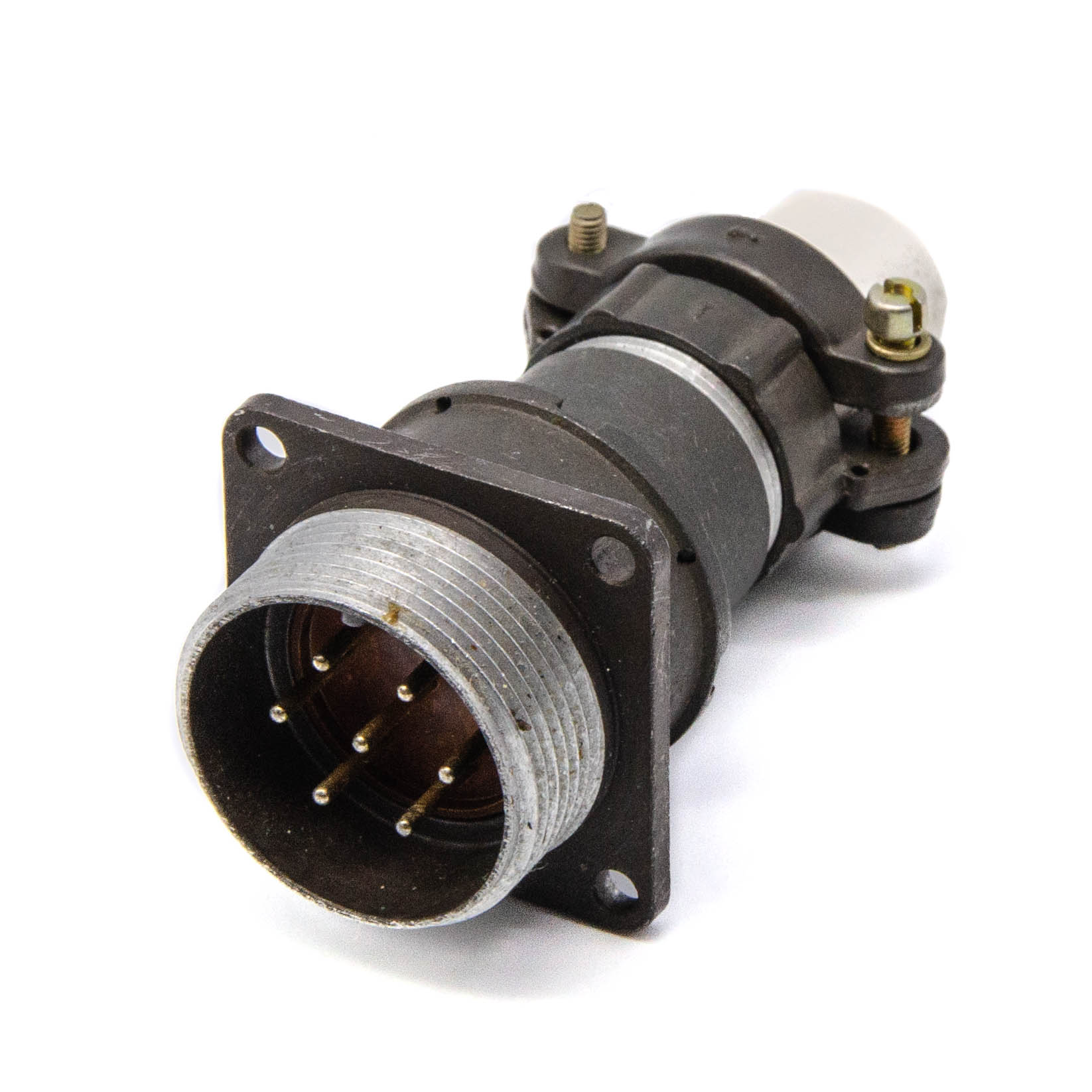

2РМДТ27БПН7Ш5В1В Вилка блочная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ27БПН7Ш5В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 27 - посадочный диаметр корпуса; Б - вид корпуса (блочный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 7 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные розетки 2РМДТ27К7Г5В1В, 2РМДТ27КПН7Г5В1В, 2РМДТ27КПЭ7Г5В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ27БПН7Ш5В1В Вилка блочная карболит, ГЕ0.364.126ТУ.
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 44,6
Дата изготовленияi 1976-1991
Транслитерация 2RMDT27BPN7SH5V1V Block fork, carbolite, GE0.364.126TU.
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМДТ
Условный размер корпуса 27
Диаметр контактов 7 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ27БПН7Ш5В1В

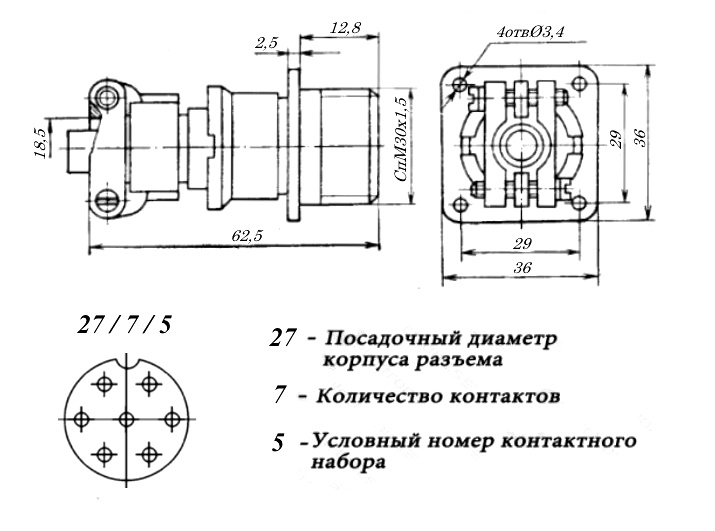

Габаритные размеры L*W*H 36х36х62,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 7 контактов Ø 1,5 mm
Наличие уплотнительной втулки есть
Установочные размеры 29 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Ширина корпуса 36 mm
Длина корпуса 36 mm
Высота корпуса 62,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 12 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 70 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

Функциональные аналоги

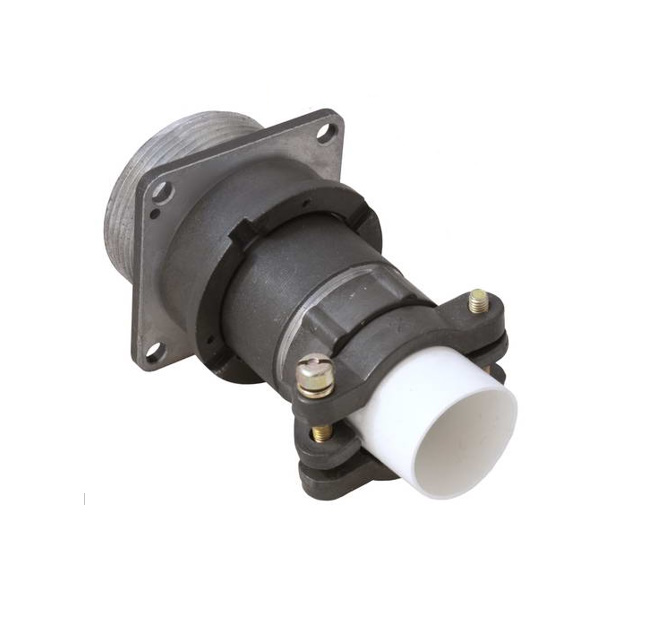

2РМДТ27БПН7Ш5А1В ЛТАВА, фото
2РМДТ27БПН7Ш5А1В ЛТАВА
2РМДТ27БПН7Ш5А1В ЭЛЕКОн, фото
2РМДТ27БПН7Ш5А1В ЭЛЕКОн
