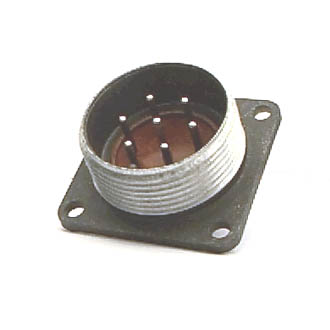

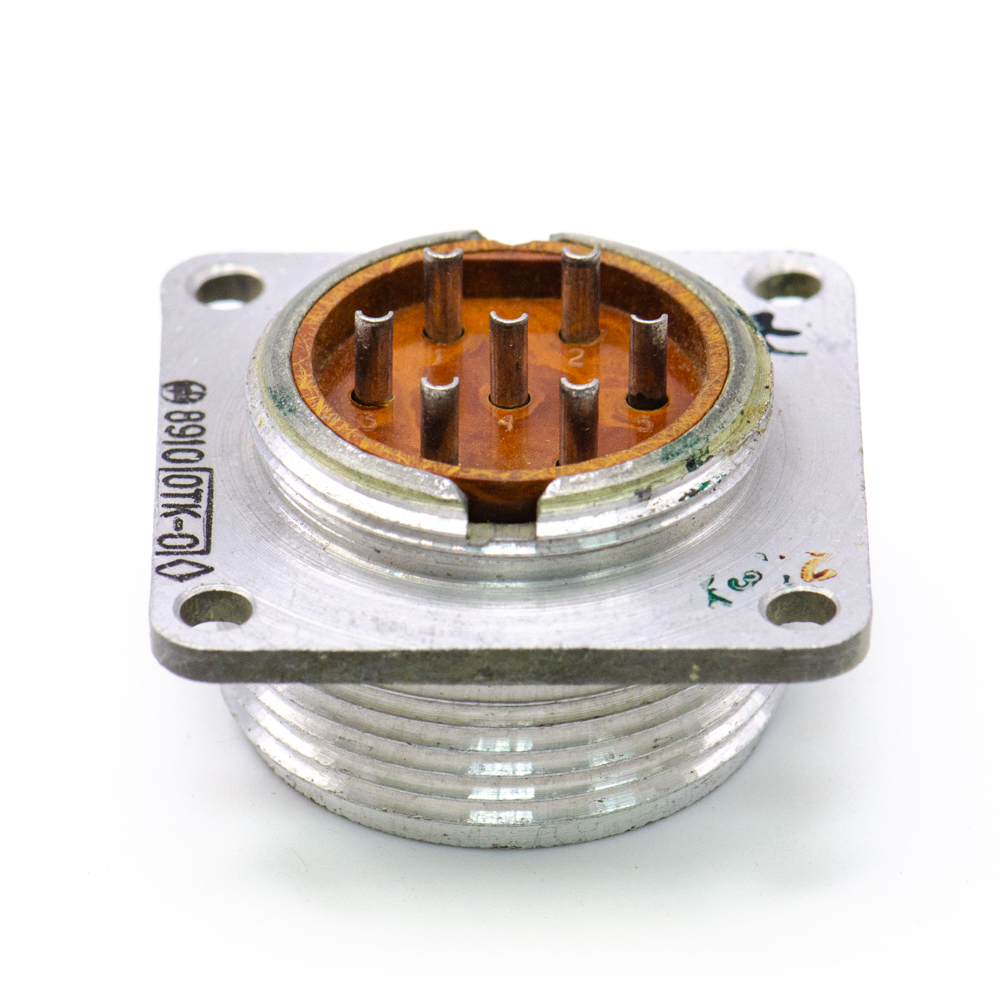

2РМДТ27Б7Ш5В1В Вилка блочная, перекрут.. (арт. TN-4401)

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ27БПН7Ш5В1В предназначен
для работы в электрических цепях постоянного, переменного ( частотой  до 3 МГц) токов.
Предназначен  для объемного монтажа с резьбовой фиксацией сочлененного положения.
Изготовлен для внутреннего монтажа .
Диапазон рабочих температур, оС – от -60оС до +100оС
Атмосферное давление , Па – 1,33*10(-10)
Максимальное рабочее напряжение , В  – 560 .
Сопротивление контактов , не более , мОм – 5
Максимальная токовая нагрузка на 1 контакт – 8
Соединитель устойчив к воздействию специальных факторов.
Поляризация корпуса одношпоночная.
Климатическое исполнение – УХЛ 2.1.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 18,5
Дата изготовленияi 1976-1991
Транслитерация 2RMDT27B7SH5V1V
Вид упаковки самоупаковка
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция вилка блочная
Количество выводов или контактов 7
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ27БПЭ7Ш5В1В
Цвет изделия серый

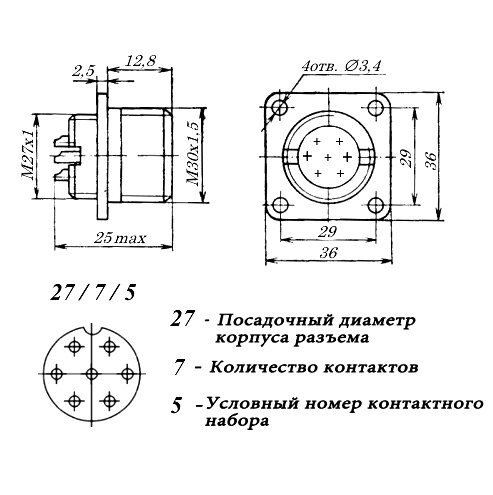

Габаритные размеры L*W*H 36х36х24 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 12 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1000 m/c²
Механический удар однократное действие: пиковое ударное ускорение 5000 m/c²

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
