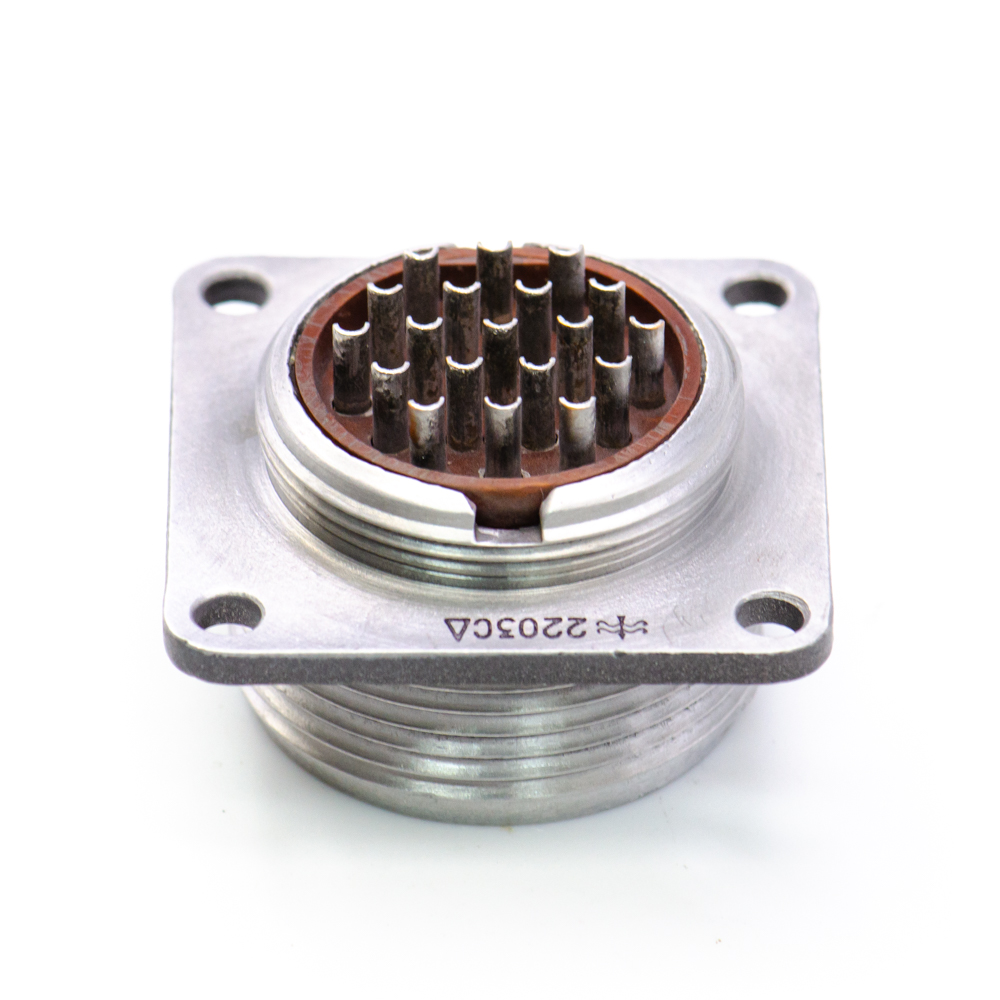

2РМДТ27Б19Ш5В1В Вилка блочная, "5" (арт. TN-4562)

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ27Б19Ш5В1В предназначен
для работы в электрических цепях постоянного, переменного ( частотой  до 3 МГц) токов.
Предназначен  для объемного монтажа с резьбовой фиксацией сочлененного положения.
Изготовлен для внутреннего монтажа .
Диапазон рабочих температур, оС – от -60оС до +100оС
Атмосферное давление , Па – 1,33*10(-10)
Максимальное рабочее напряжение , В  – 560 .
Сопротивление контактов , не более , мОм – 5
Максимальная токовая нагрузка на 1 контакт – 7 А
Соединитель устойчив к воздействию специальных факторов.
Поляризация корпуса одношпоночная.
Исполнение – всеклиматическое.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ27Б19Ш5В1В Вилка блочная, "5"
Торговая марка НПО "Элекон", г. Казань
Страна происхождения СССР
Вид приемки "5"
Масса изделия, гр22,6
Дата выпуска01.01.1979
Транслитерация2RMDT27B19SH5V1V
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов19
Условный номер контактного набора5 - все контакты Ø 1,5 mm
Покрытие выводов или контактовAg (серебро)
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМДТ27Б19Ш5В1В
Цвет изделиясерый

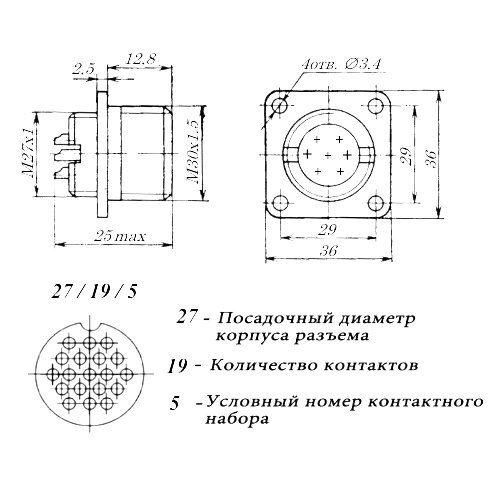

Габаритные размеры L*W*H 36х36х24 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более2,5 mΩ
Номинальное напряжение560 V
Рабочий ток7 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеВ2.1
Статус изделияВ настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со складаУточнить у менеджера
