2РМДТ24КУН10Ш5В1В Вилка кабельная (арт. TN-6876)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

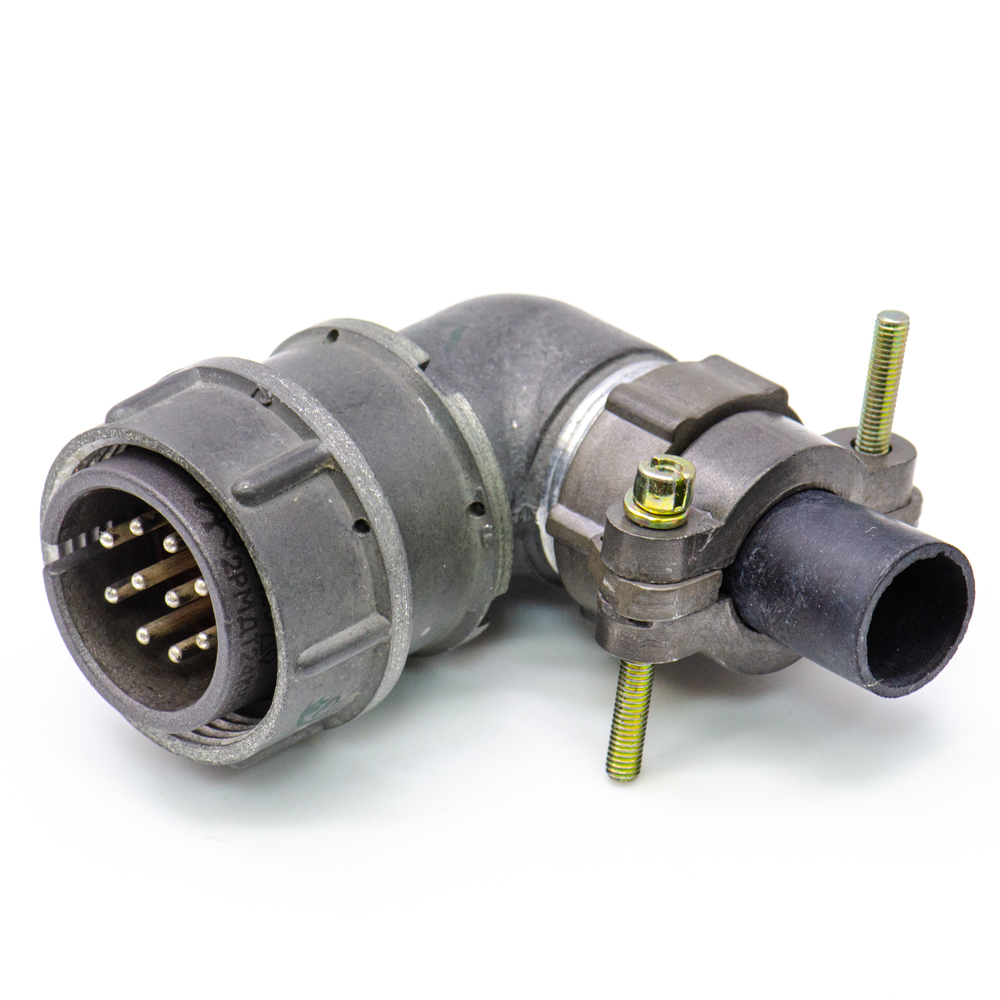

Разъём низкочастотный цилиндрический малогабаритный 2РМДТ24КУН10Ш5В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид кожуха; Н - гайка для неэкранированного кабеля; 10 - количество контактов; В - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные розетки 2РМД(Т)24б.., 2РМД24бпн(э)..., 2РМДТ24бпн(э)... Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ24КУН10Ш5В1В Вилка кабельная
Торговая марка АО Лтава, Полтава
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр 41,62
Транслитерация 2RMDT24KUN10SH5V1V
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция вилка кабельная
Тип контакта круглый
Количество выводов или контактов 10
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ24КУН10Ш5В1В
Цвет изделия серый

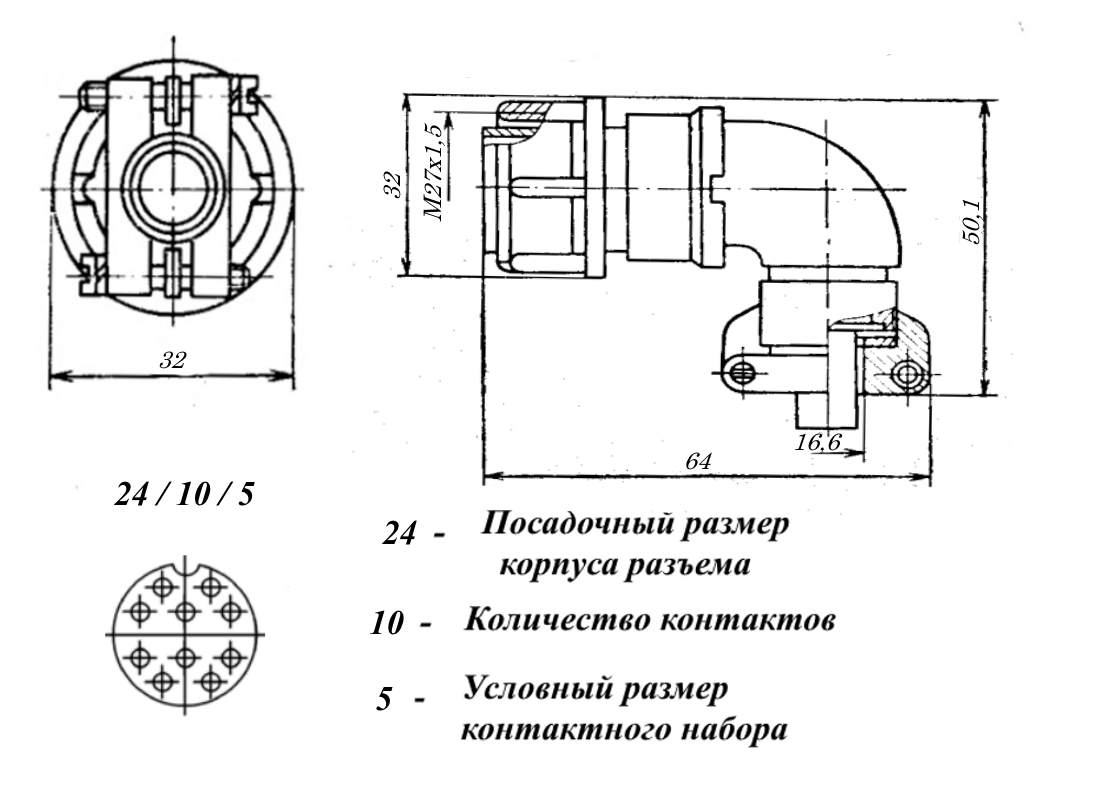

Габаритные размеры L*W*H 63,2х59х32 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 560 V
Рабочий ток 10 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнение В2.1
Примечание 1986-1991
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада 1 день
