2РМДТ24КУН10Г5В1В Розетка кабельная, "5"

Скидка на Клеммники

-20%

2РМДТ24КУН10Г5В1В Розетка кабельная, "5" (арт. TN-6985)

к сравнению отложить

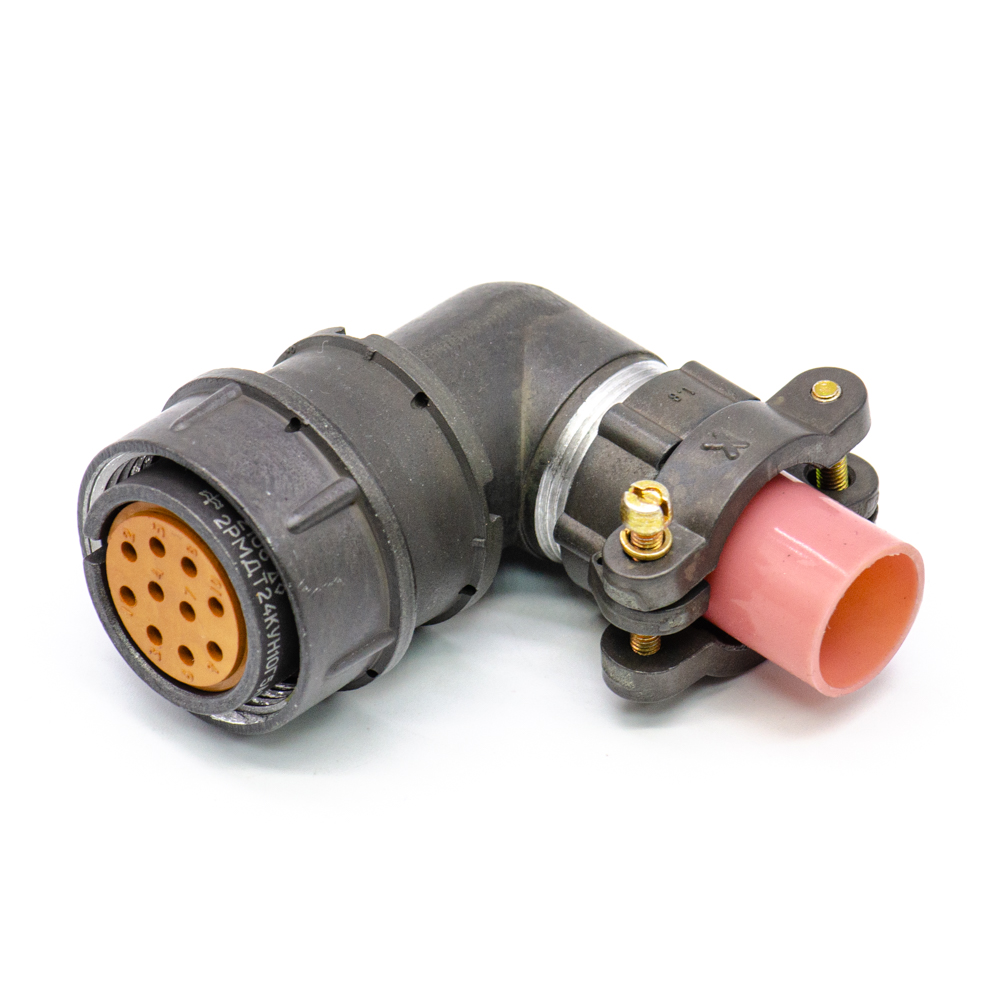

2РМДТ24КУН10Г5В1В Розетка кабельная, "5" фото

АО Лтава, Полтава

Артикул (ID): TN-6985

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.126ТУ

Подробная документация

ID: 256036

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМДТ24КУН10Г5В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид кожуха; Н - гайка для неэкранированного кабеля; 10 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМД(Т)24б.., 2РМД24бпн(э)..., 2РМДТ24бпн(э)... Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО Лтава, Полтава
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	48,25
Дата изготовленияi	1976-1991
Транслитерация	2RMDT24KUN10G5V1V
Состояние упаковки	самоупаковка
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РМДТ
Условный размер корпуса	24
Количество выводов или контактов	10
Условный номер контактного набора	5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	угловой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМДТ24КУН10Г5В1В
Цвет изделия	серый

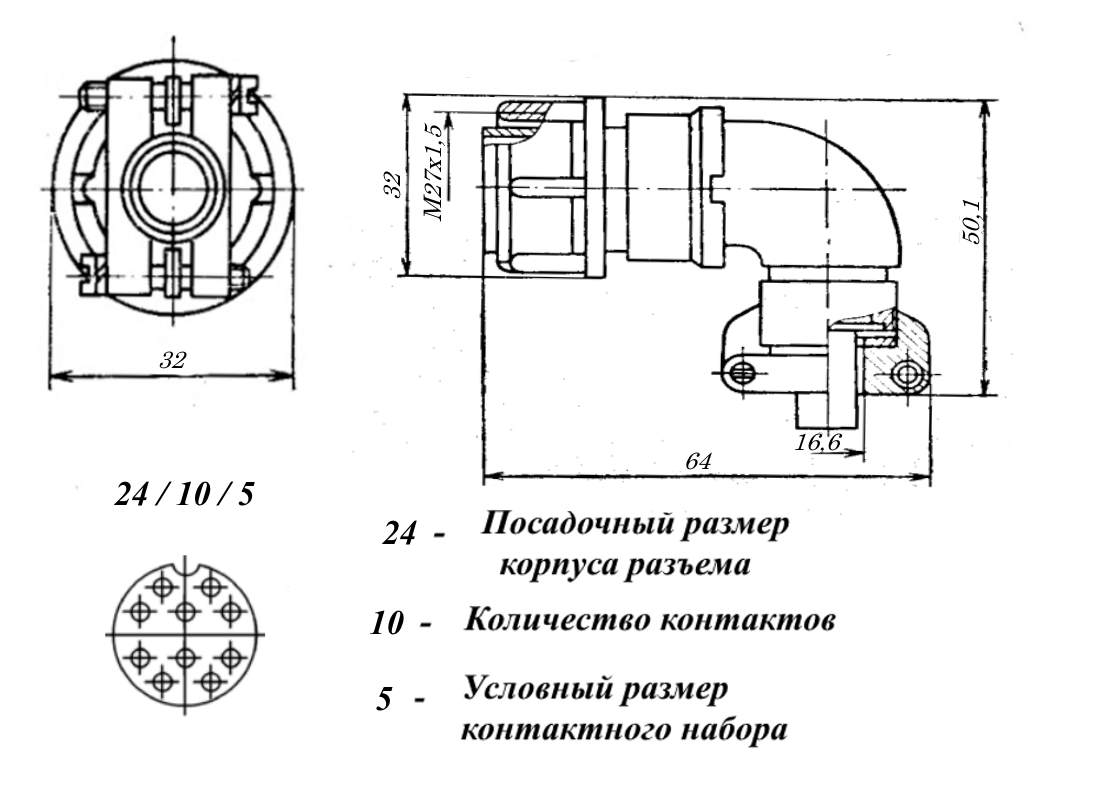

Габаритные размеры LWH	63,2х59х32 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	560 V
Рабочий ток	10A(Ампер)
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение	1000 m/c²
Механический удар однократное действие: пиковое ударное ускорение	5000 m/c²

Условия эксплуатации

Климатическое исполнениеi	В2.1
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
