2РМДТ24КПЭ10Г5В1В Розетка кабельная (арт. TN-7043)

Разъём низкочастотный цилиндрический малогабаритный 2РМДТ24КПЭ10Г5В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид кожуха; Э - гайка для экранированного кабеля; 10 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМД(Т)24б.., 2РМД24бпн(э)..., 2РМДТ24бпн(э)..., 2РМД24бун(э)..., 2РМДТ24бун(э). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ24КПЭ10Г5В1В Розетка кабельная
Торговая марка Элекон-Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр 38,4
Дата выпуска 2016-2020
Транслитерация 2RMDT24KPE10G5V1V
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция розетка кабельная
Тип контакта круглый
Количество выводов или контактов 10
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ24КПЭ10Г5В1В
Цвет изделия серый

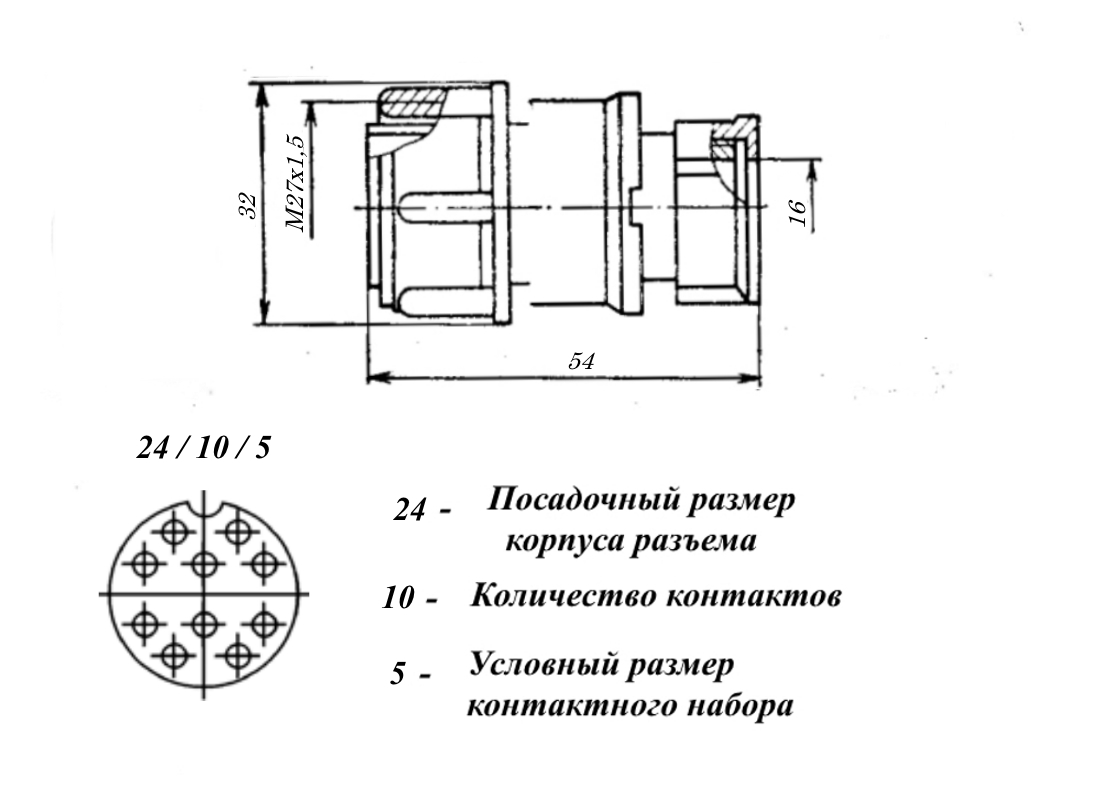

Габаритные размеры L*W*H 32х32х52 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 560 V
Рабочий ток 10 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнение В2.1
Срок отгрузки со склада Уточнить у менеджера
