2РМДТ24БПН10Г5А1В Розетка блочная (арт. TN-1586)

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ24БПН10Г5А1В- предназначен для работы в электрических цепях постоянного, переменного ( частотой  до 3 МГц) токов.
Предназначен  для объемного монтажа с резьбовой фиксацией сочлененного положения. Изготовлен для внутреннего монтажа. Расшифровка: 2РМДТ - тип соединителя, 24 - условный размер, Б - блочный корпус, П - патрубок прямой, Н - для неэкранированного кабеля, 10 - количество контактов, Г - розетка, 5 - обозначение сочетания контактов (все контакты диаметром 1,5мм), А -  вид покрытия - золото, 1 - теплостойкость 100 °С, В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ24БПН10Г5А1В Розетка блочная
Торговая марка АО Лтава, Полтава
Страна происхождения
Вид приемки "5"
Масса изделия, гр 43,36
Дата выпуска 2002
Транслитерация 2RMDT24BPN10G5A1V
Вид упаковки самоупаковка

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Тип контакта круглый
Количество выводов или контактов 10
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ24БПН10Г5А1В
Цвет изделия серый

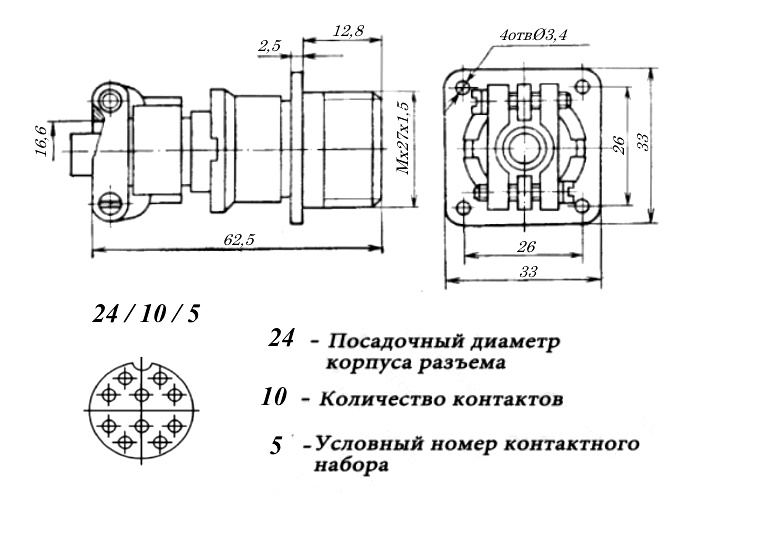

Габаритные размеры L*W*H 72х33х33 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 560 V
Рабочий ток 10 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнение В2.1
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
