2РМДТ24Б10Ш5В1В Вилка блочная, перекрут (арт. TP-8948)

к сравнению отложить

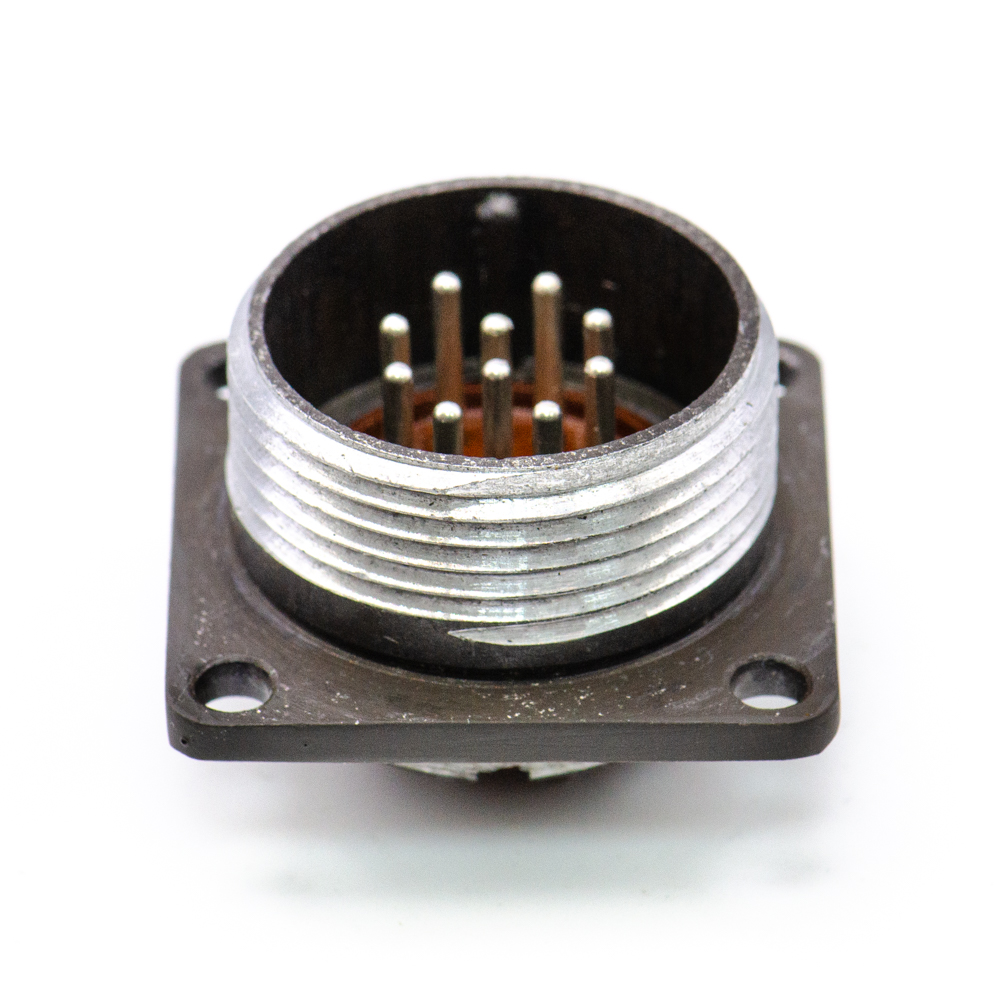

2РМДТ24Б10Ш5В1В Вилка блочная, перекрут фото

Элекон-Казань

Артикул (ID): TP-8948

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 2021
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 406341

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

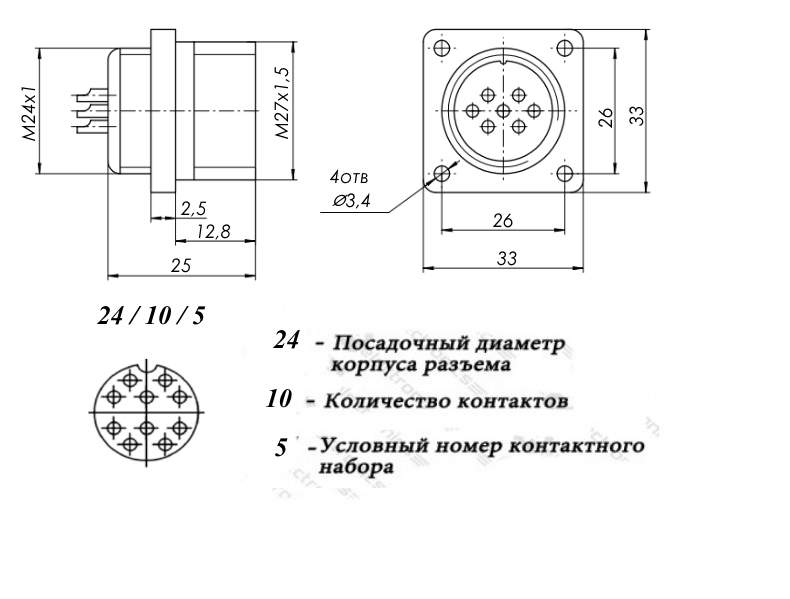

Разъём низкочастотный цилиндрический малогабаритный 2РМДТ24Б10Ш5В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 10 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные розетки 2РМД(Т)24к.., 2РМД24кпн(э)..., 2РМДТ24кпн(э)..., 2РМД24кун(э)..., 2РМДТ24кун(э). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	Элекон-Казань
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	43,36
Дата выпуска	2021
Транслитерация	2RMDT24B10SH5V1V
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	2021

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМДТ
Условный размер корпуса	24
Количество выводов или контактов	10
Условный номер контактного набора	5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	нет
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМДТ24БПН10Ш5В1В
Цвет изделия	серый
Габаритные размеры LWH	23х33х33 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	нет
Дополнительные характеристики	перекрут

Технические характеристики

Сопротивление контактов не более	2,5
Номинальное напряжение	560 V
Рабочий ток	10A(Ампер)
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	1 000
Однократное действие: Пиковое ударное ускорение	5 000
Многократное действие: Пиковое ударное ускорение	1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В2.1
Статус изделия	В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
