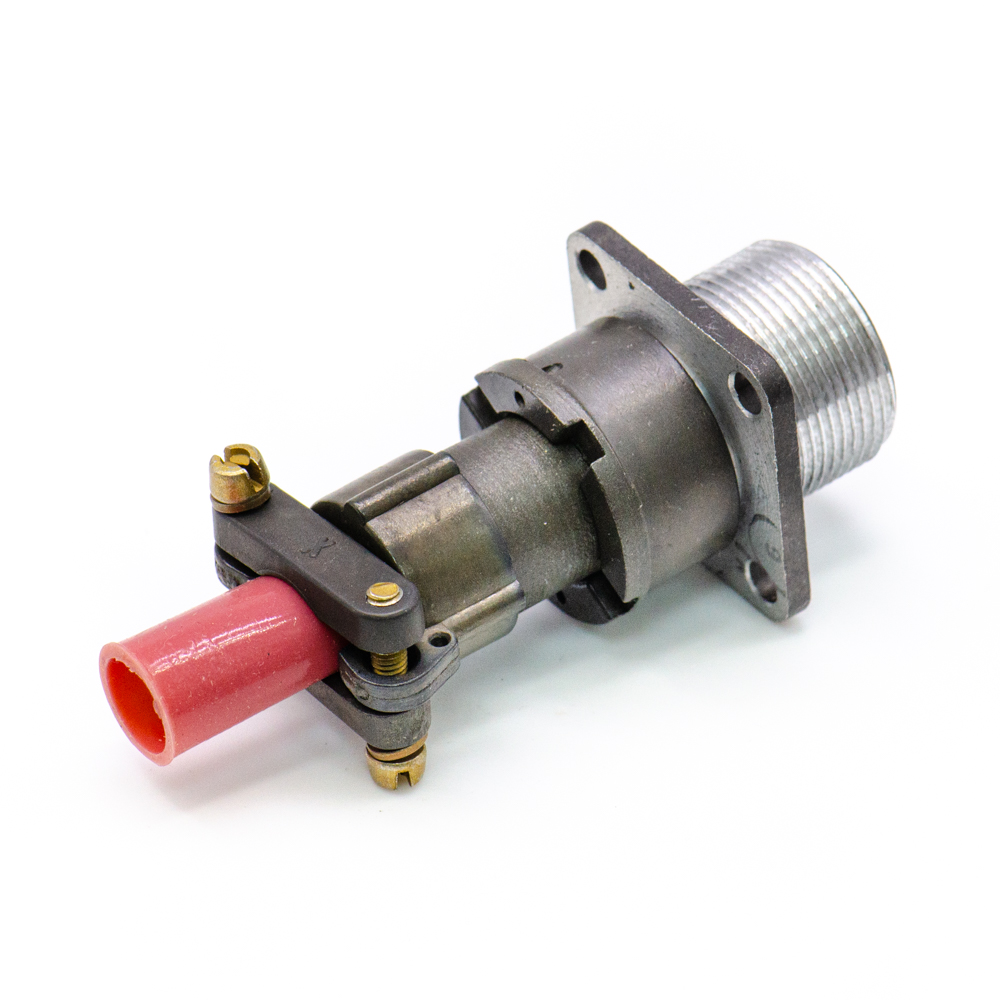

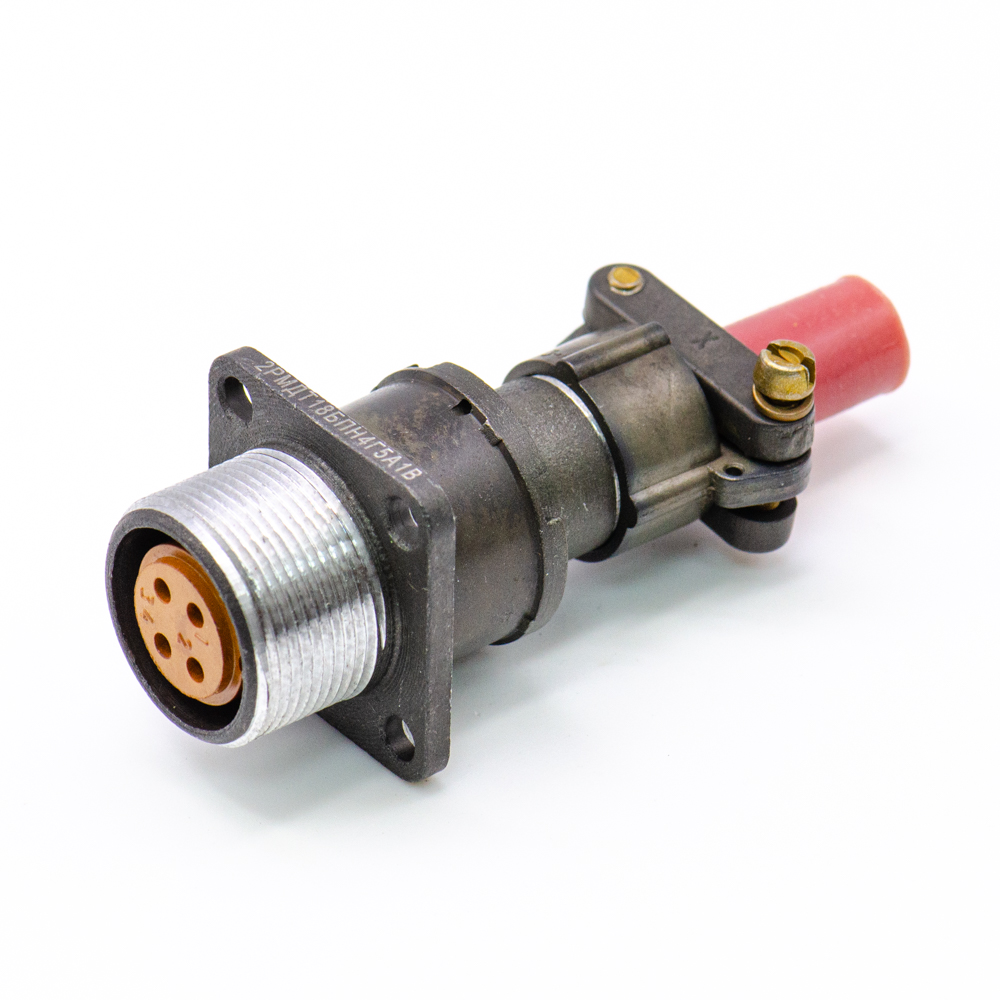

2РМДТ18БПН4Г5А1В Розетка блочная карболит, ГЕ0.364.126ТУ(арт. TD-9895)

АО «Завод Элекон»; " 5" - ВП, ПЗ

2РМДТ18БПН4Г5А1В Розетка блочная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ18БПН4Г5А1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 18- посадочный диаметр корпуса; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Г - розетка; 5 - сочетание контактов (1 - все контакты диаметром 1,5 мм); А - покрытие контактов - золото; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМДТ18К4Ш5А1В, 2РМДТ18КПН4Ш5А1В, 2РМДТ18КПЭ4Ш5А1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ18БПН4Г5А1В Розетка блочная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 27
Дата изготовленияi 2010-2019
Транслитерация 2RMDT18BPN4G5A1V Block socket, carbolite, GE0.364.126TU
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМДТ
Условный размер корпуса 18
Диаметр контактов 4 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ18БПН4Г5А1В
Габаритные размеры L*W*H 27х27х53,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Au (золото)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 4 контакта Ø 1,5 mm
Наличие уплотнительной втулки есть
Установочные размеры 20 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M20х1 mm
Ширина корпуса 27 mm
Длина корпуса 27 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 15 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 50 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

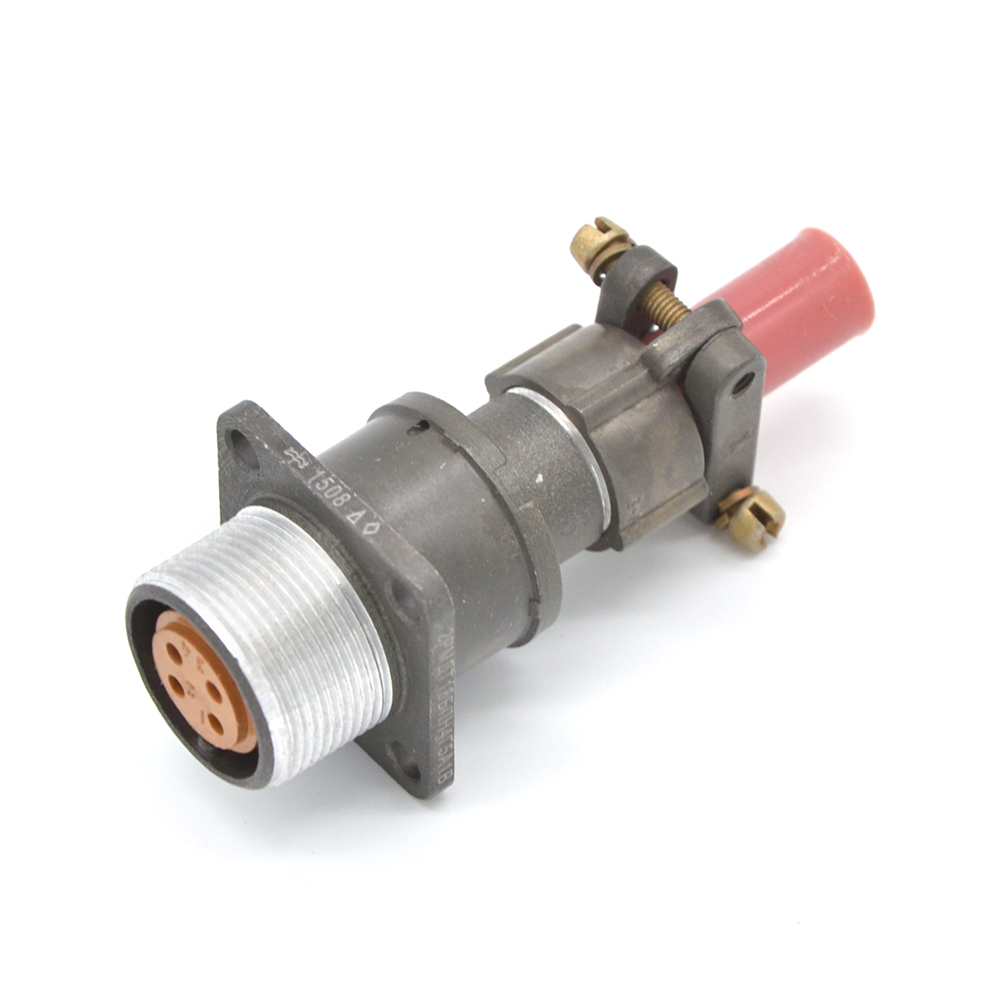

2РМДТ18БПН4Г5А1В ЛТАВА, фото
2РМДТ18БПН4Г5А1В ЛТАВА
2РМДТ18БПН4Г5А1В ИСЕТЬ, фото
2РМДТ18БПН4Г5А1В ИСЕТЬ
