2РМД45КПН50Г8В1 Розетка кабельная "5" (арт. KP-5471 )

2РМД45КПН50Г8В1 розетка кабельная с прямым патрубком, гайкой для неэкранированного кабеля и покрытием контактов серебром
Соединитель 2РМД45КПН50Г8В1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения.Расшифровка условного обозначения:
2РМД45КПН50Г8В1
2РМД - тип соединителя;
45 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
50 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
8 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
Л - левая розетка (только для проходных вилок).
Вся дополнтельная информация находится во вложении на товар, см.pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 142
Дата выпуска 1987
Транслитерация 2RMD45KPN50G8V1
Вид упаковки картонная коробка
Состояние упаковки заводская
Наличие паспорта - этикетки этикетка
Нормы и требования ГОСТ 15150-69
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка приборно-кабельная
Серия низкочастотных соединителей 2РМД
Условный размер корпуса 45
Количество выводов или контактов 50
Тип кожуха или патрубка прямой
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМД45КПН50Г8В1
Цвет изделия тёмно-серый

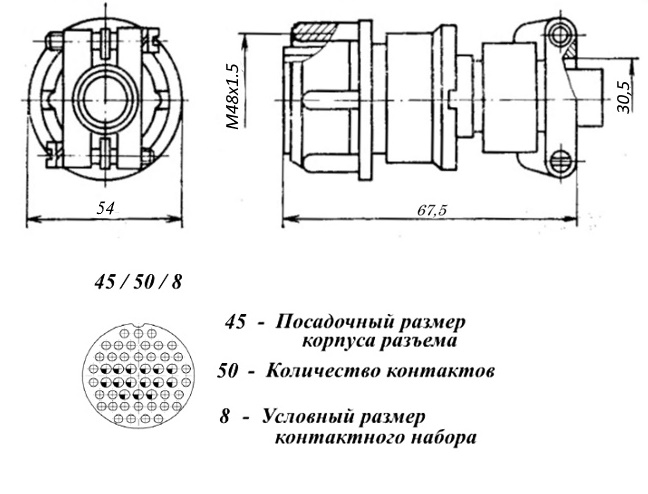

Габаритные размеры L*W*H 68х54 mm
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность негерметизированный

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1,6 mΩ - для контактов Ø 2 mm
Номинальное напряжение 560 V
Рабочий ток 5 А - на контакт; 260 А - на разъем
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление 133,32х10⁻¹² Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ2.1 - умеренный, холодный
Срок отгрузки со склада 1 день (в наличии)
