2РМД45БПН50Ш8В1 Вилка блочная карболит, ГЕ0.364.126ТУ(арт. KP-5470 )

АО «Завод Элекон»; " 5" - ВП, ПЗ

2РМД45БПН50Ш8В1 Вилка блочная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМД45БПН50Ш8В1: 2РМД - негерметичный тропикоустойчивый тип соединителя; 45 - посадочный диаметр корпуса; Б - корпус блочный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 50 - количество контактов; Ш – вилка; 8 - сочетание контактов (8 - 35 контактов диаметром 1,5 мм; 15 контактов диаметром 2 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение - УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные розетки 2РМД(Т)45К50Г8В1, 2РМД(Т)45КПН50Г8В1, 2РМД(Т)45КПЭ50Г8В1, 2РМД(Т)45КУН50Г8В1, 2РМД(Т)45КУЭ50Г8В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМД45БПН50Ш8В1 Вилка блочная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 114,7
Дата изготовленияi 1976-1991
Транслитерация 2RMD45BPN50SH8V1 Block fork, carbolite, GE0.364.126TU
Вид упаковки картонная коробка (10шт)
Доупаковка промасленная бумага
Состояние упаковки заводская
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМД
Условный размер корпуса 45
Диаметр контактов 35 - Ø 1,5 mm; 15 - Ø 2 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМД45БПН50Ш8В1

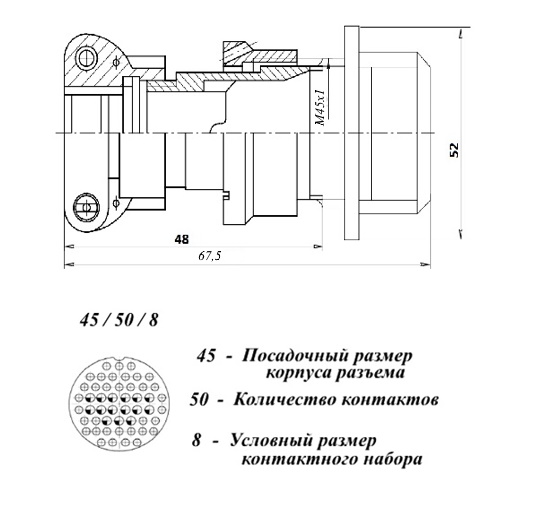

Габаритные размеры L*W*H 52х52х67,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМД
Форма контактов круглые
Количество контактов 50 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 8 - 35 контакта Ø 1,5 mm; 15 контактов Ø 2 mm
Наличие уплотнительной втулки есть
Установочные размеры 43 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M48х1,5 mm
Диаметр корпуса 54 mm
Ширина корпуса 52 mm
Длина корпуса 52 mm
Высота корпуса 67,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМДТ...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1,6 mΩ - для контактов Ø 2 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1,5 mm; 7,5 A - для контактов Ø 2 mm
Рабочий ток на разъем, max 260 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
