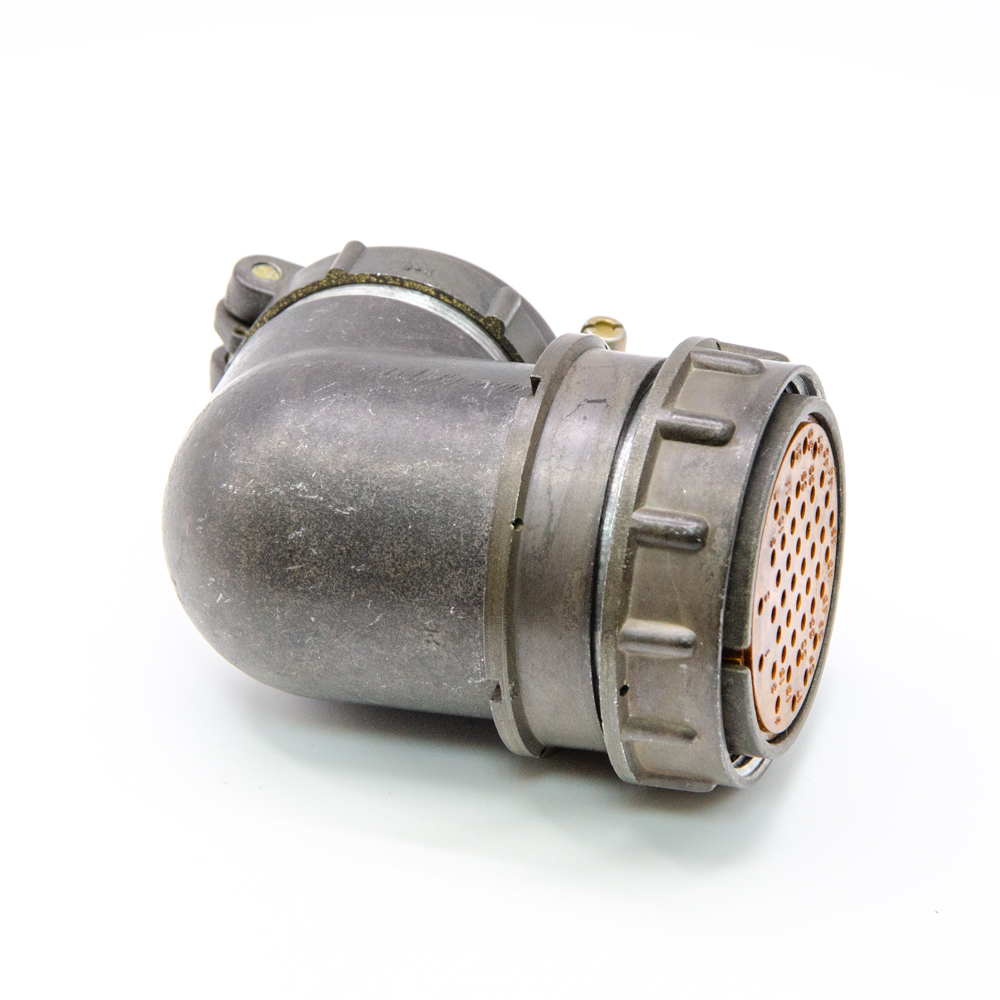

2РМД42КУН45Г5А1 Розетка кабельная, "5" (арт. TD-9896)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

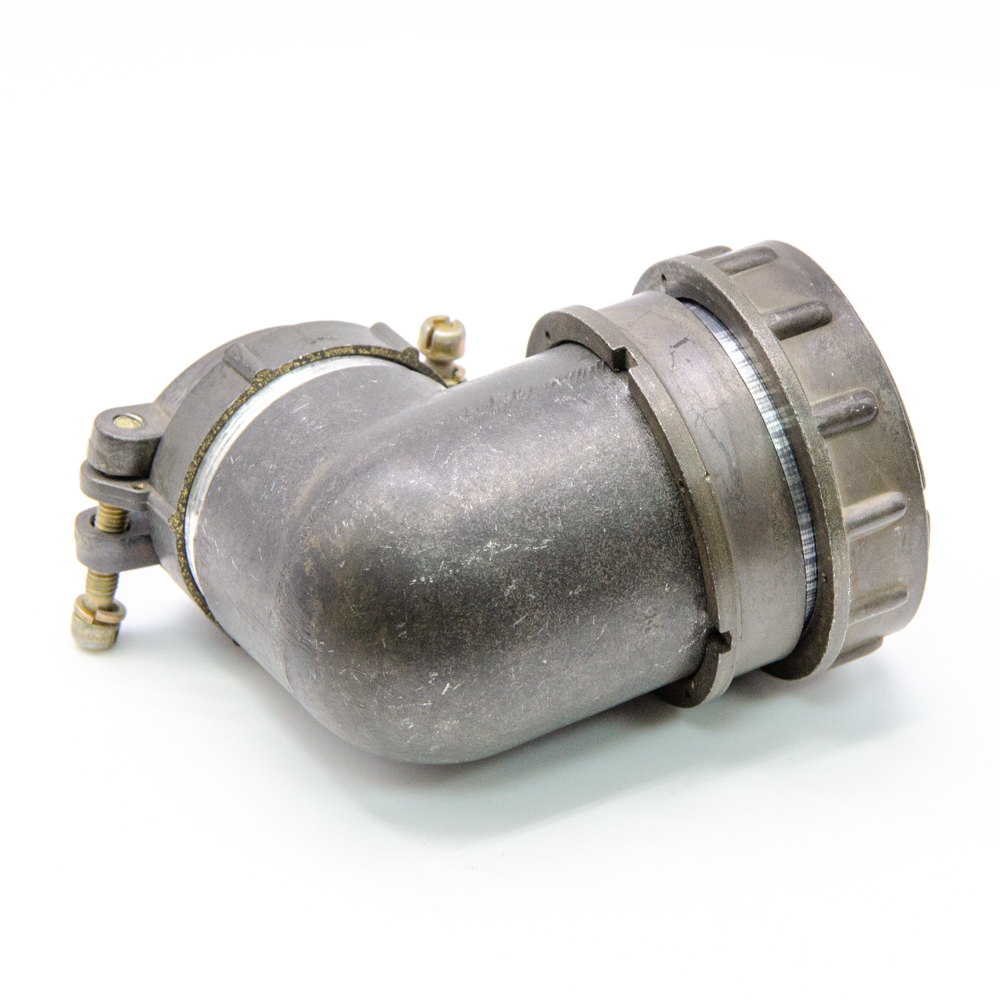

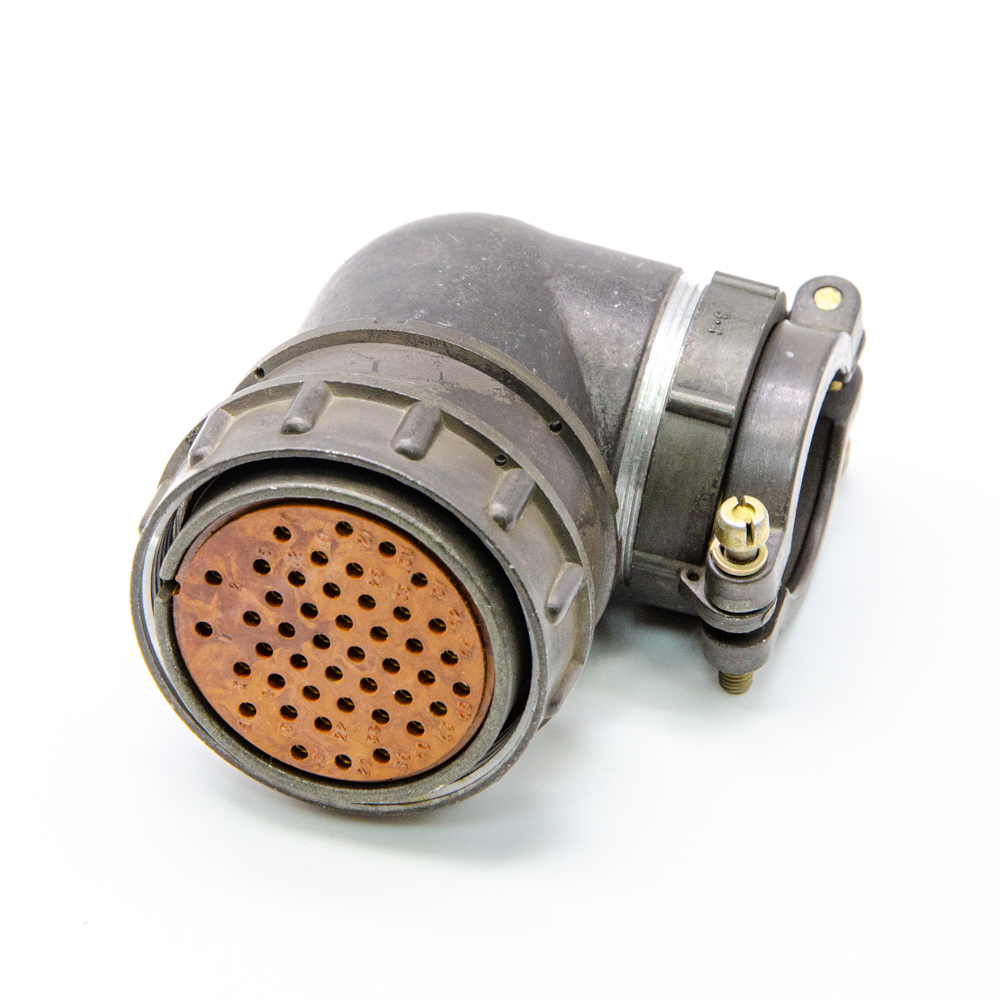

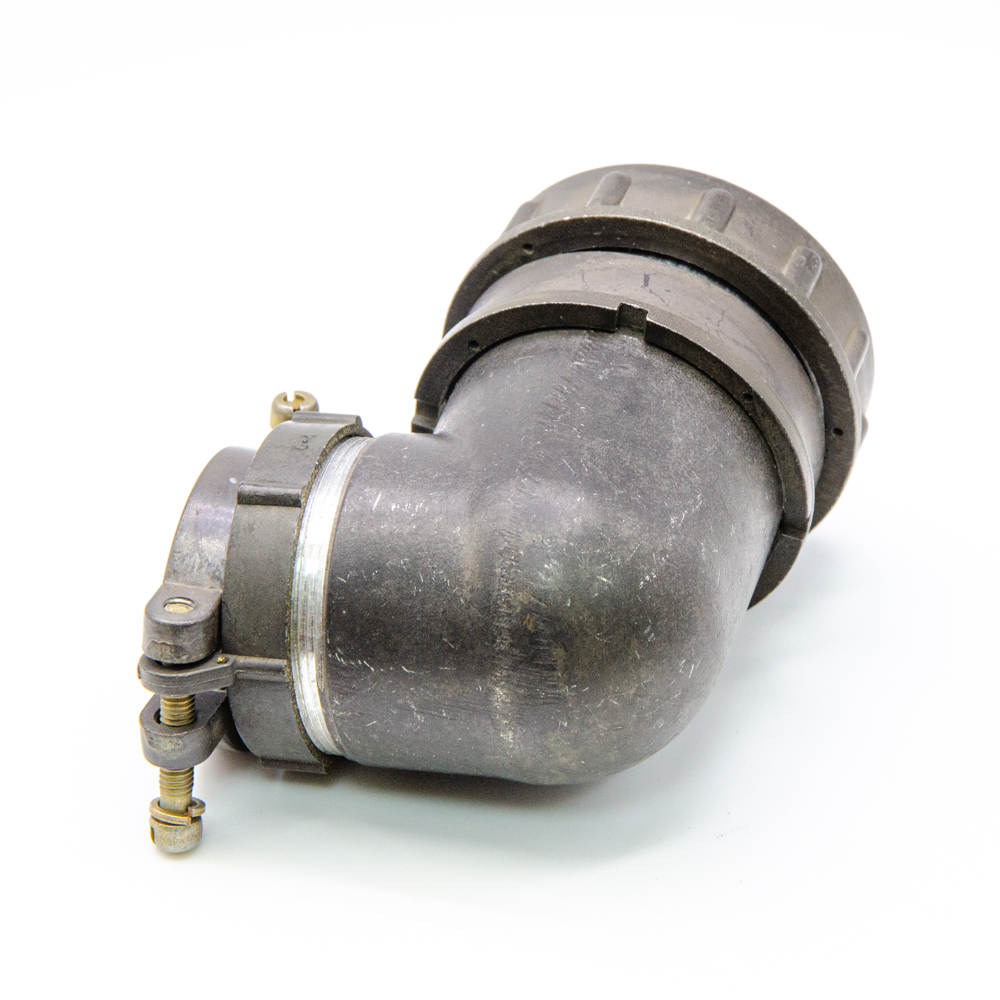

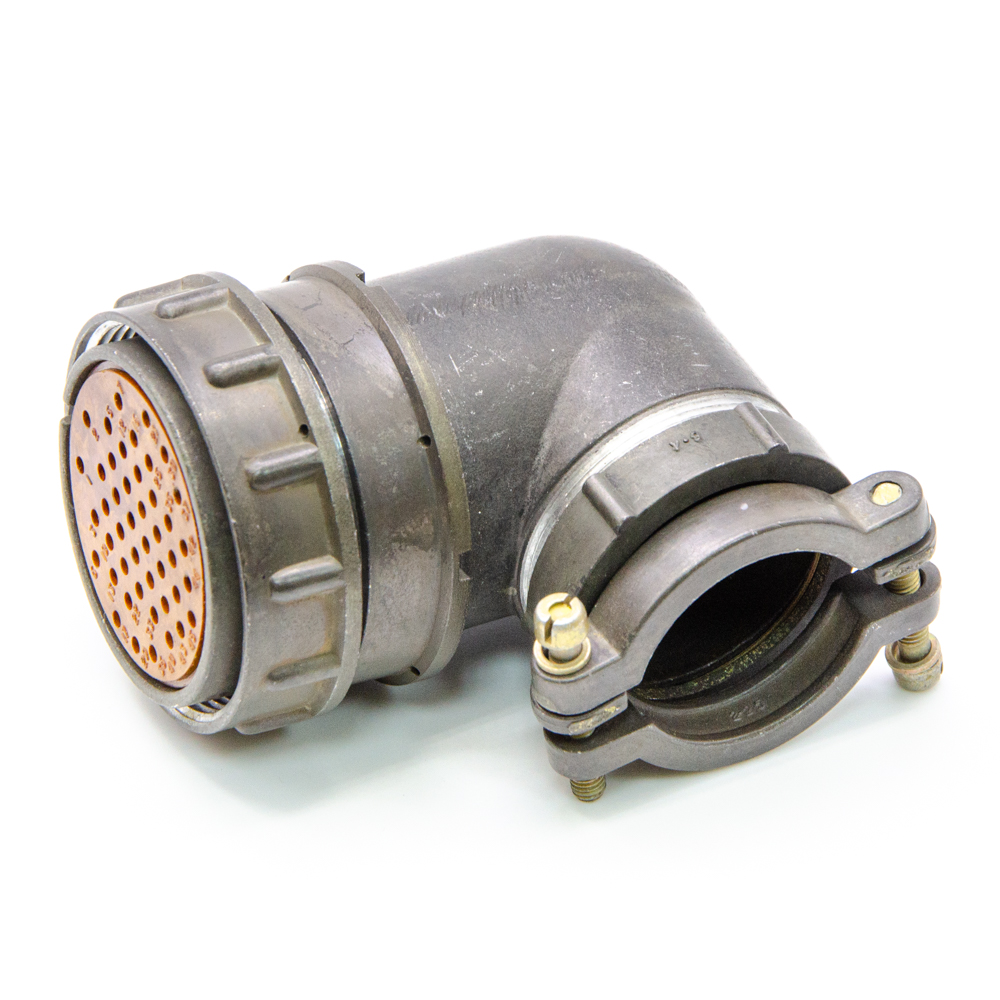

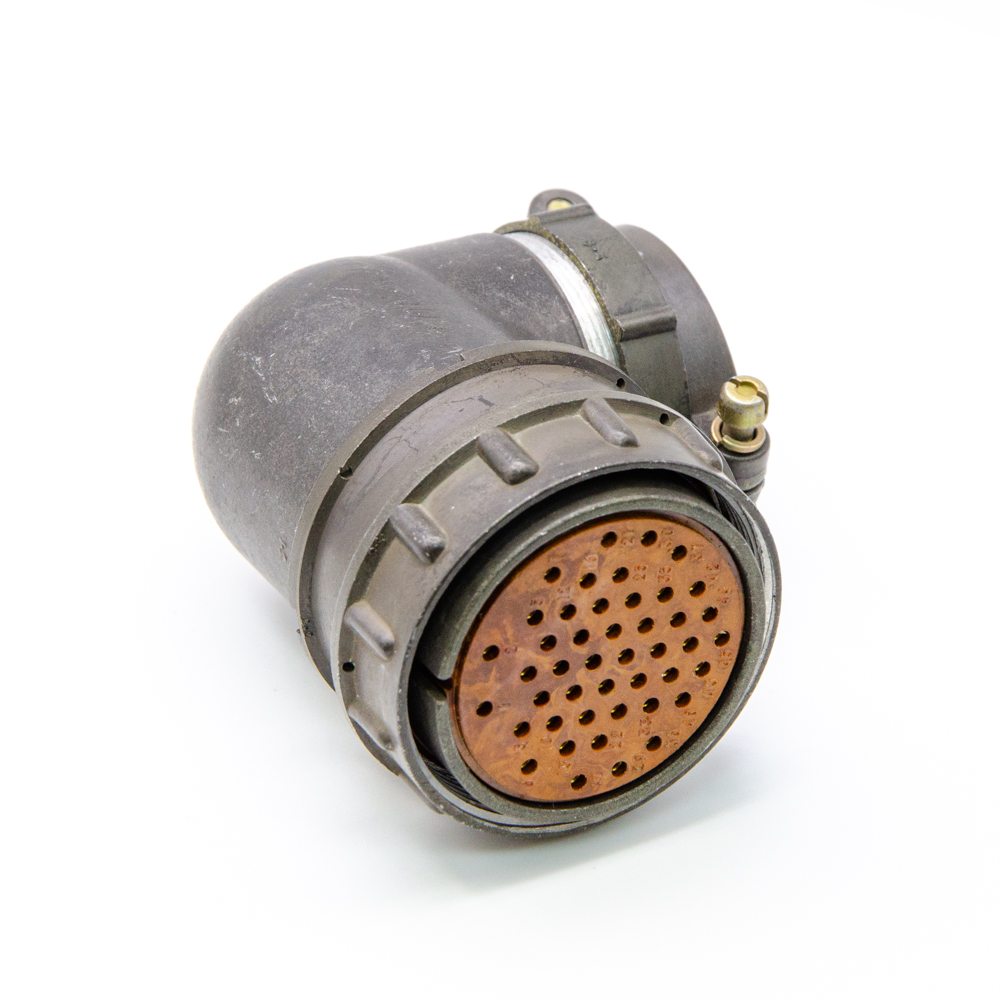

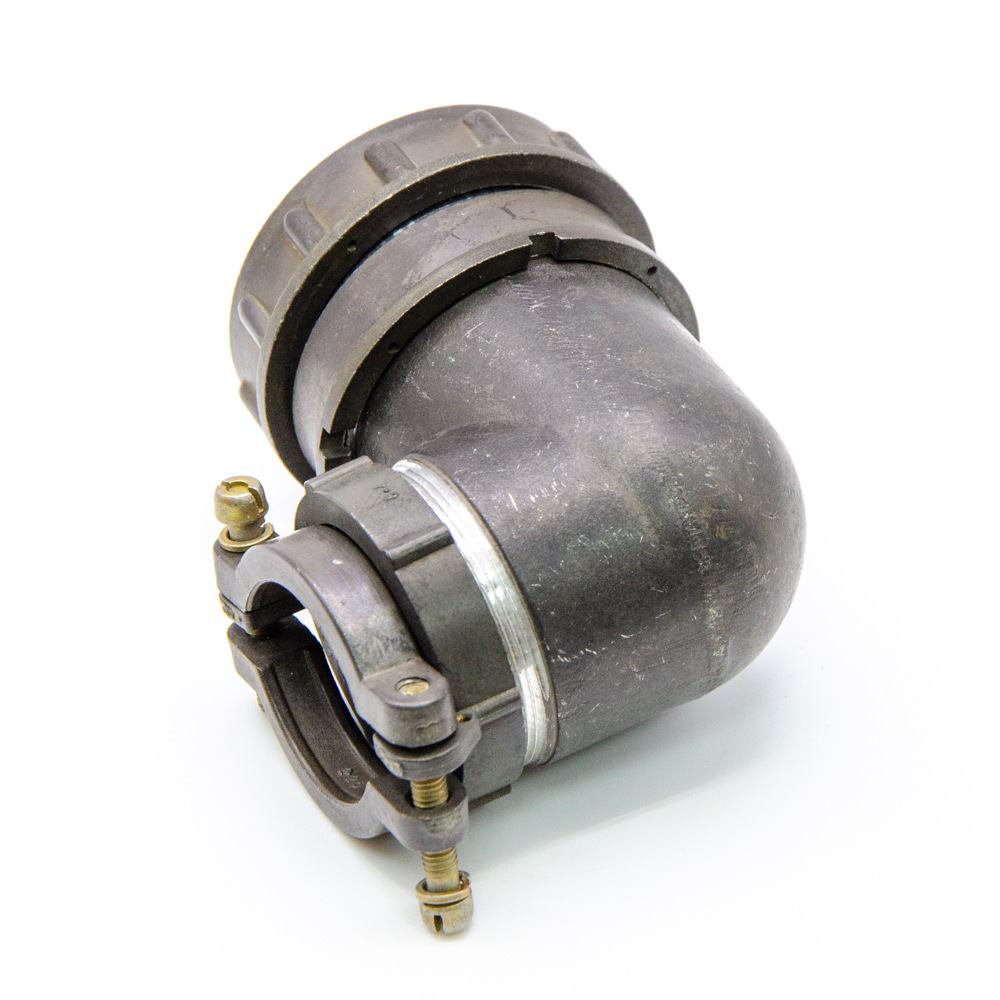

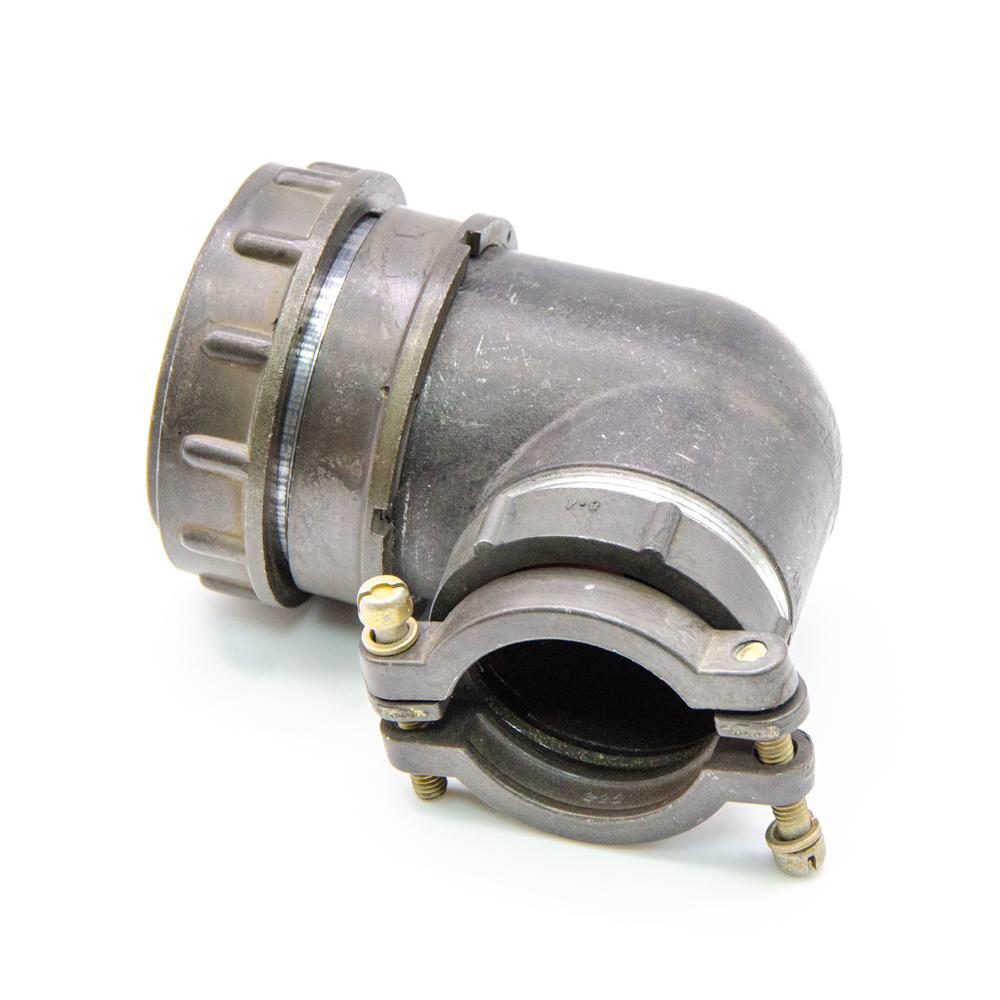

Разъём низкочастотный цилиндрический малогабаритный 2РМД42КУН45Г5А1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 42 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка;  Н - гайка для неэкранированного кабеля; 45 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); А - покрытие контактов - золото; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные вилки 2РМД(Т)42Б45Ш5А1 , 2РМД42бпн(э)45Ш5А1, 2РМДТ42бпн(э)45Ш5А1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 136
Дата выпуска 1990
Транслитерация 2RMD42KUN45G5A1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМД
Условный размер корпуса 42
Количество выводов или контактов 45
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМД42КУН45Г5А1
Цвет изделия серый

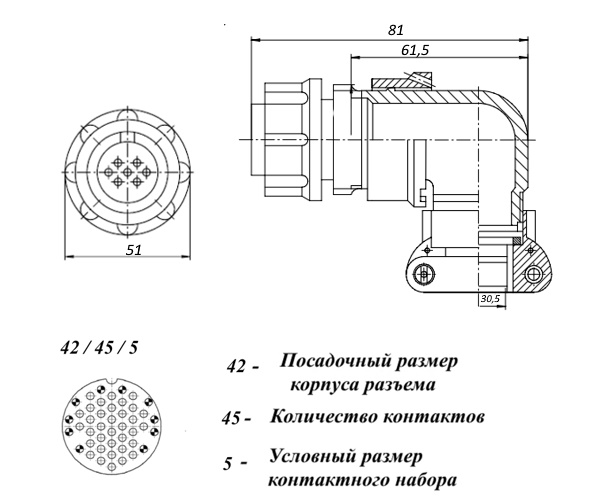

Габаритные размеры L*W*H 81х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 560 V; 700 V
Рабочий ток 5 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия В настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
