2РМД42КПН45Г5В1 Розетка кабельная

Разъём низкочастотный цилиндрический малогабаритный 2РМД42КПН45Г5В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 42 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид кожуха; Н - гайка для неэкранированного кабеля; 45 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные вилки 2РМД(Т)42Б45Ш5В1, 2РМД42бпн(э)45Ш5В1, 2РМДТ42бпн(э)45Ш5В1.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМД42КПН45Г5В1 Розетка кабельная
Торговая марка НПО "Элекон", г. Казань
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр60,8
Дата выпуска01.01.1987
Транслитерация2RMD42KPN45G5V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная
Тип контактакруглый
Количество выводов или контактов45
Условный номер контактного набора5 - все контакты Ø 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМД42КПН45Г5В1
Цвет изделиясерый

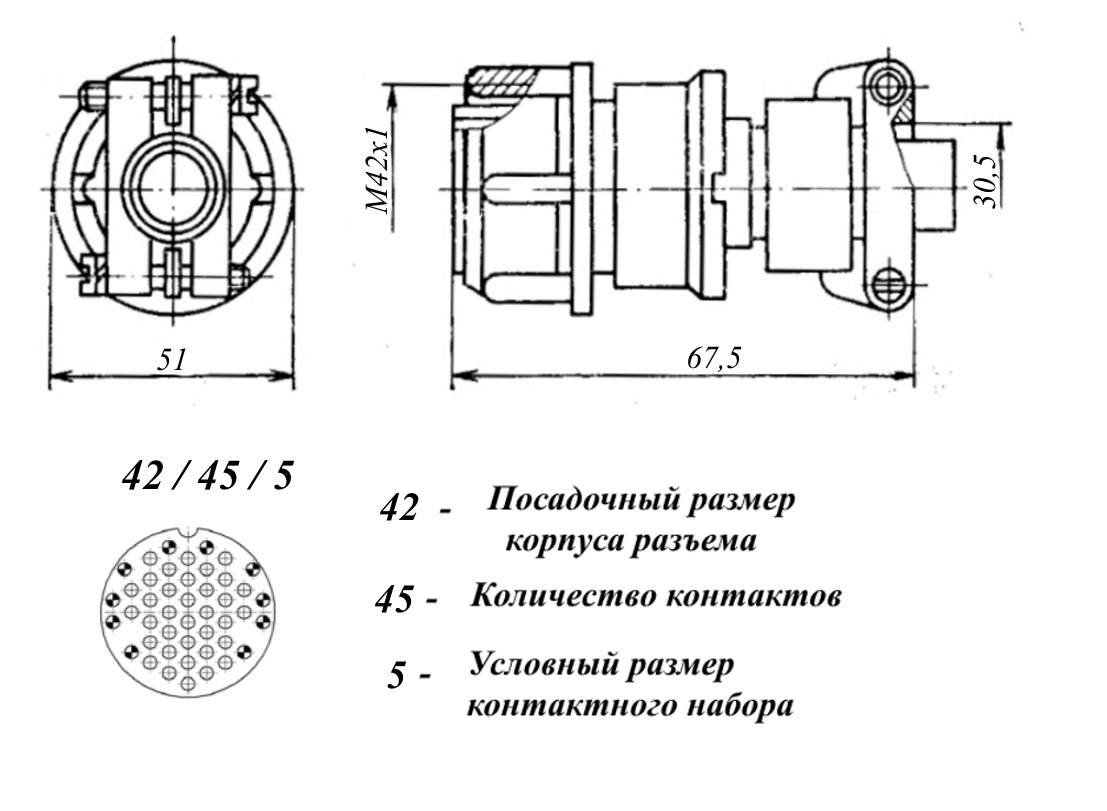

Габаритные размеры L*W*H 51х77 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более2,5 mΩ
Номинальное напряжение700 V для контактов Ø 1,5 mm; 560 V для контактов Ø 1,5 mm
Рабочий ток5 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Статус изделияВ настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
Срок отгрузки со складаУточнить у менеджера
