2РМД42Б45Г5В1Б Розетка блочная карболит, АШДК.434410.062ТУ(арт. ZX-328)

No name Russia; " 1" - ОТК
РОССИЯ
Артикул (ID): ZX-328
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования АШДК.434410.062ТУ
Подробная документация
ID: 419826
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2РМД42Б45Г5В1Б Розетка блочная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМД42Б45Г5В1Б: 2РМД - негерметичный тропикоустойчивый тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус блочный; 45 - количество контактов; Г – розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; Б – корпус приборный без левой резьбы; климатическое исполнение - УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМД(Т)42К45Ш5В1, 2РМД(Т)42КПН45Ш5В1, 2РМД(Т)42КПЭ45Ш5В1, 2РМД(Т)42КУН45Ш5В1, 2РМД(Т)42КУЭ45Ш5В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМД42Б45Г5В1Б Розетка блочная карболит, АШДК.434410.062ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 35
Дата изготовленияi дата не указана
Транслитерация 2RMD42B45G5V1B Block socket karbolit, ASHDK.434410.062TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМД
Условный размер корпуса 42
Диаметр контактов 45 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМД42Б45Г5В1Б

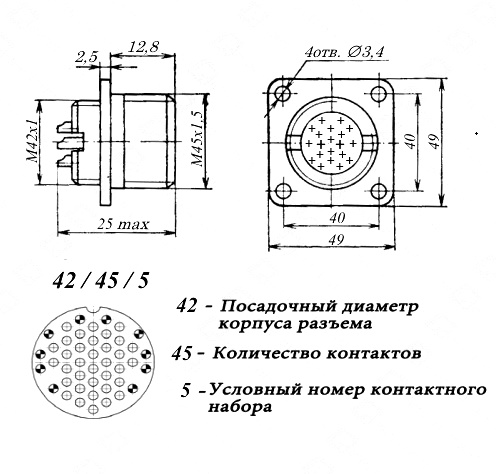

Габаритные размеры L*W*H 49х49х25 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики Б - без левой резьбы
Серия разъемов 2РМД
Форма контактов круглые
Количество контактов 45 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 45 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Установочные размеры 40 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M45х1,5 mm
Ширина корпуса 49 mm
Длина корпуса 49 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМДТ...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 187 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМД42Б45Г5В1Б Розетка блочная карболит, АШДК.434410.062ТУ   (datasheet)
