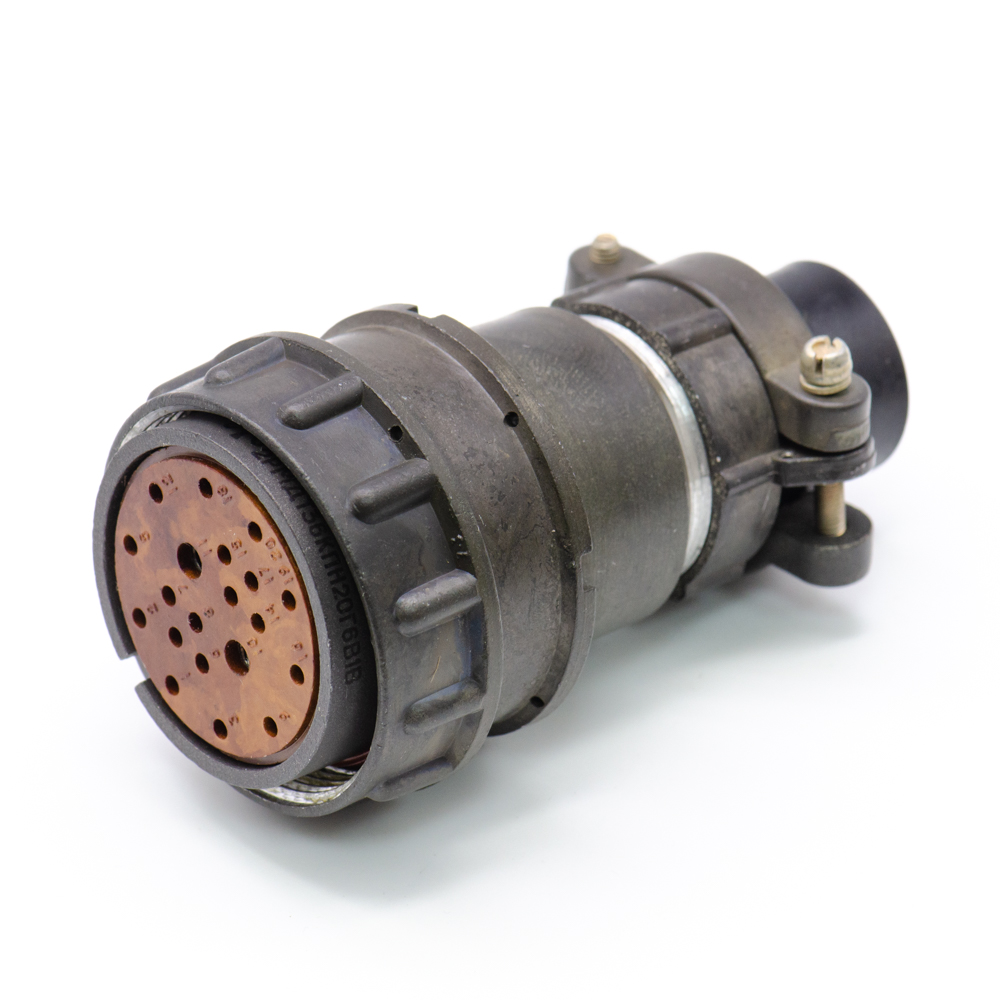

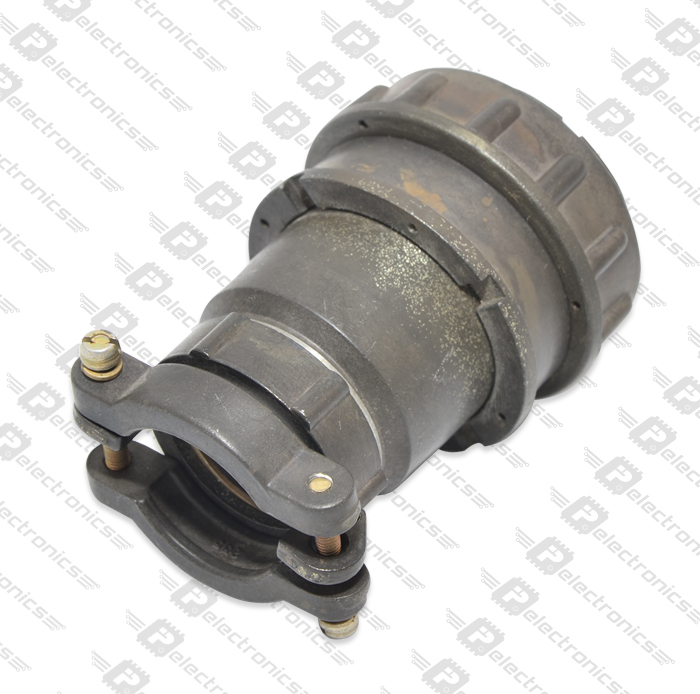

2РМД36КПН20Г6В1 Розетка кабельная карболит, ГЕ0.364.126ТУ(арт. TN-1055)

АО «Завод Элекон»; " 5" - ВП, ПЗ

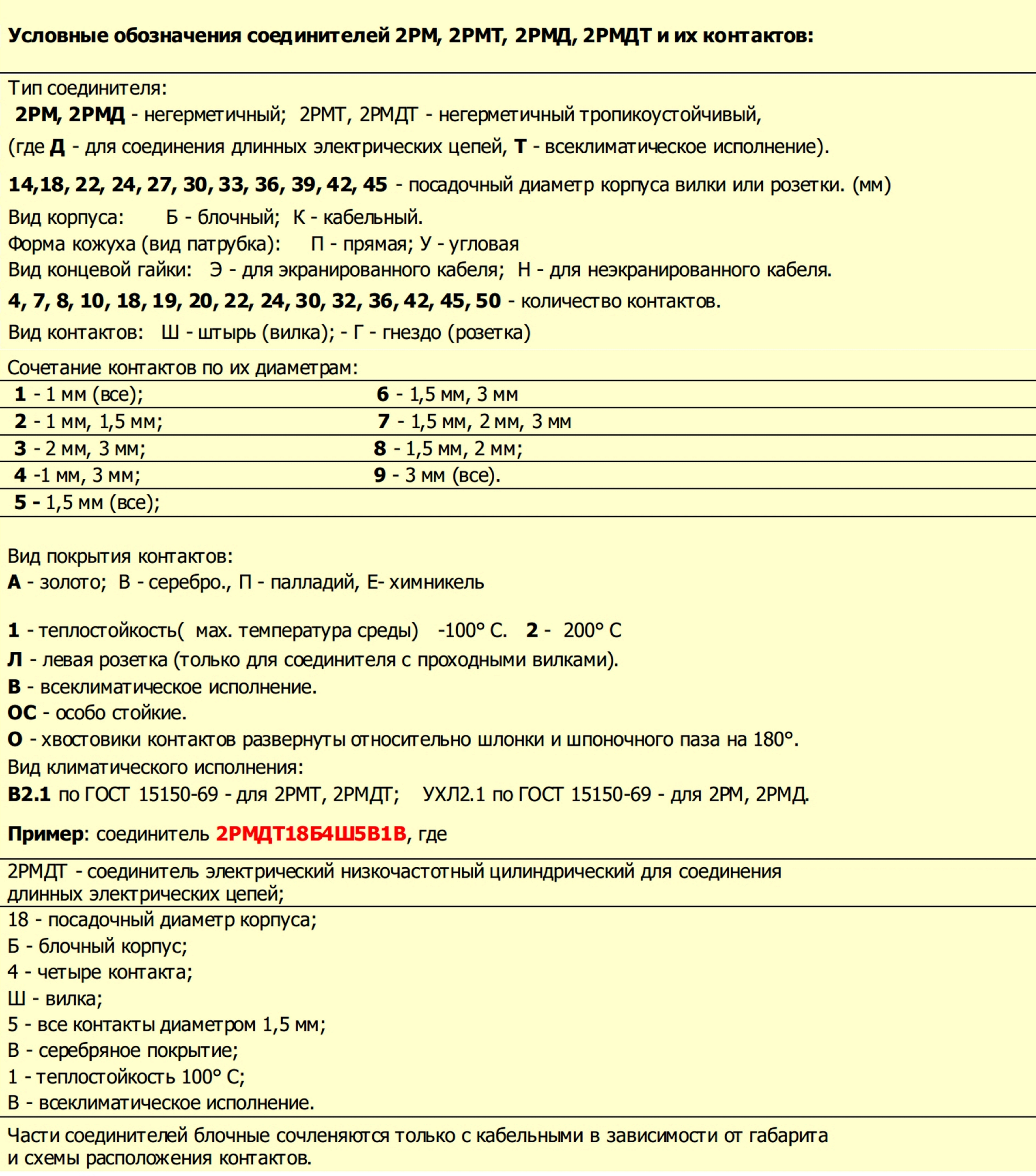

2РМД36КПН20Г6В1 Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМД36КПН20Г6В1: 2РМД - негерметичный тропикоустойчивый тип соединителя; 36 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 20 - количество контактов; Г – розетка; 66- сочетание контактов (6 - 18 контактов диаметром 1,5 мм; 2 контакта диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение - УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМД(Т)36Б20Ш6В1, 2РМД(Т)36БПН20Ш6В1, 2РМД(Т)36БПЭ20Ш6В1, 2РМД(Т)36БУН20Ш6В1, 2РМД(Т)36БУЭ20Ш6В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМД36КПН20Г6В1 Розетка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 93,49
Дата изготовленияi 1976-1991
Транслитерация 2RMD36KPN20G6V1 Cable socket karbolit, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМД
Условный размер корпуса 36
Диаметр контактов 18 - Ø 1,5 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМД36КПН20Г6В1

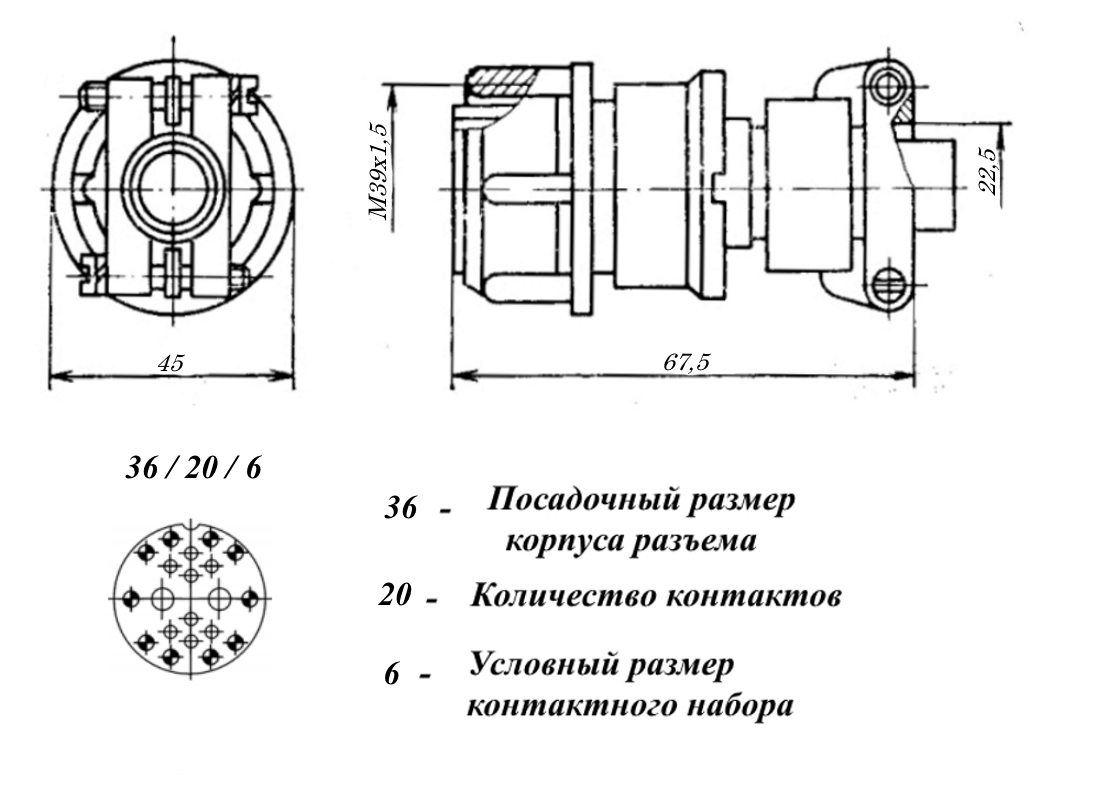

Габаритные размеры L*W*H 45х67,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМД
Форма контактов круглые
Количество контактов 20 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 6 - 18 контакта Ø 1,5 mm; 2 контактов Ø 3 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M39х1,5 mm
Диаметр корпуса 45 mm
Высота корпуса 67,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМДТ...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm; 36 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 147 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
