2РМД33Б7Г9В1 Розетка блочная (арт. TD-4036)

Разъём низкочастотный цилиндрический малогабаритный 2РМД33Б7Г9В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 33 - посадочный диаметр корпуса; Б - корпус блочный (приборный);  7 - количество контактов; Г - розетка; 9 - сочетание контактов (9 - все  контакты диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные вилки 2РМД(Т)33К7Ш9В1, 2РМД33кпн(э)7Ш9В1, 2РМДТ33кпн(э)7Ш9В1, 2РМД33кун(э)7Ш9В1, 2РМДТ33кун(э)7Ш9В1.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 42,16
Дата выпуска 1989-1991
Транслитерация 2RMD33B7G9V1
Вид упаковки самоупаковка
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РМД
Условный размер корпуса 33
Количество выводов или контактов 33
Условный номер контактного набора 9 - все контакты Ø 3 mm
Покрытие выводов или контактов Ag (серебро)
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМД33Б7Г9В1 Розетка приборная
Цвет изделия серый

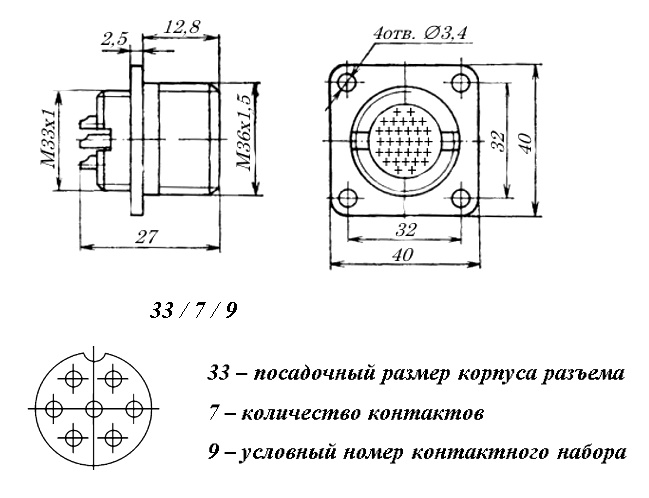

Габаритные размеры L*W*H 26х40х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 0,8 mΩ
Номинальное напряжение 560 V
Рабочий ток 32 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия В настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
