Скидка на  Конденсаторы электролитические
-20%

2РМД27КУН19Г5В1 Розетка кабельная карболит,ГЕО.364.126ТУ(арт. TM-2240)

ОАО «Жмеринский завод «Сектор»; " 5" - ВП, ПЗ
УКРАИНА
Артикул (ID): TM-2240
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования АШДК.434410.062ТУ
Подробная документация
Аналоги и альтернативы
ID: 284198
На складе 1 шт
  • Цена от 1350 ₽
  • 1 шт 1350 ₽
Количество
Быстрый заказ

2РМД27КУН19Г5В1 Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМД27КУН19Г5В1: 2РМД - негерметичный тропикоустойчивый тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Н - гайка для неэкранированного кабеля; 19 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение - УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМД(Т)27Б19Ш5В1, 2РМД(Т)27БПН19Ш5В1, 2РМД(Т)27БПЭ19Ш5В1, 2РМД(Т)27БУН19Ш5В1, 2РМД(Т)27БУЭ19Ш5В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМД27КУН19Г5В1 Розетка кабельная карболит,ГЕО.364.126ТУ
Торговая марка ОАО «Жмеринский завод «Сектор»
Страна происхождения УКРАИНА
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 61
Дата изготовленияi 1992-1999
Транслитерация 2RMD27KUN19G5V1 Cable socket karbolit, ASHDK.434410.062TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМД
Условный размер корпуса 27
Диаметр контактов 19 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМД27КУН19Г5В1

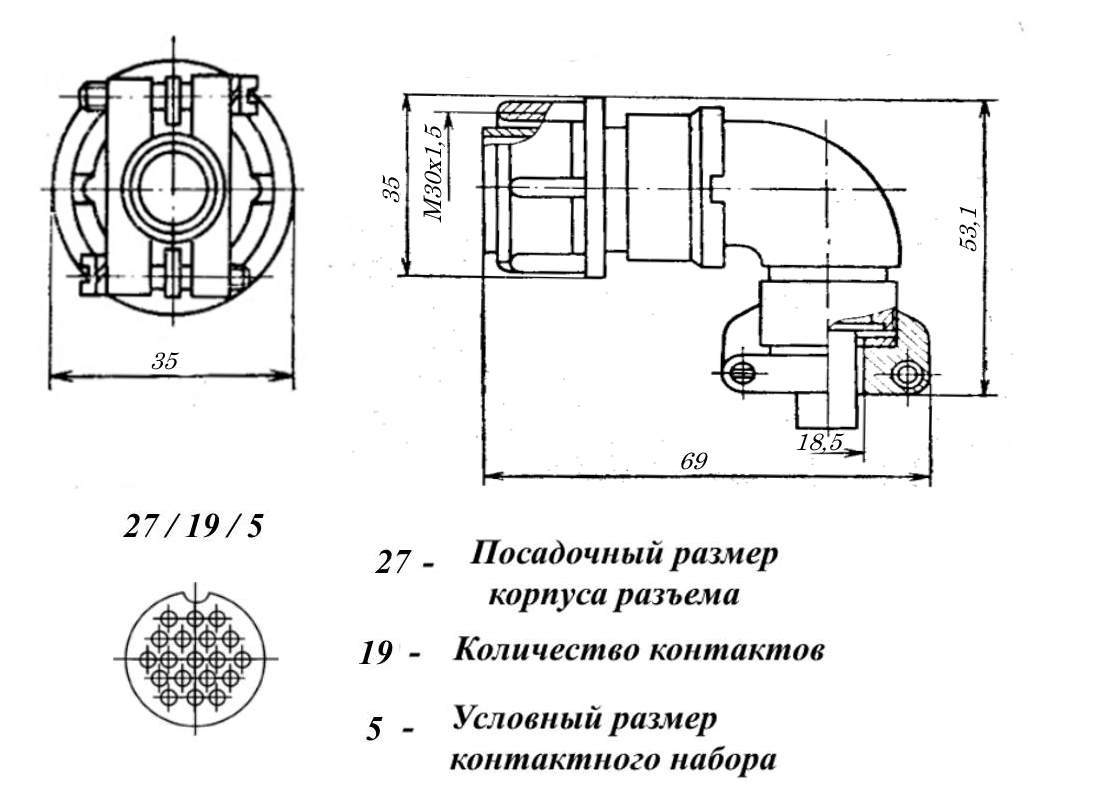

Габаритные размеры L*W*H 35х69х53,1
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМД
Форма контактов круглые
Количество контактов 19 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 19 контактов Ø 1,5 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Диаметр корпуса 35 mm
Длина корпуса 69 mm
Высота корпуса 53,1 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМДТ...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 110 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМД27КУН19Г5В1 Розетка кабельная карболит,ГЕО.364.126ТУ   (datasheet)

Полные аналоги

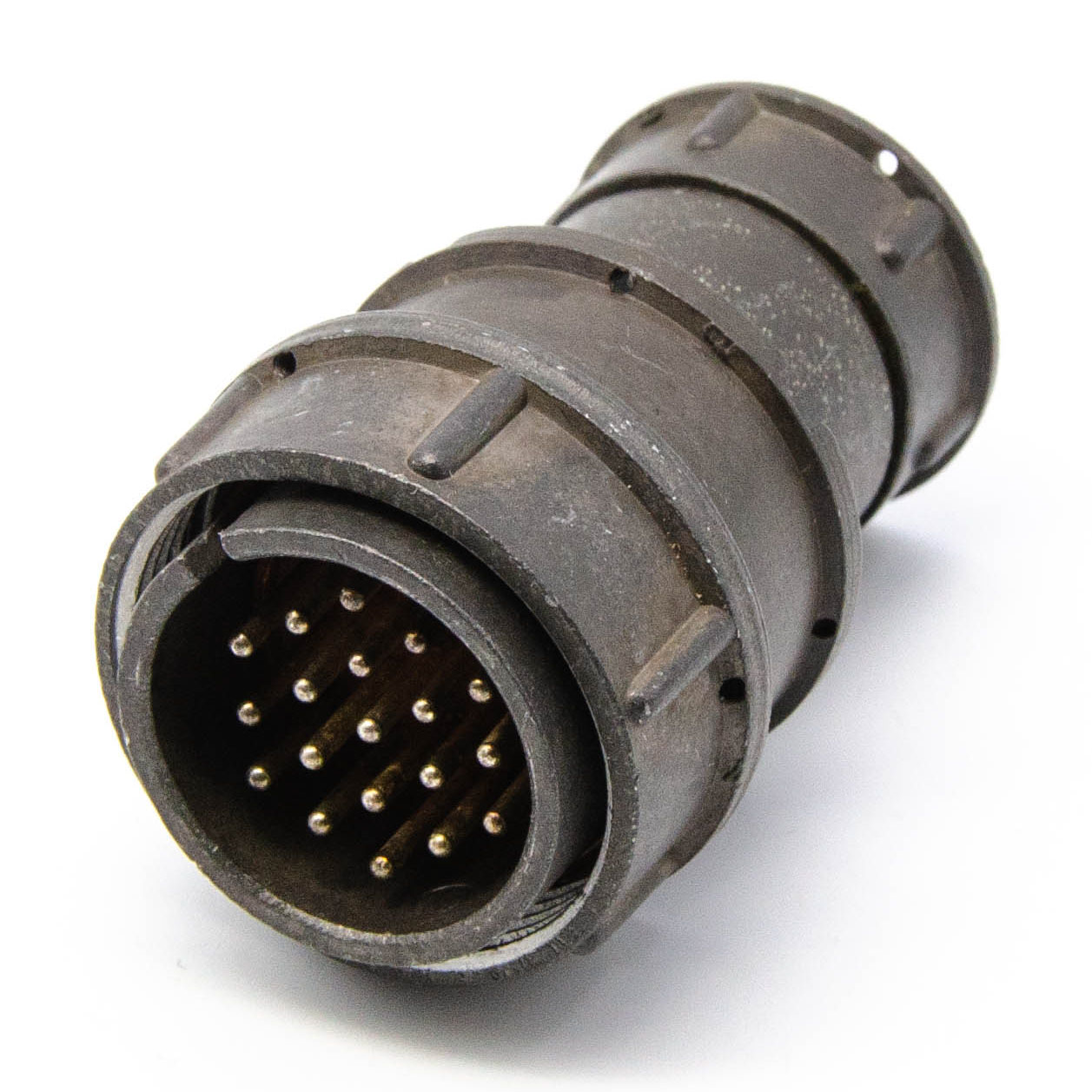

2РМД27КПЭ19Ш5В1 Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут, фото
Артикул (ID): TN-2904
2РМД27КПЭ19Ш5В1 Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут
  • 2400 ₽ 1 шт.

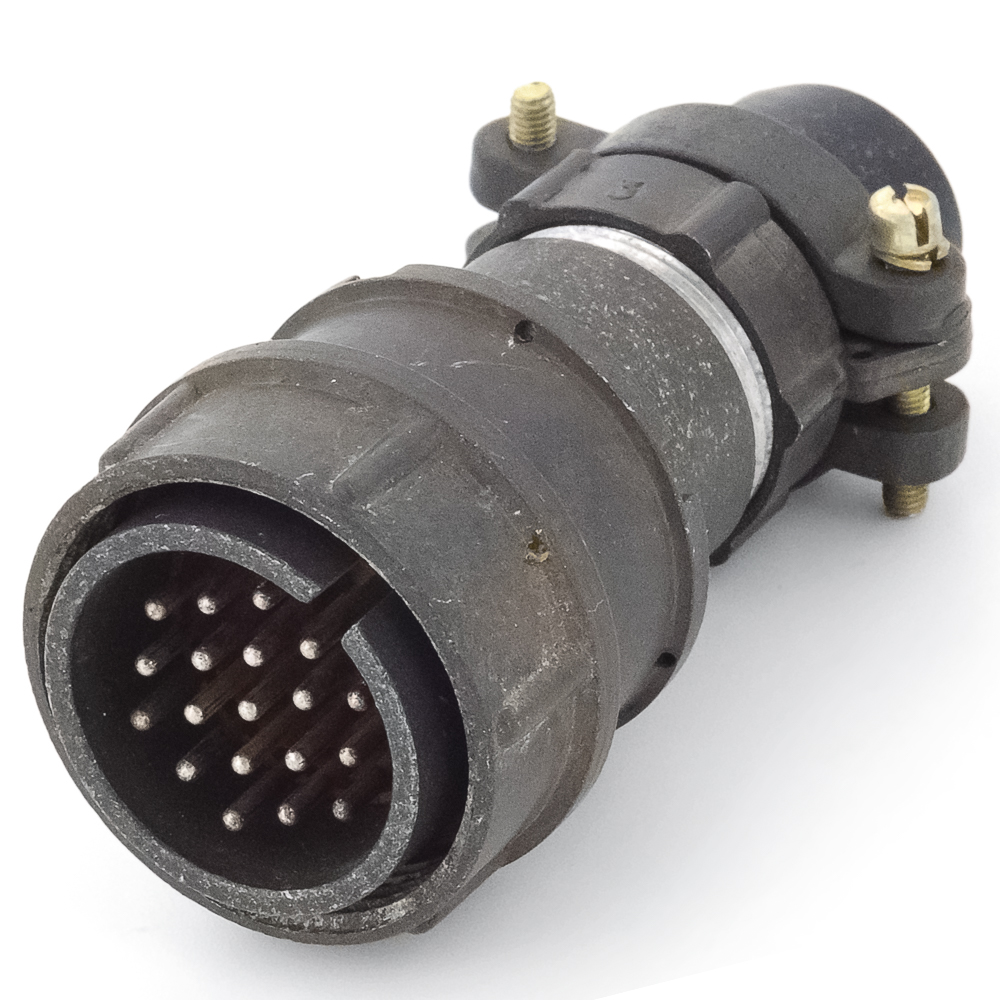

2РМД27КПН19Ш5В1 Вилка кабельная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): SN-202
2РМД27КПН19Ш5В1 Вилка кабельная карболит, ГЕ0.364.126ТУ
