2РМД27КПН7Ш5В1 Вилка кабельная, перекрут (арт. TN-7039)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
СССР
Артикул (ID): TN-7039
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1984
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕ0.364.126ТУ
Подробная документация
ID: 262560
На складе 1 шт
  • Цена от
    Включая НДС
     750 ₽
  • 1 шт. 750 ₽
Количество
Быстрый заказ

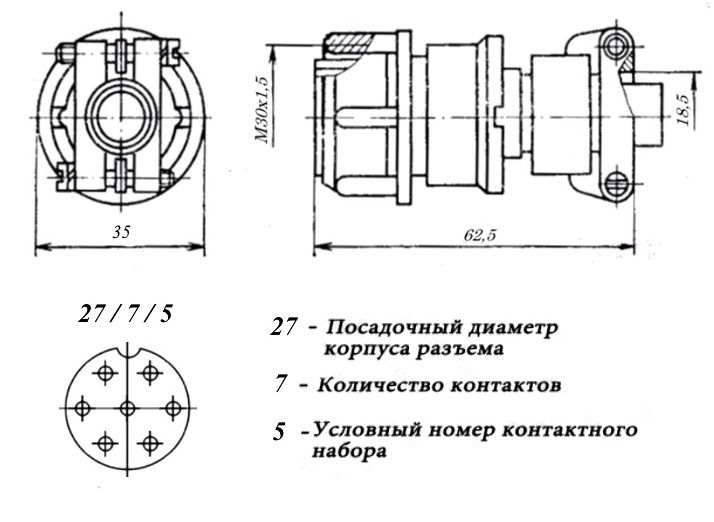

Разъём низкочастотный цилиндрический малогабаритный 2РМД27КПН7Ш5В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка;  Н - гайка для неэкранированного кабеля; 7 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМД(Т)27Б7Г5В1 , 2РМД27бпн(э)5Г5В1, 2РМДТ27бпн(э)7Г5В1, 2РМД27бун(э)7Г5В1, 2РМДТ27бун(э)7Г5В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 44,45
Дата выпуска 1984
Транслитерация 2RMD27KPN7SH5V1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РМД
Условный размер корпуса 27
Количество выводов или контактов 7
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМД27КУЭ7Ш5В1
Цвет изделия серый
Габаритные размеры L*W*H 35х35х73 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 12 A - для контактов Ø 1,5 mm; 70 А - на разъем
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия В настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
