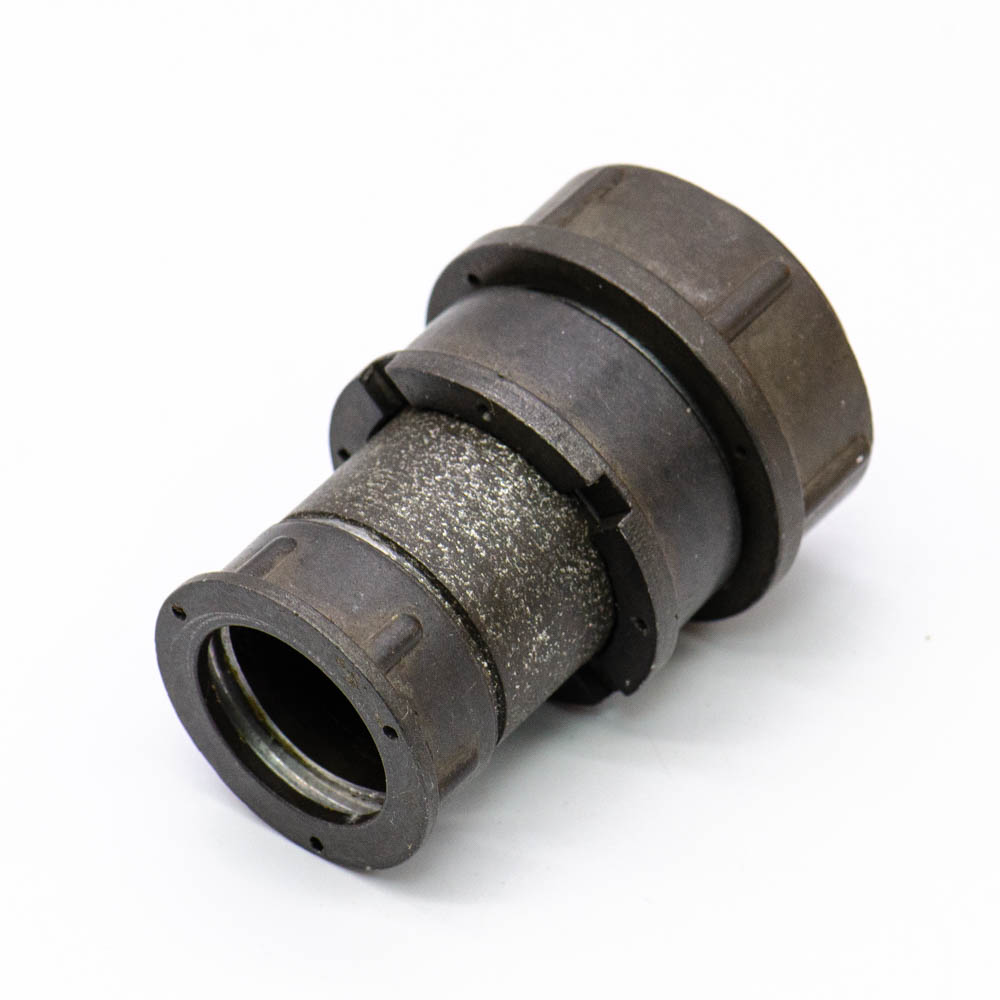

2РМД27КПЭ7Ш5В1 Вилка кабельная, "5" (арт. TN-6870)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

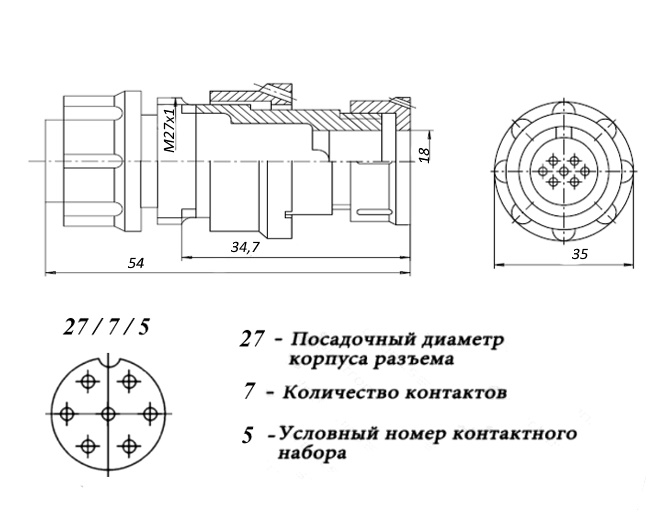

Разъём низкочастотный цилиндрический малогабаритный 2РМД27КПЭ7Ш5В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка;  Э - гайка для экранированного кабеля; 7 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМД(Т)27Б7Г5В1 , 2РМД27бпн(э)5Г5В1, 2РМДТ27бпн(э)7Г5В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМД27КПЭ7Ш5В1 Вилка кабельная, "5"
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр44
Транслитерация2RMD27KPE7SH5V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов7
Условный номер контактного набора5 - все контакты Ø 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМД27КПЭ7Ш5В1
Цвет изделиясерый
Габаритные размеры L*W*H 52х35 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более2,5 mΩ
Номинальное напряжение700 V
Рабочий ток12 A - для контактов Ø 1,5 mm; 70 А - на разъем
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции1 000 MΩ
Однократное действие: Пиковое ударное ускорение5 000 m/c²
Многократное действие: Пиковое ударное ускорение1 000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 час
Интервал рабочих температурот -60 °С до +100 °С
Относительная влажность98% при температуре +25°С
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1984-1985гг.)
Статус изделияВ настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада1 день
