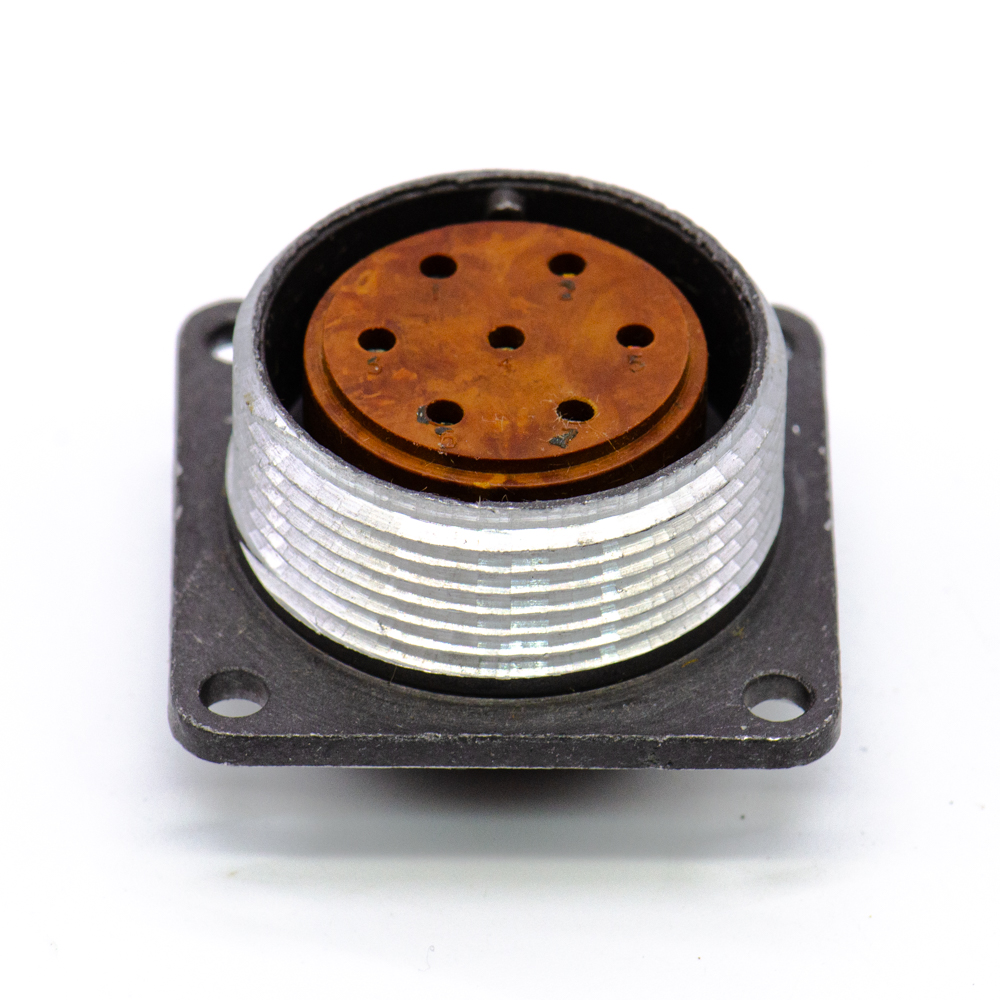

2РМД27Б7Г5В1 Розетка блочная (арт. TN-6996)

СССР
Артикул (ID): TN-6996
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
ID: 255665
На складе 30 шт
  • Цена от
    Включая НДС
     900 ₽
  • 1 шт. 900 ₽
Количество
Быстрый заказ

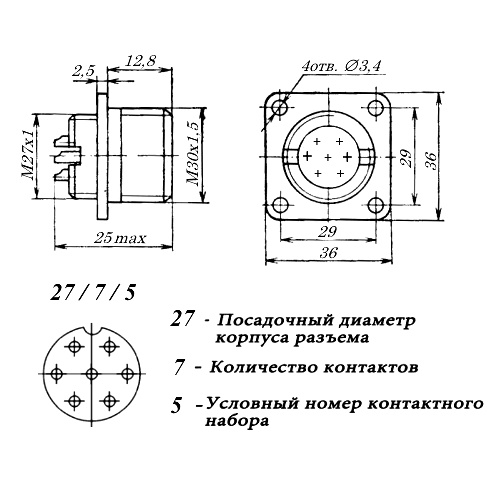

Разъём низкочастотный цилиндрический малогабаритный 2РМД27Б7Г5В1  предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - негерметичный тип соединителя; 27 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 7 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С;  Ответной частью этого разъема являются кабельные вилки 2РМД(Т)27к.., 2РМД27кпн(э)..., 2РМДТ27кпн(э)..., 2РМД27кун(э)..., 2РМДТ27кун(э). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 27,35
Дата изготовленияi 1976-1991
Транслитерация 2RMD27B7G5V1 Socket block
Вид упаковки самоупаковка
Состояние упаковки заводская
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка приборная
Серия низкочастотных соединителей 2РМД
Условный размер корпуса 27
Количество выводов или контактов 7
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Диаметр контактов 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМД27Б7Г5В1
Цвет изделия серый
Габаритные размеры L*W*H 36х36х25 mm
Материал корпуса алюминиевый сплав
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМД
Вид контактов круглые
Количество контактов 7
Покрытие контактов Ag (серебро)
Контакт извлекаемый нет
Вид корпуса приборный
Вид патрубка нет
Наличие втулки нет
Метод монтажа механический винтовой
Метод монтажа электрический врубной
Материал изолятора карболит
Ширина корпуса 30 mm
Длина корпуса 36 mm
Высота корпуса 25 mm
Покрытие корпуса без покрытия
Цвет корпуса серый
Цвет изолятора коричневый
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 12 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1000 m/c²
Механический удар многократное действие: длительность действия 100 ms
Механический удар однократное действие: пиковое ударное ускорение 5000 m/c²
Механический удар однократное действие: длительность действия 0,1-2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 5 A

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМД27Б7Г5В1 Розетка блочная   (datasheet)
