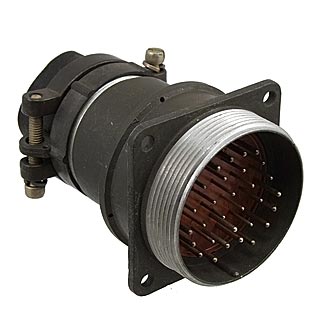

2РМ42БПН30Ш2В1 Вилка блочная, "1"

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Разъём низкочастотный цилиндрический малогабаритный 2РМ42БПН30Ш2В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус блочный (приборный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 30 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные розетки 2РМ(Т)42К30Г2В1, 2РМ42кпн(э)30Г2В1, 2РМТ42кпн(э)30Г2В1, 2РМ42кун(э)30Г2В1, 2РМТ42кун(э)30Г2В1.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ42БПН30Ш2В1 Вилка блочная, "1"
Торговая марка ПО Октябрь, Каменск-Уральский
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "1"
Масса изделия, гр94
Дата выпуска01.01.1977
Транслитерация2RM42BPN30SH2V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов30
Условный номер контактного набора2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМ42БПН30Ш2В1
Цвет изделиясерый

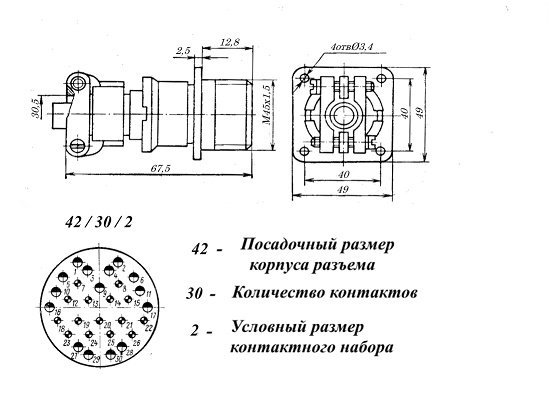

Габаритные размеры L*W*H 64х49х49 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение700 V для контактов Ø 1 mm; 560 V для контактов Ø 1,5 mm
Рабочий ток4,5 A для контактов Ø 1 mm; 9 A для контактов Ø 1,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
