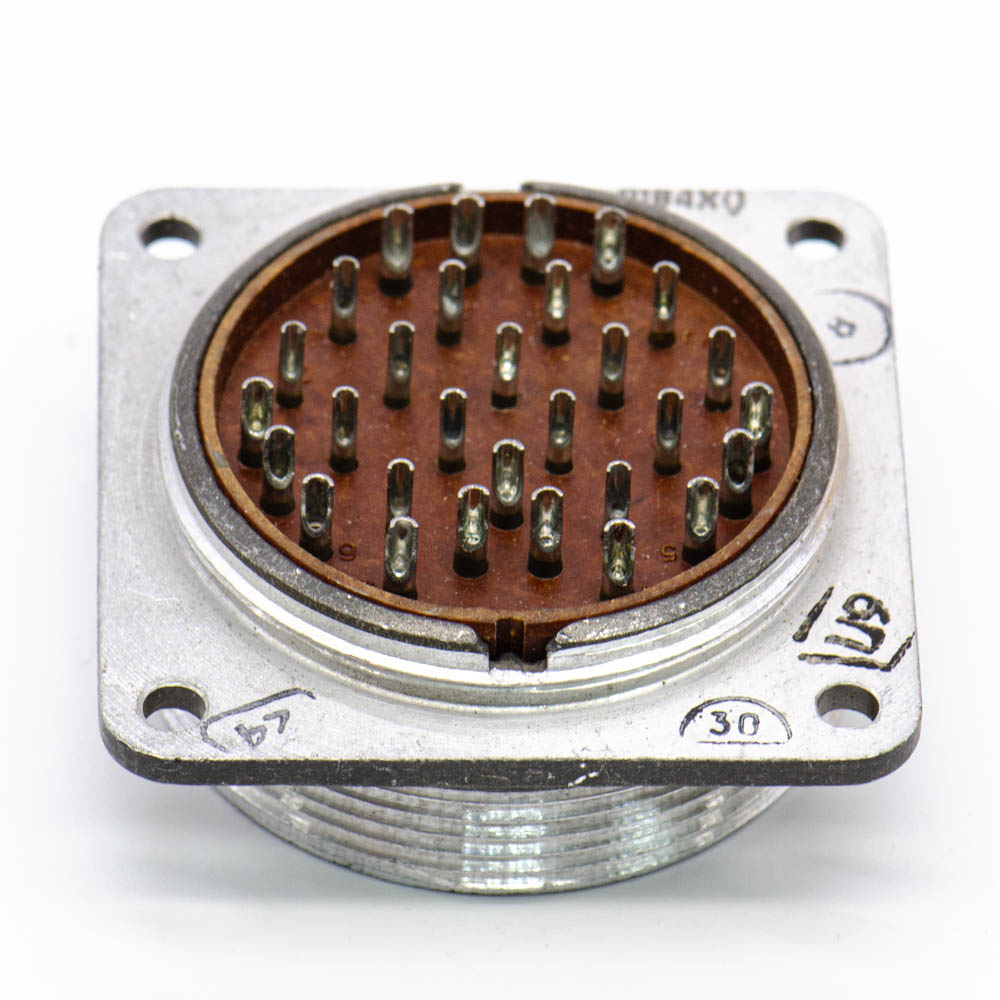

2РМ42Б30Ш2В1 Вилка блочная карболит, ГЕ0.364.126ТУ.(арт. TN-4033)

АО «Завод Элекон»; 700 V; -; на панель; " 5" - ВП, ПЗ; 4,5 A - для контактов Ø 1 mm; 9 A - для контактов Ø 1,5 mm; 168 A

2РМ42Б30Ш2В1 Вилка блочная карболит – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ42Б30Ш2В1: 2РМ - негерметичный тип соединителя; 42 – условный размер корпуса; Б - вид корпуса (блочный); 30 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - 15 контактов диаметром 1 мм; 15 контактов диаметром 1,5 мм); В - покрытие контактов – серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные розетки 2РМ(Т)42К30Г2В1, 2РМ(Т)42КПН30Г2В1, 2РМ(Т)42КПЭ30Г2В1, 2РМ(Т)42КУН30Г2В1, 2РМ(Т)42КУЭ30Г2В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ42Б30Ш2В1 Вилка блочная карболит, ГЕ0.364.126ТУ.
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 39,2
Дата изготовленияi 1976-1991
Транслитерация 2RM42B30SH2V1 Block fork, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМ
Условный размер корпуса 42
Диаметр контактов 15 - Ø 1 mm; 15 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ42Б30Ш2В1

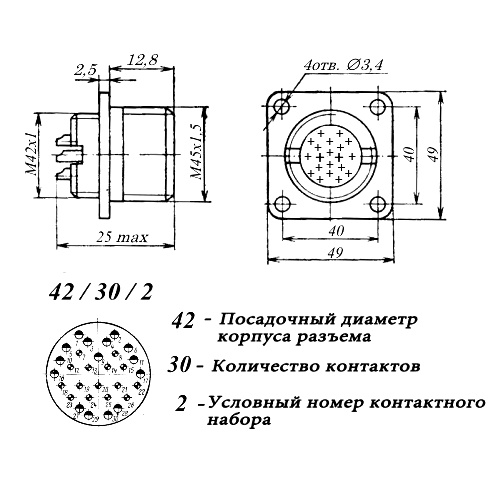

Габаритные размеры L*W*H 49х49х25 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 30 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 2 - 15 контактов Ø 1 mm; 15 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Установочные размеры 40 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M45х1,5 mm
Ширина корпуса 49 mm
Длина корпуса 49 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 4,5 A - для контактов Ø 1 mm; 9 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 168 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

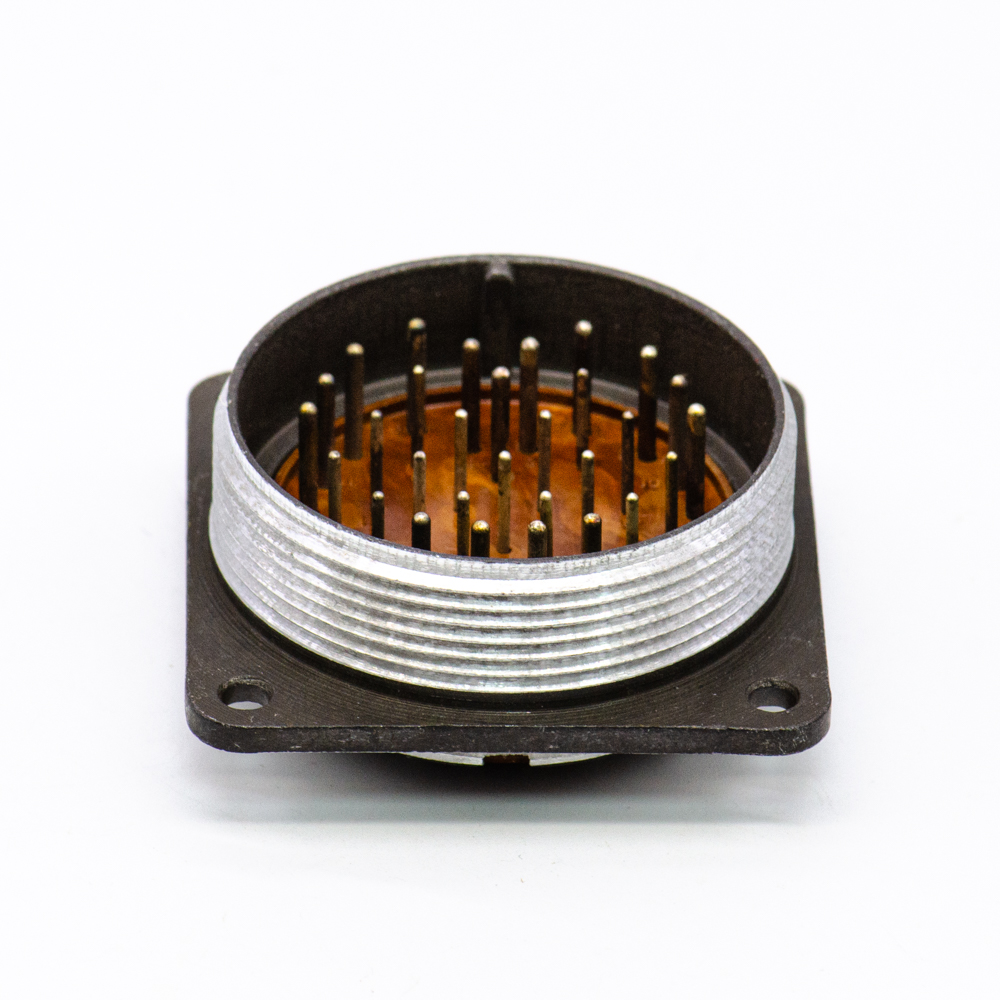

2РМ42Б30Ш2В1 Вилка блочная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): TN-4027
2РМ42Б30Ш2В1 Вилка блочная карболит, ГЕ0.364.126ТУ
2РМ42Б30Ш2В1 ЛТАВА, фото
2РМ42Б30Ш2В1 ЛТАВА
2РМТ42Б30Ш2В1В ЛТАВА, фото
2РМТ42Б30Ш2В1В ЛТАВА
2РМТ42Б30Ш2В1В ЭЛЕКОН, фото
2РМТ42Б30Ш2В1В ЭЛЕКОН

Функциональные аналоги

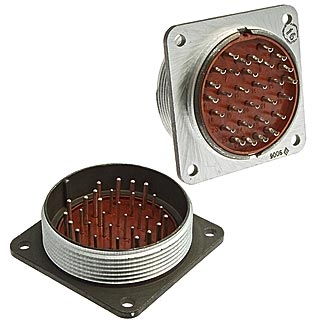

Возможные аналоги
