2РМ39КПН45Г2А1 Розетка кабельная (арт. TN-4132)

Разъём низкочастотный цилиндрический малогабаритный 2РМ39КПН45Г2А1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 39 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н -  гайка для неэкранированного кабеля; 45 - количество контактов; Г - розетка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); А - покрытие контактов - золото; 1 - теплостойкость 100 °С.  Ответной частью этого разъема являются блочные вилки 2РМ(Т)39б45Ш2В1,  2РМ39бпн(э)45Ш2В1, 2РМТ39бпн(э)45Ш2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 106,2
Дата выпуска 1980
Транслитерация 2RM39KPN45G2A1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 39
Количество выводов или контактов 45
Условный номер контактного набора 4 - контакты Ø 1 mm и 3 mm
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ39КПН45Ш2А1
Цвет изделия серый

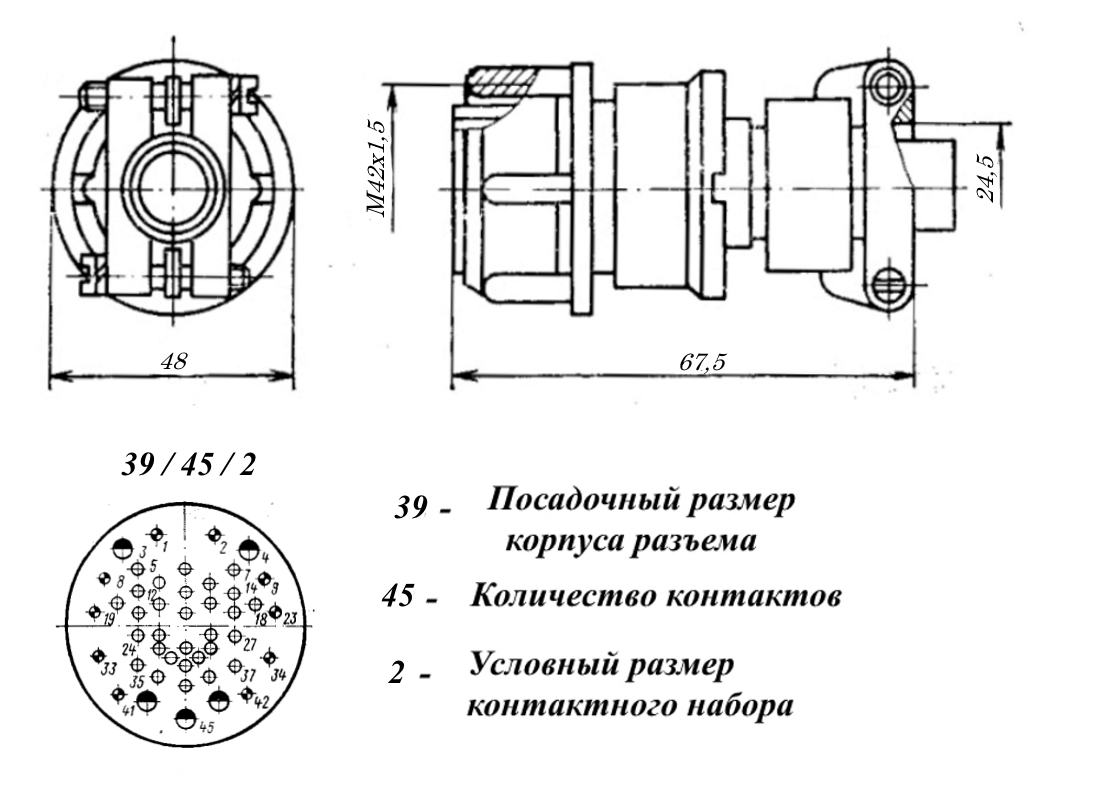

Габаритные размеры L*W*H 48х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 700 V для контактов Ø 1 mm; 560 V для контактов Ø 1 mm и Ø 1,5 mm
Рабочий ток 4 A для контактов Ø 1 mm; 8 A для контактов Ø 1,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
