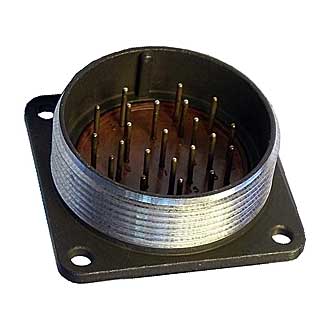

2РМ36Б22Ш1В1 Вилка блочная (арт. TN-1028)

Разъём низкочастотный цилиндрический малогабаритный 2РМ36Б22Ш1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 36 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 22 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С.  Ответной частью этого разъема являются кабельные розетки 2РМ36кпн(э)22Г1В1, 2РМТ36кпн(э)22Г1В1, 2РМ36кун(э)22Г1В1, 2РМТ36кун(э)22Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 28,71
Дата выпуска 1985
Транслитерация 2RM36B22SH1V1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМ
Количество выводов или контактов 22
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ36Б22Ш1В1
Цвет изделия серый

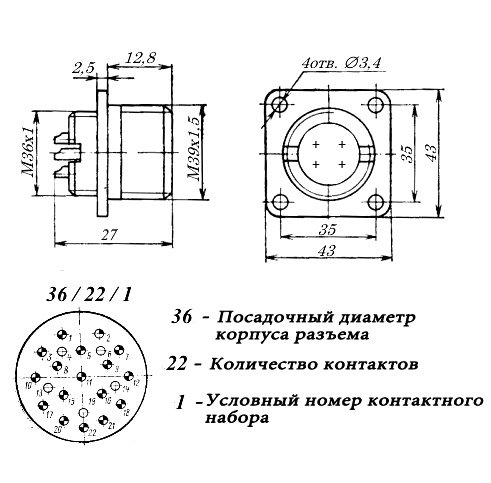

Габаритные размеры L*W*H 43х43х23 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V; 700 V
Рабочий ток 6 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
