Разъём низкочастотный цилиндрический малогабаритный 2РМ33Б20Г4В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 33 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 20 - количество контактов; Г - розетка; 4 - сочетание контактов (4 - контакты диаметром 1 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные вилки 2РМ33кпн(э)20Ш4В1, 2РМТ33кпн(э)20Ш4В1, 2РМ33кун(э)20Ш4В1, 2РМТ33кун(э)20Ш4В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ33Б20Г4В1 Розетка блочная
Торговая марка НПО "Элекон", г. Казань
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр40,44
Транслитерация2RM33B20G4V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов20
Условный номер контактного набора4 - контакты Ø 1 mm и 3 mm
Покрытие выводов или контактовAg (серебро)
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМ33Б20Г4В1
Цвет изделиясерый

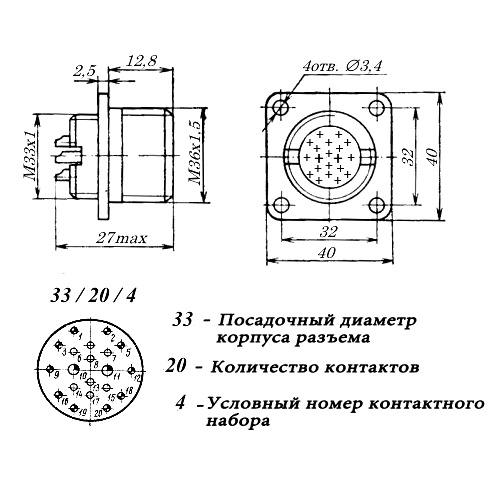

Габаритные размеры L*W*H 40х40х26 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ - для контактов Ø 1 mm; 0,8 mΩ - для контактов Ø 3 mm
Номинальное напряжение700 V для контактов Ø 1 mm; 560 V для контактов Ø 3 mm и Ø 1 mm
Рабочий ток6 A для контактов Ø 1 mm; 36 А для контактов Ø 3 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1973-1978гг)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
