2РМ30КПЭ32Ш1В1 Вилка кабельная карболит, ГЕ0.364.126ТУ(арт. TN-463)

АО «Завод Элекон»; " 5" - ВП, ПЗ

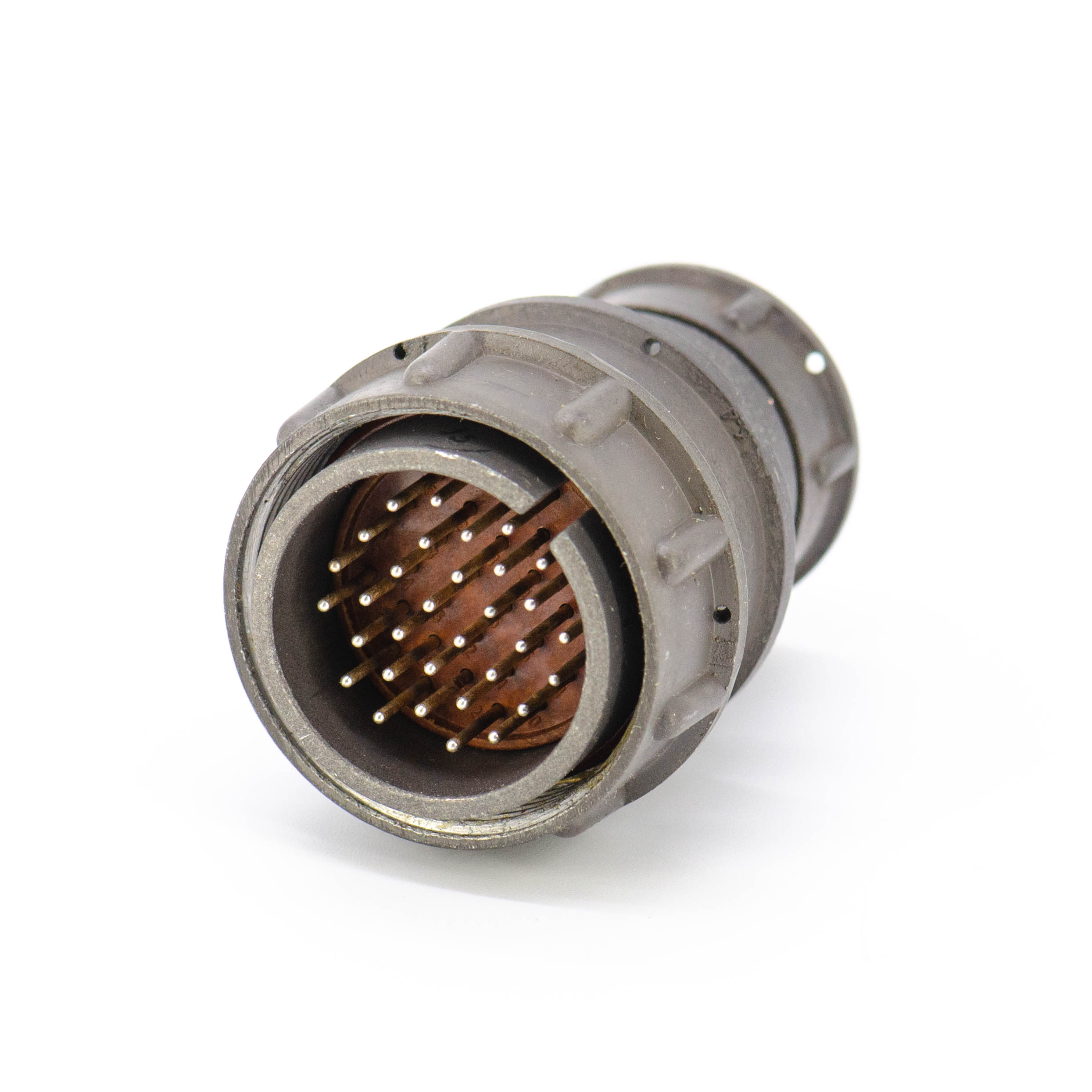

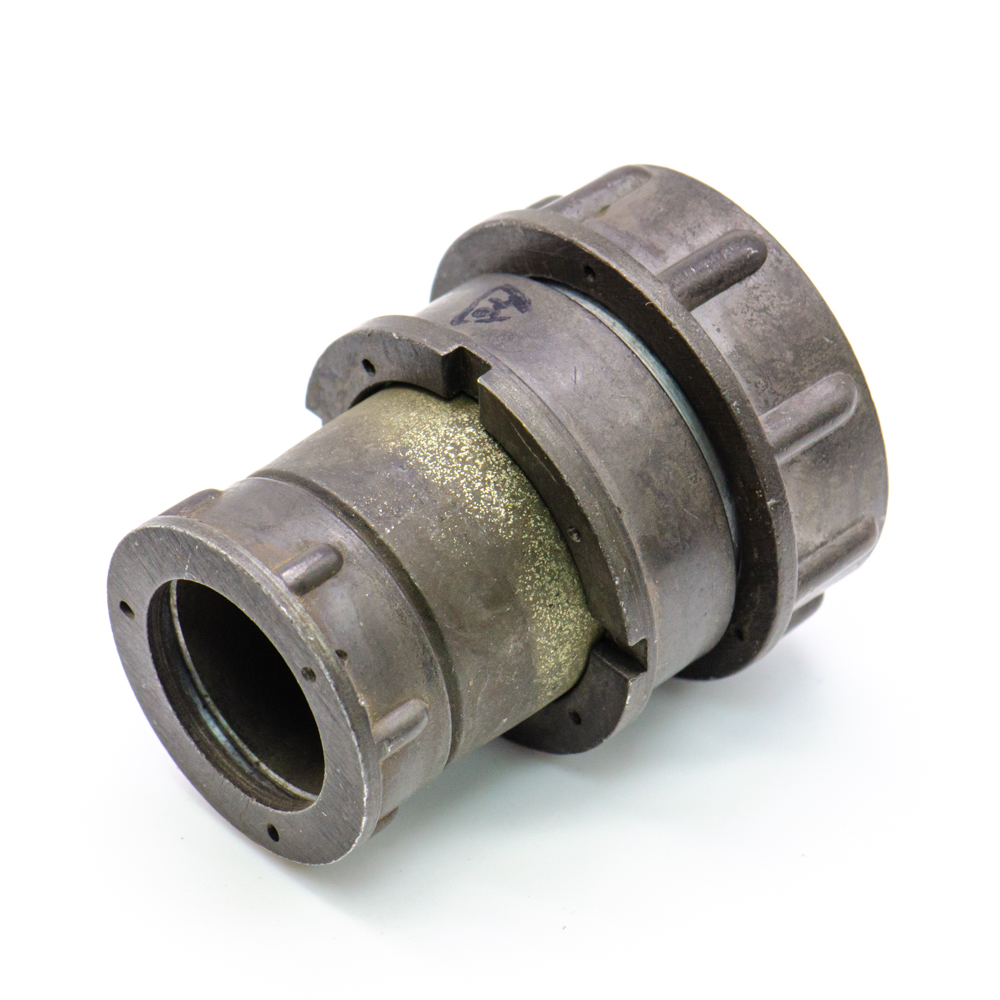

2РМ30КПЭ32Ш1В1 Вилка кабельная карболит – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ30КПЭ32Ш1В1: 2РМ - негерметичный тип соединителя; 30 – условный размер корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Э - гайка для экранированного кабеля; 32 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные розетки 2РМ(Т)30Б32Г1В1, 2РМ(Т)30БПН32Г1В1, 2РМ(Т)30БПЭ32Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ30КПЭ32Ш1В1 Вилка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 48,4
Дата изготовленияi 1976-1991
Транслитерация 2RM30KPE32SH1V1 Cable plug, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМ
Условный размер корпуса 30
Диаметр контактов 32 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ30КПЭ32Ш1В1

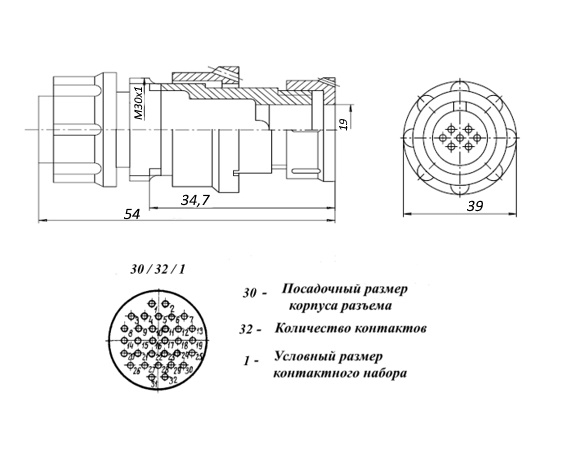

Габаритные размеры L*W*H 39х54 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 32 контакта
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 32 контакта Ø 1 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M33х1,5 mm
Диаметр корпуса 39 mm
Высота корпуса 54 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 106 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМТ30КПЭ32Ш1В1В Вилка кабельная, карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): KP-7693
2РМТ30КПЭ32Ш1В1В Вилка кабельная, карболит, ГЕ0.364.126ТУ
  • 2800 1 шт.
2РМ30КПЭ32Ш1В1 ЛТАВА, фото
2РМ30КПЭ32Ш1В1 ЛТАВА
2РМТ30КПЭ32Ш1В1В ЛТАВА, фото
2РМТ30КПЭ32Ш1В1В ЛТАВА
2РМТ30КПЭ32Ш1В1В ЭЛЕКОН, фото
2РМТ30КПЭ32Ш1В1В ЭЛЕКОН

Функциональные аналоги

2РМ30КПЭ32Ш1В1 ЛТАВА, фото
2РМ30КПЭ32Ш1В1 ЛТАВА
2РМ30КПЭ32Ш1В1 ЭЛЕКОН, фото
2РМ30КПЭ32Ш1В1 ЭЛЕКОН
2РМТ30КПЭ32Ш1А1В ЛТАВА, фото
2РМТ30КПЭ32Ш1А1В ЛТАВА
2РМТ30КПЭ32Ш1А1В ЭЛЕКОН, фото
2РМТ30КПЭ32Ш1А1В ЭЛЕКОН

Возможные аналоги

ОНЦ-РГ-09-32/30-В13 ЭЛЕКОН, фото
ОНЦ-РГ-09-32/30-В13 ЭЛЕКОН
