2РМ24БПЭ19Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ.

Скидка на Керамика техническая

-20%

2РМ24БПЭ19Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ.(арт. TP-7723)

АО Лтава, Полтава; " 5" - ВП, ПЗ

к сравнению отложить

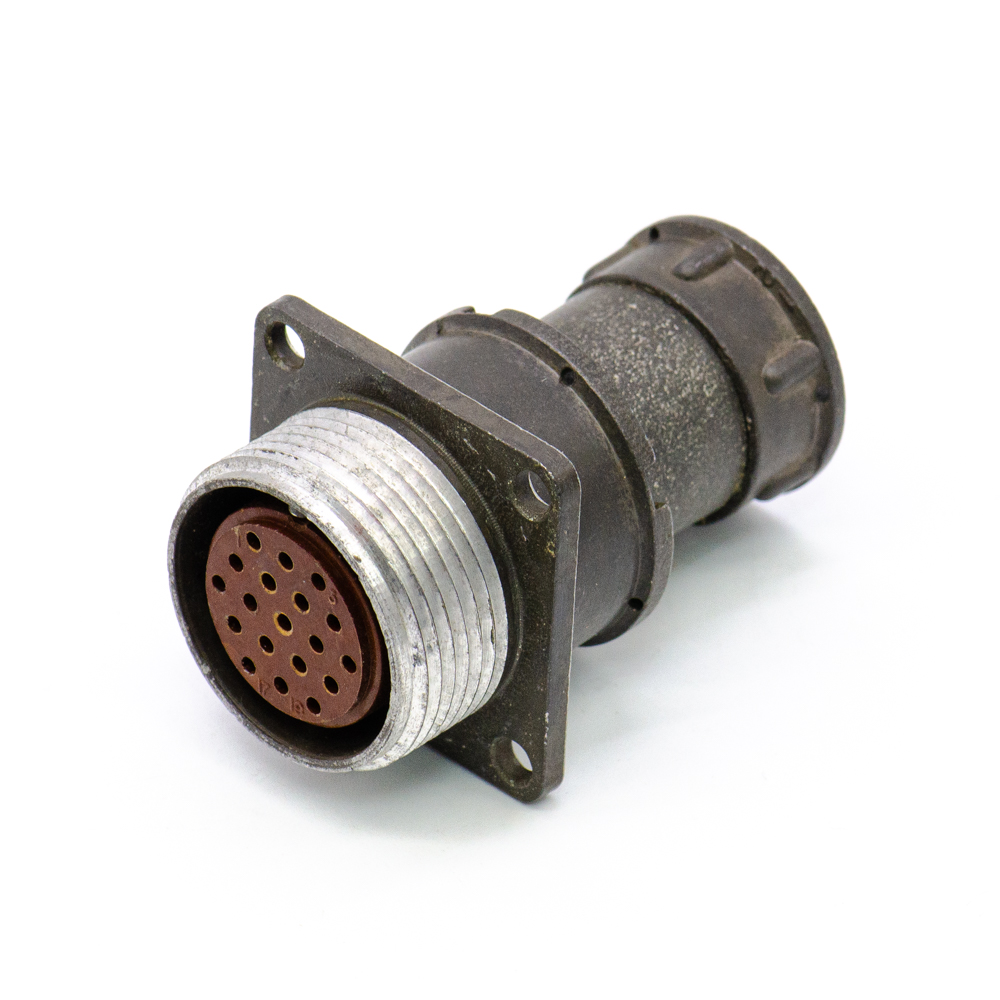

2РМ24БПЭ19Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ. фото

АО Лтава, Полтава

Артикул (ID): TP-7723

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.126ТУ

Подробная документация

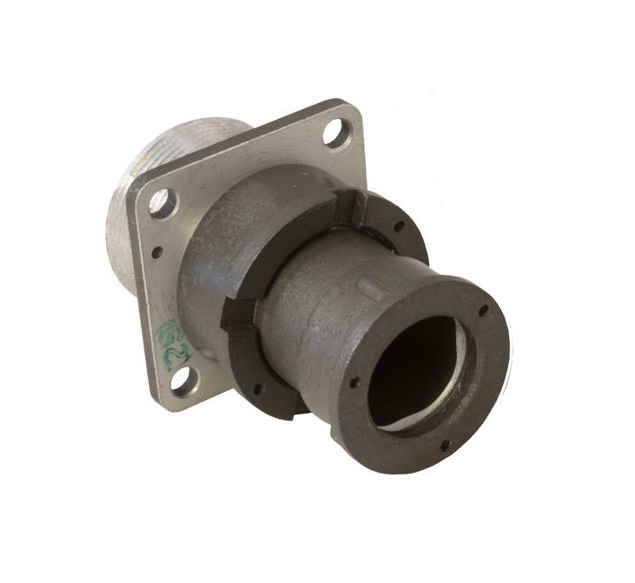

Аналоги и альтернативы

ID: 404767

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

2РМ24БПЭ19Г1В1 Розетка блочная карболит – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ24БПЭ19Г1В1: 2РМ - негерметичный тип соединителя; 24 – условный размер корпуса; Б - вид корпуса (блочный); П - прямой вид патрубка; Э - гайка для экранированного кабеля; 19 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМ(Т)24К19Ш1В1, 2РМ(Т)24КПН19Ш1В1, 2РМ(Т)24КПЭ19Ш1В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РМ24БПЭ19Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ.
Торговая марка	АО Лтава, Полтава
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
ТУ	ГЕ0.364.126ТУ
Масса изделия, гр	47,5
Состояние упаковки	самоупаковка
Доупаковка	промасленная бумага
Наличие паспорта - этикетки	нет
Транслитерация	2RM24BPE19G1V1 Block socket, carbolite, GE0.364.126TU.
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	розетка блочная
Условный размер корпуса	24
Рабочее положение	любое
Метод сочленения	резьбовой
Герметичность	нет
Диаметр контактов	19 - Ø 1 mm

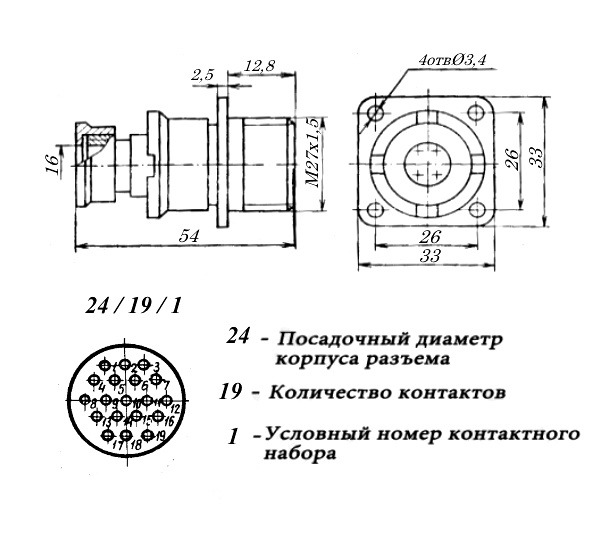

Габаритные размеры LWH	33х33х54 mm
Длина корпуса	33 mm
Ширина корпуса	33 mm
Высота корпуса	54 mm
Материал корпуса	алюминиевый сплав А-22
Покрытие корпуса	оксидирование
Материал изолятора	карболит
Фактическая маркировка	2РМ24БПЭ19Г1В1
Ресурс	500 сочленений-расчленений
Тип контактов	гнездо

Технические характеристики

Сопротивление изоляции	5000 MΩ
Сопротивление контактов не более	5 mΩ - для контактов Ø 1 mm
Электрическая прочность изоляции	1850 V
Механический удар однократное действие: пиковое ударное ускорение	500 g
Механический удар многократное действие: пиковое ударное ускорение	100 g
Синусоидальная вибрация:	:
- диапазон частот	1-5000 Hz
- амплитуда ускорения	50 g
Акустические шумы:	:
- уровень звукового давления	170 dB
- линейное ускорение	200 g

Условия эксплуатации

Климатическое исполнениеi	УХЛ 2.1
Интервал рабочих температур	от -60 до +100°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
