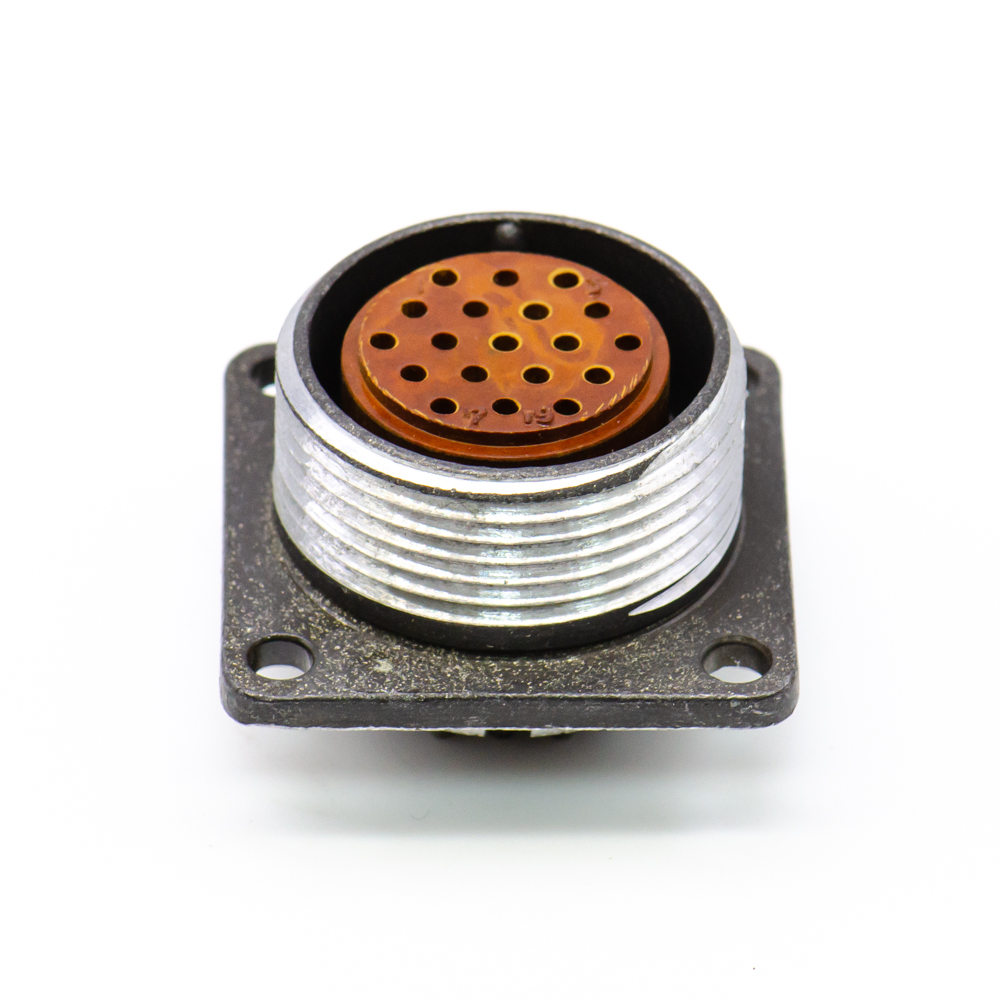

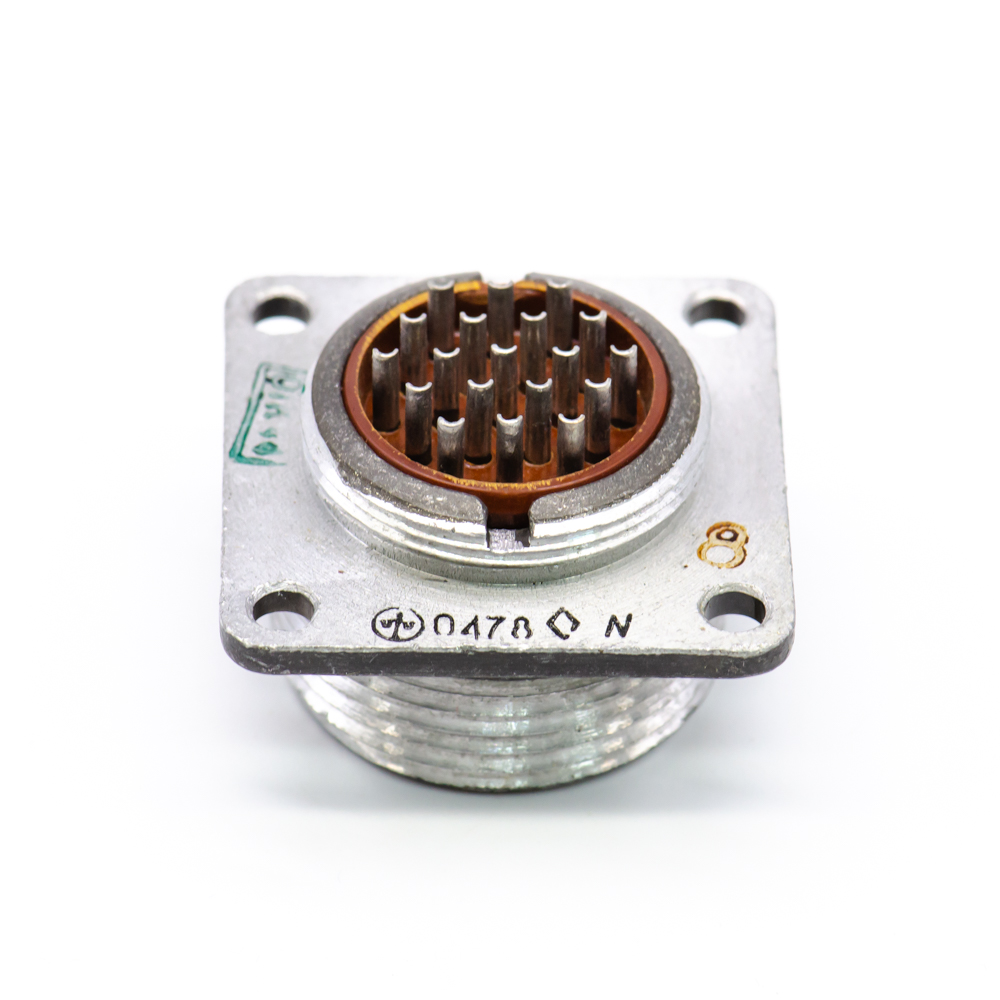

2РМ24Б19Г1В1 Розетка блочная. Лтава (арт. TR-3630)

Разъём низкочастотный цилиндрический малогабаритный 2РМ24Б19Г1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 19 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные вилки 2РМ24кпн(э)19Ш1В1, 2РМТ24кпн(э)19Ш1В1, 2РМ24кун(э)19Ш1В1, 2РМТ24кун(э)19Ш1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 23,9
Дата изготовленияi 1976-1991
Транслитерация 2RM24B19G1V1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 24
Количество выводов или контактов 19
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ24Б19Г1В1
Цвет изделия серый

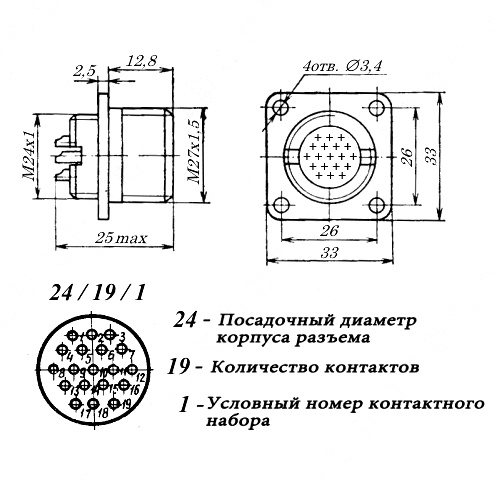

Габаритные размеры L*W*H 33х33х24 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 5
Номинальное напряжение 560
Рабочий ток 5
- диапазон частот 1
- амплитуда ускорения 490
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Механический удар многократное действие: пиковое ударное ускорение 1 000
Механический удар однократное действие: пиковое ударное ускорение 5 000

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С 175 000
