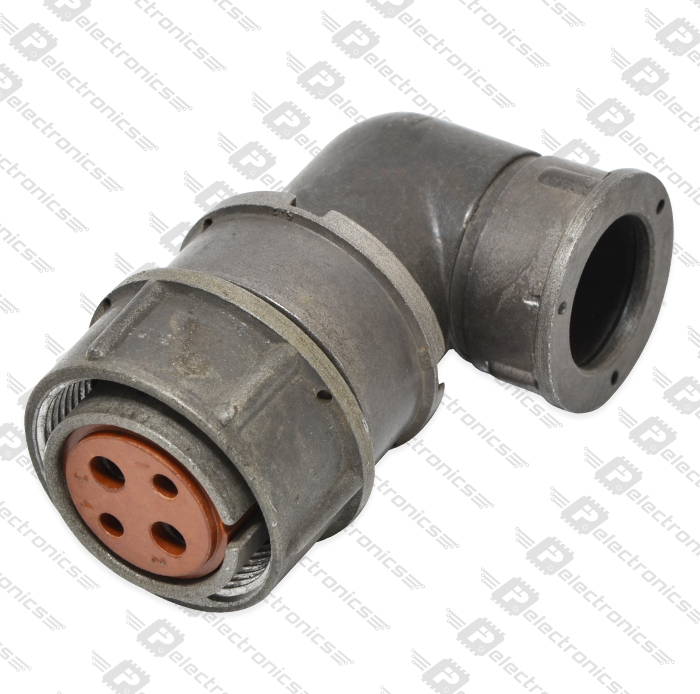

2РМ22КУЭ4Г3В1 Розетка кабельная карболит, ГЕ0.364.126ТУ, перекрут(арт. TN-3010)

АО «Завод Элекон»; " 5" - ВП, ПЗ

Разъём низкочастотный цилиндрический малогабаритный 2РМ22КУЭ4Г3В1  предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка; 3 - сочетание контактов (3 - контакты диаметром 2 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. 2РМ22КУЭ4Г3В1 Розетка кабельная карболит, перекрут – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ22КУЭ4Г3В1: 2РМ - негерметичный тип соединителя; 22 – условный размер корпуса; К - вид корпуса (кабельный); У - угловой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка; 3 - сочетание контактов (3 - 2 контакта диаметром 2 мм; 2 контакта диаметром 3 мм); В

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ22КУЭ4Г3В1 Розетка кабельная карболит, ГЕ0.364.126ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 38
Дата изготовленияi 1976-1991
Транслитерация 2RM22KUE4G3V1 Cable socket karbolit, GE0.364.126TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМ
Условный размер корпуса 22
Диаметр контактов 2 - Ø 2 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ22КПЭ4Г3В1

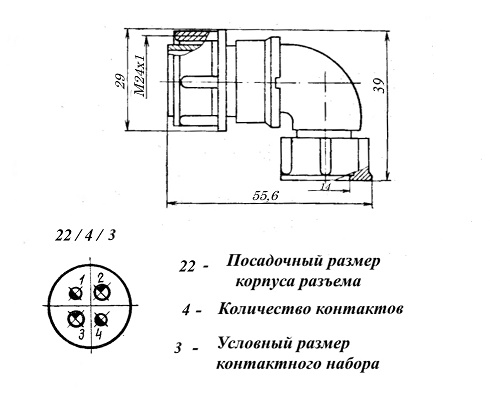

Габаритные размеры L*W*H 29х55,6х39 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 3 - 2 контакта Ø 2 mm; 2 контакта Ø 3 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Диаметр корпуса 29 mm
Длина корпуса 55,6 mm
Высота корпуса 39 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 80 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМ22КУЭ4Г3В1 ЛТАВА, фото
2РМ22КУЭ4Г3В1 ЛТАВА
2РМТ22КУЭ4Г3В1В ЛТАВА, фото
2РМТ22КУЭ4Г3В1В ЛТАВА
2РМТ22КУЭ4Г3В1В ЭЛЕКОН, фото
2РМТ22КУЭ4Г3В1В ЭЛЕКОН

Функциональные аналоги

2РМ22КУЭ4Г3А1 ЛТАВА, фото
2РМ22КУЭ4Г3А1 ЛТАВА
2РМ22КУЭ4Г3А1 ЭЛЕКОН, фото
2РМ22КУЭ4Г3А1 ЭЛЕКОН
2РМТ22КУЭ4Г3А1В ЛТАВА, фото
2РМТ22КУЭ4Г3А1В ЛТАВА
2РМТ22КУЭ4Г3А1В ЭЛЕКОН, фото
2РМТ22КУЭ4Г3А1В ЭЛЕКОН

Возможные аналоги

2РМ22-4TKWA2, фото
2РМ22-4TKWA2
KLS15-RCS02-2РМ22-4TKWA2, фото
KLS15-RCS02-2РМ22-4TKWA2
