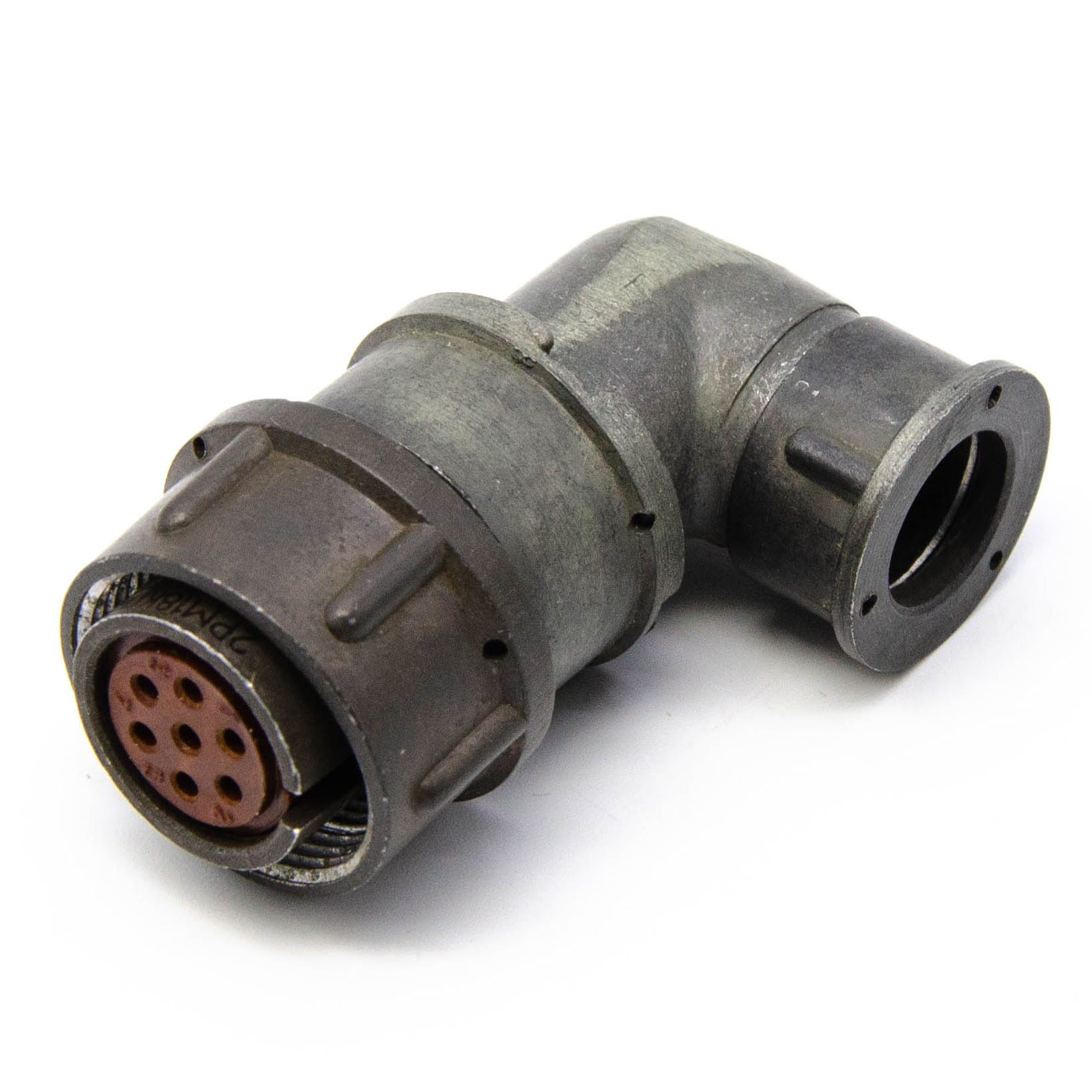

2РМ18КУЭ7Г1В1 Розетка кабельная карболит,ГЕО.364.126ТУ , перекрут(арт. KP-6117)

Каменск-Уральский завод «Исеть», г. Каменск-Уральский; " 5" - ВП, ПЗ

2РМ18КУЭ7Г1В1 Розетка кабельная карболит, перекрут – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМ18КУЭ7Г1В1: 2РМ - негерметичный тип соединителя; 18 – условный размер корпуса; К - вид корпуса (кабельный); У - угловой вид патрубка; Э - гайка для экранированного кабеля; 7 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМ(Т)18Б7Ш1В1, 2РМ(Т)18БПН7Ш1В1, 2РМ(Т)18БПЭ7Ш1В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ18КУЭ7Г1В1 Розетка кабельная карболит,ГЕО.364.126ТУ , перекрут
Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 26,2
Дата изготовленияi 1976-1991
Транслитерация 2RM18KUE7G1V1 Cable socket karbolit, ASHDK.434410.062TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМ
Условный размер корпуса 18
Диаметр контактов 7 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ18КПН7Г1В1

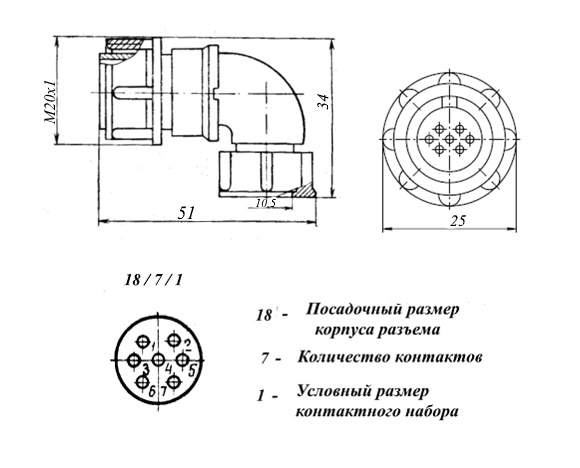

Габаритные размеры L*W*H 25х51х34 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 7 контактов Ø 1 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M20х1 mm
Диаметр корпуса 25 mm
Длина корпуса 51 mm
Высота корпуса 34 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 40 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМ18КУЭ7Г1В1 ЛТАВА, фото
2РМ18КУЭ7Г1В1 ЛТАВА
2РМ18КУЭ7Г1В1 ЭЛЕКОН, фото
2РМ18КУЭ7Г1В1 ЭЛЕКОН

Функциональные аналоги

2РМ18КУЭ7Г1А1 ЭЛЕКОН, фото
2РМ18КУЭ7Г1А1 ЭЛЕКОН
2РМ18КУЭ7Г1А1 ЛТАВА, фото
2РМ18КУЭ7Г1А1 ЛТАВА
2РМ18КУЭ7Г1А1 ИСЕТЬ, фото
2РМ18КУЭ7Г1А1 ИСЕТЬ
2РМТ18КУЭ7Г1В1В ЭЛЕКОН, фото
2РМТ18КУЭ7Г1В1В ЭЛЕКОН

Возможные аналоги

2РМ18-7TJWA2, фото
2РМ18-7TJWA2
KLS15-RCS02-2РМ18-7TJWA2, фото
KLS15-RCS02-2РМ18-7TJWA2
2РМТ18КУЭ7Г1В1В ЛТАВА, фото
2РМТ18КУЭ7Г1В1В ЛТАВА
ОНЦ-РГ-09-7/18-Р15, фото
ОНЦ-РГ-09-7/18-Р15
