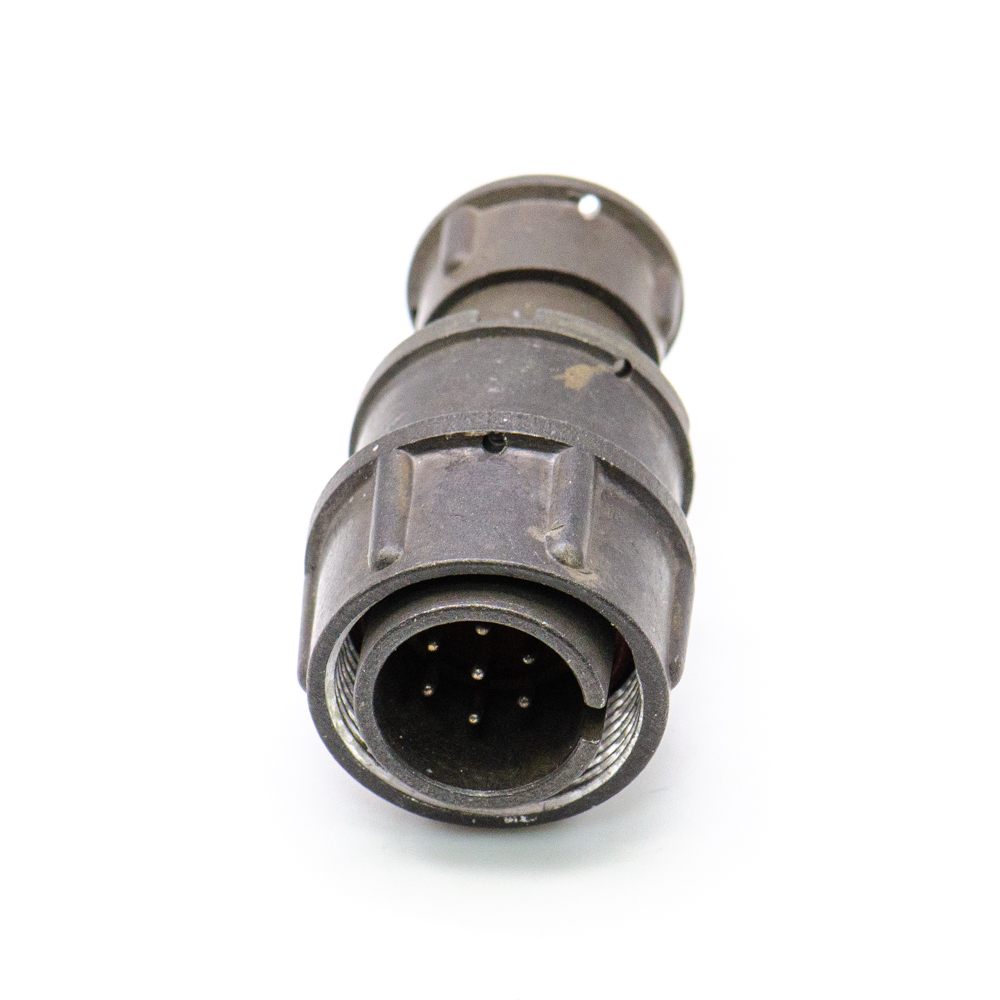

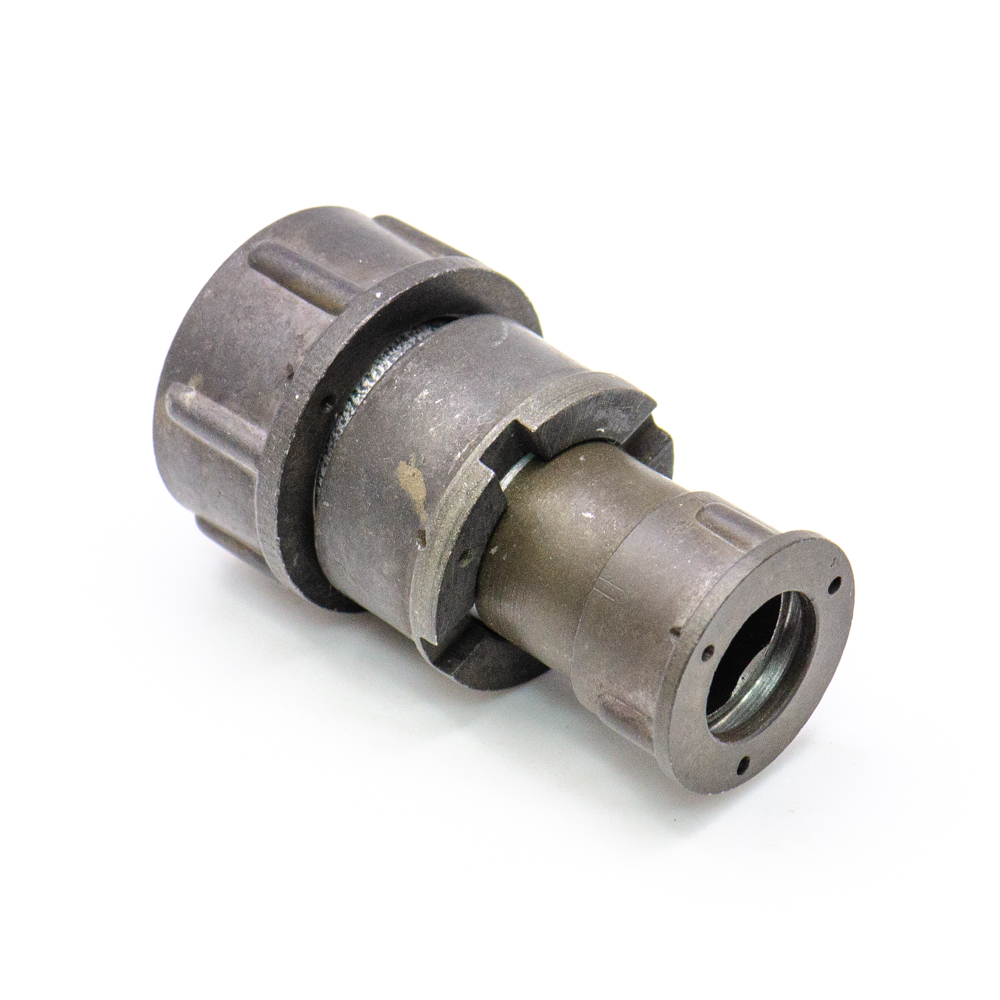

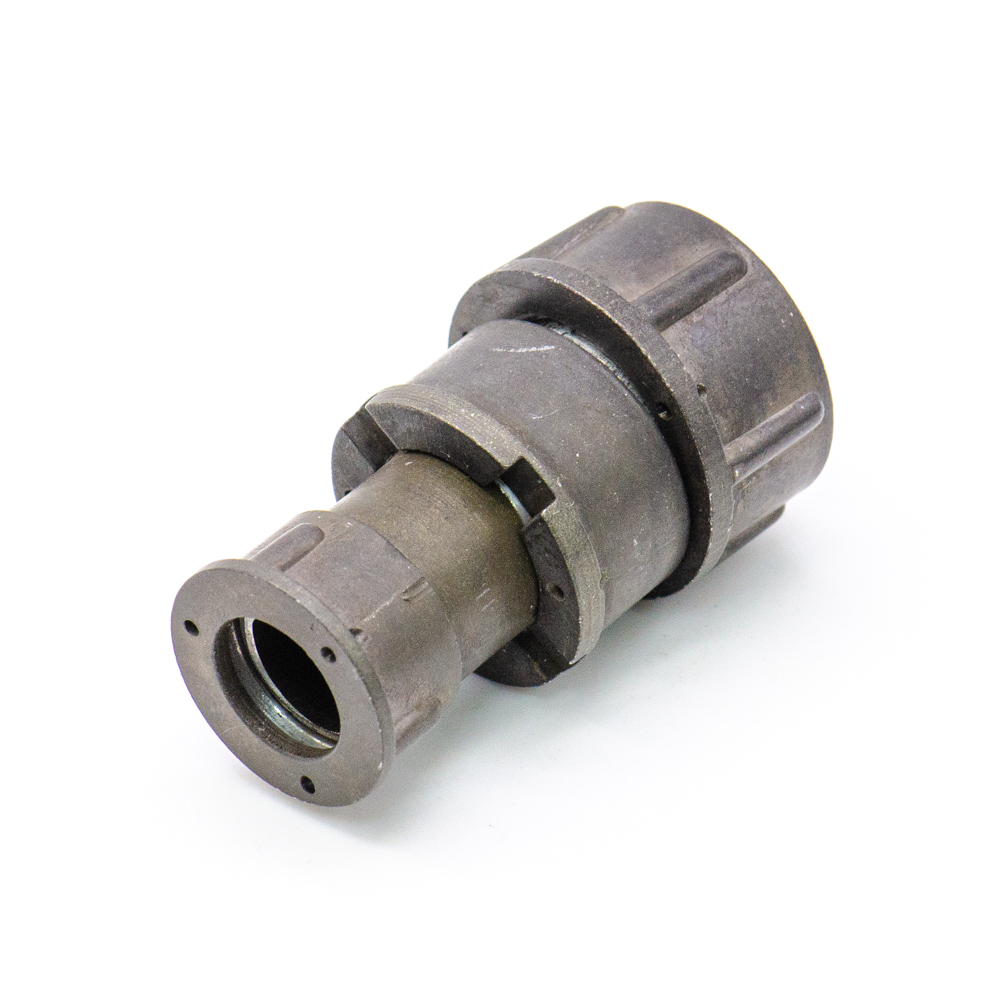

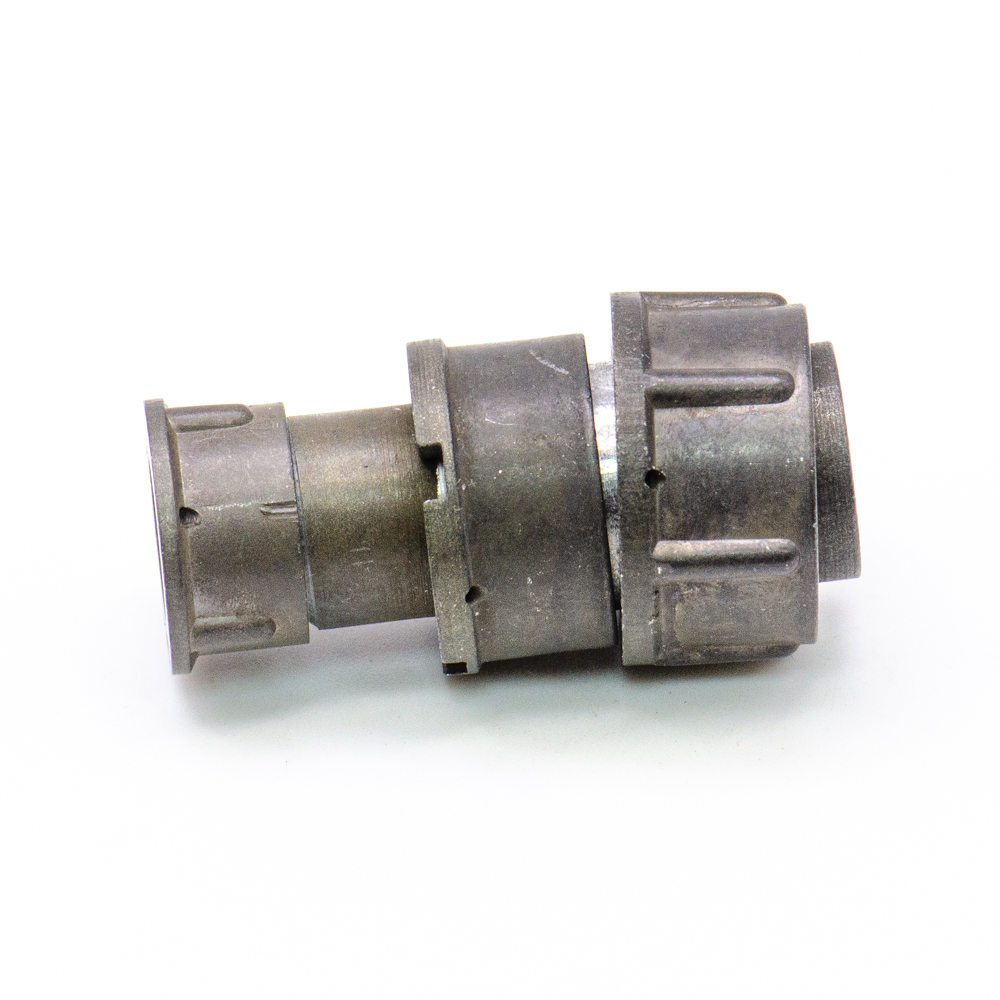

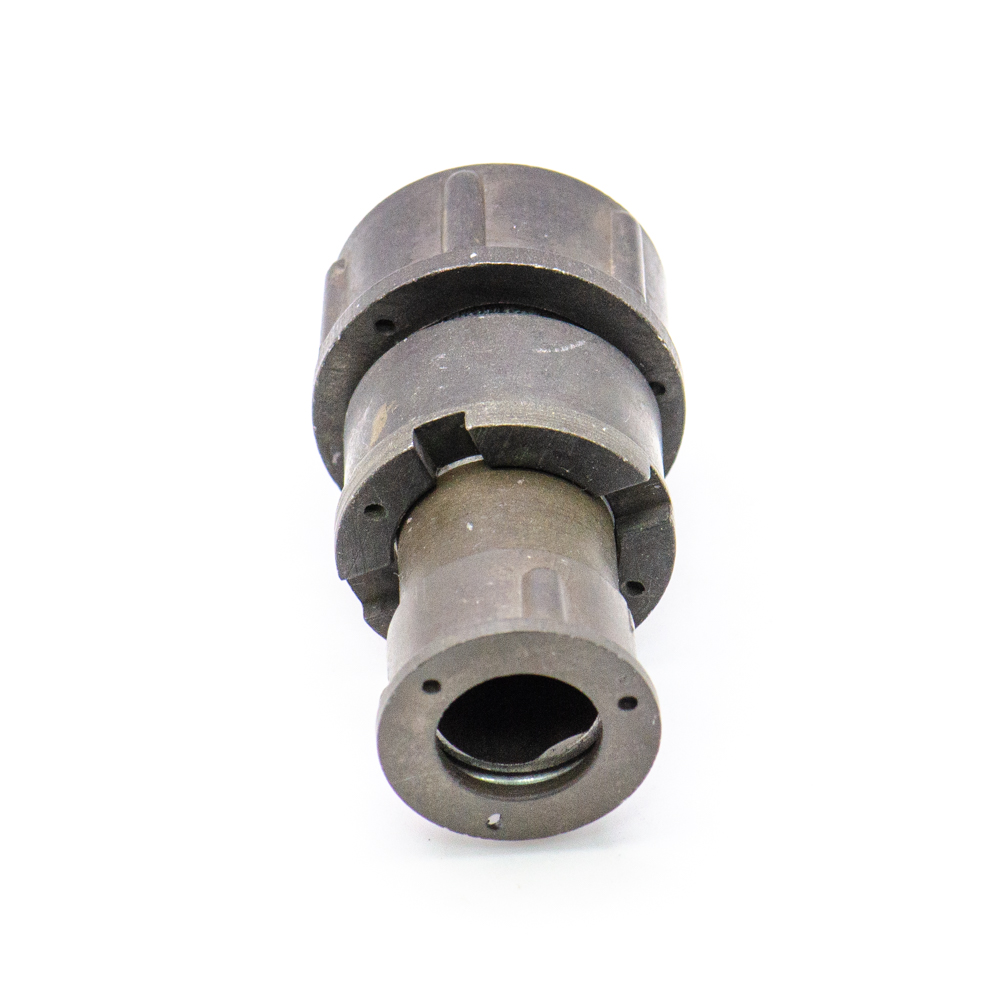

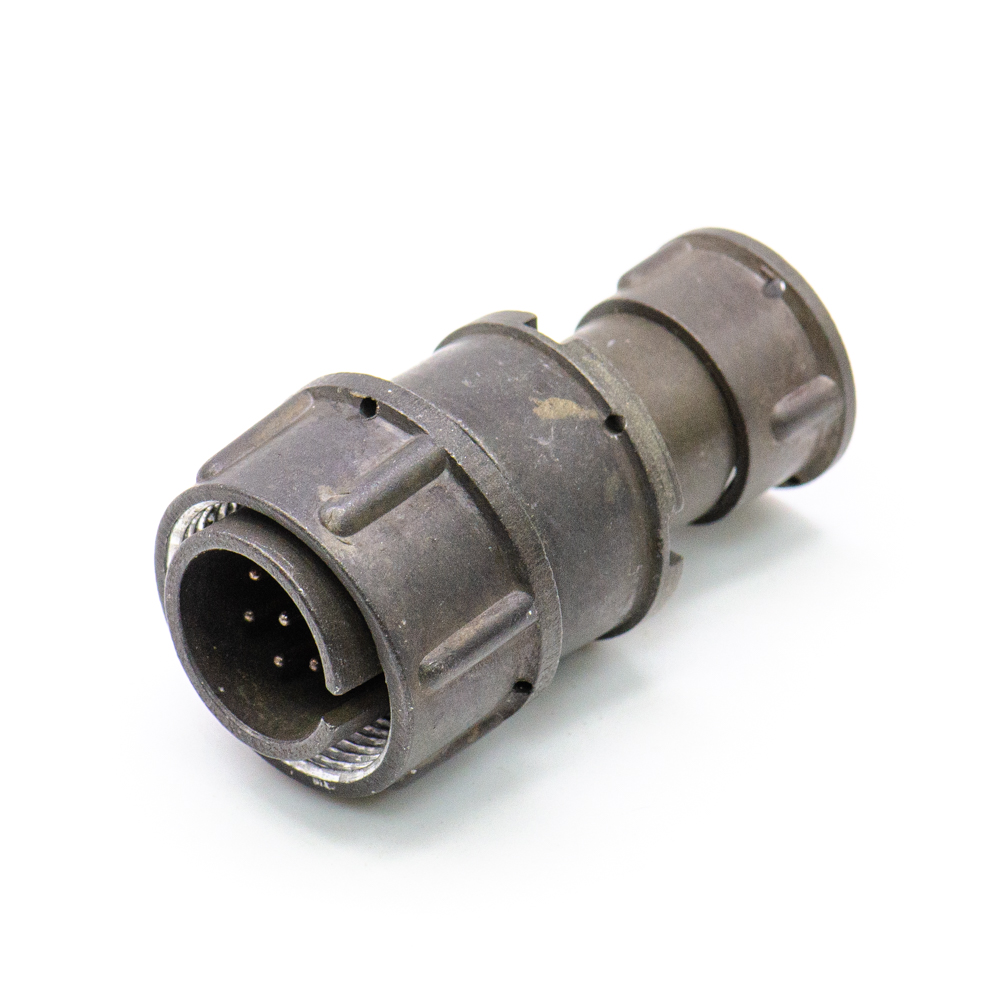

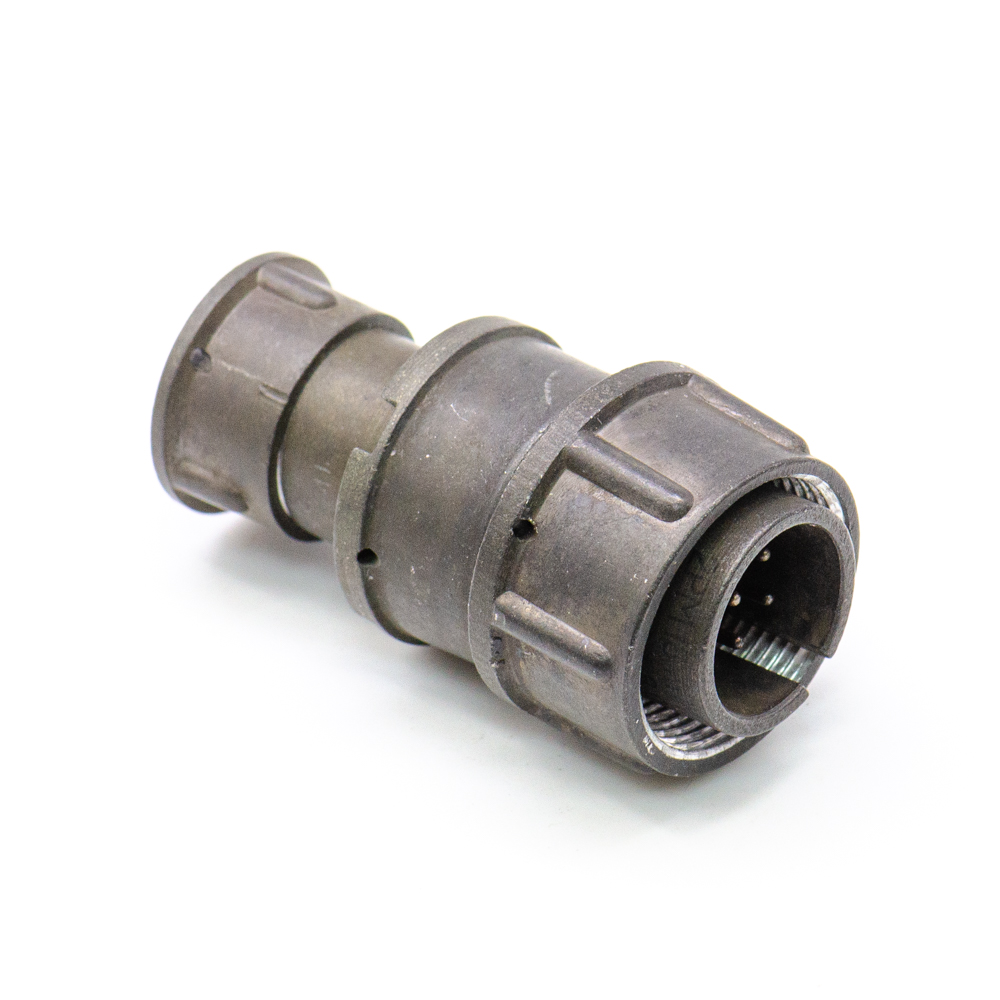

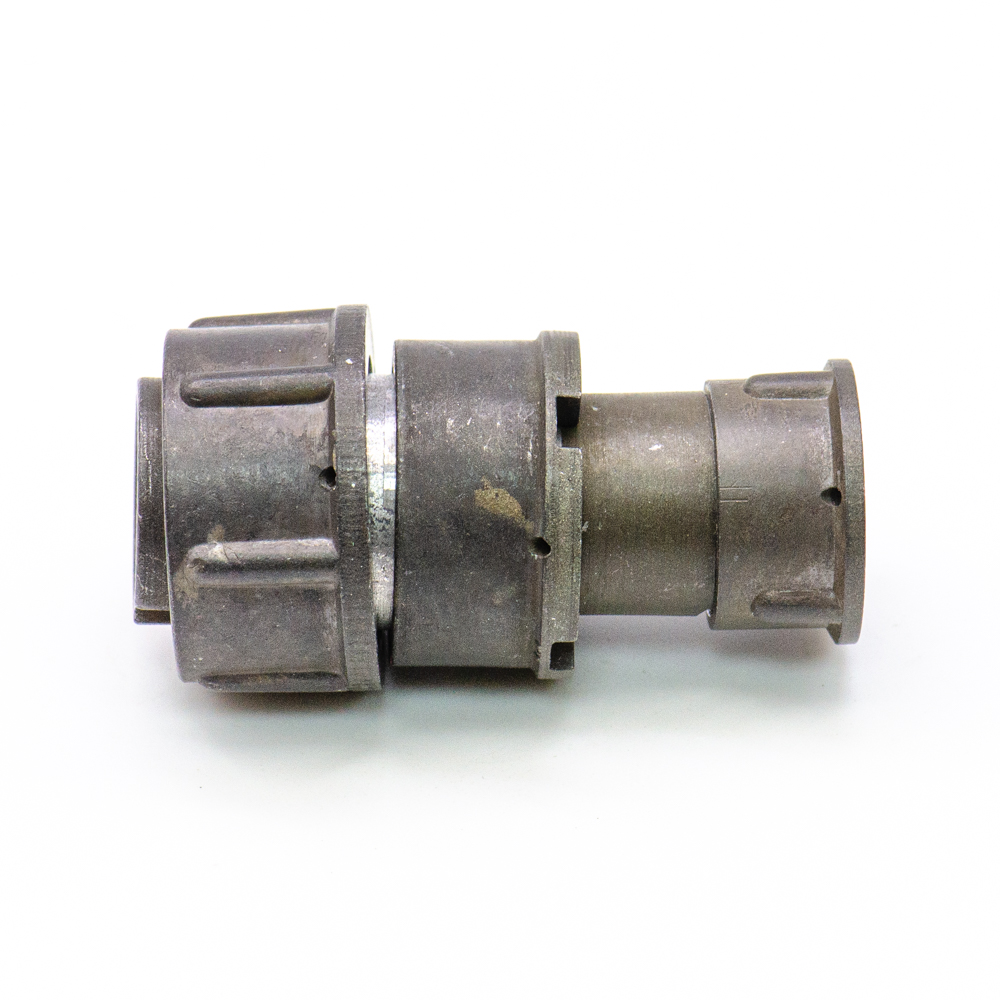

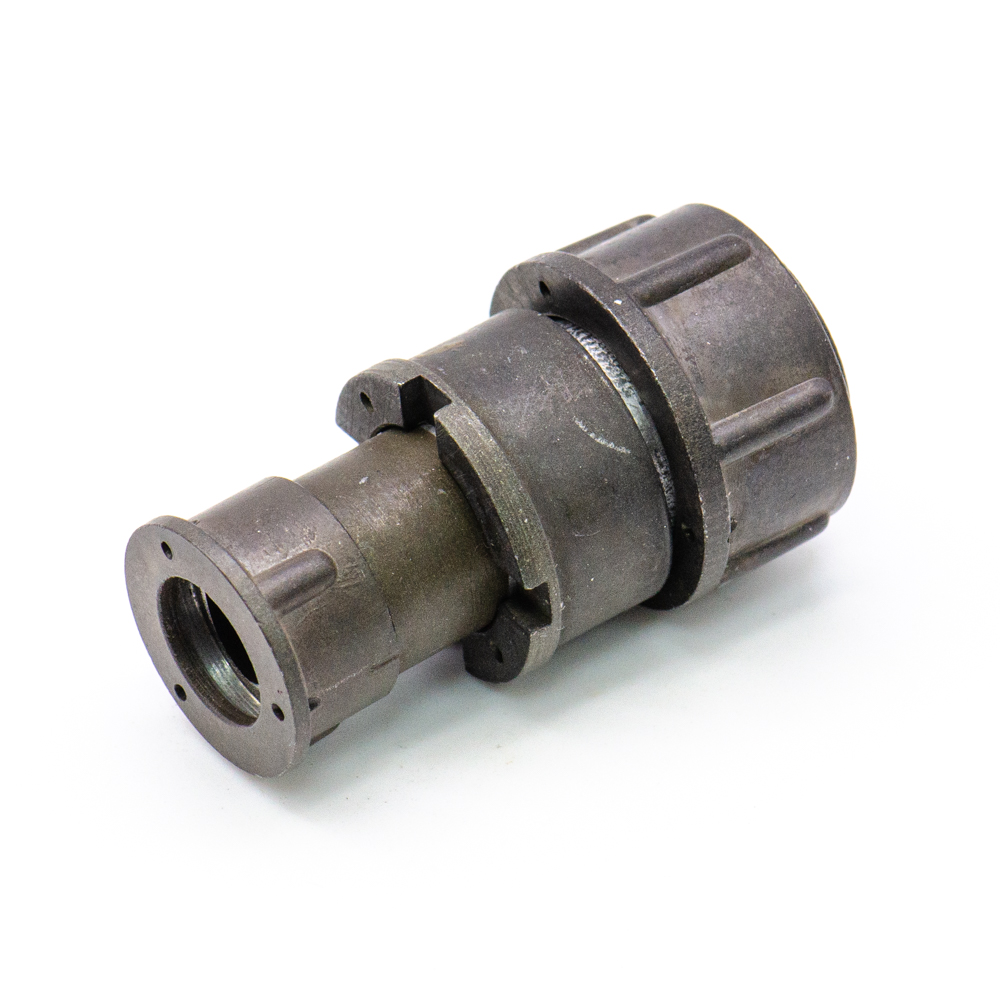

2РМ18КПЭ7Ш1В1 Вилка кабельная (арт. TP-6701)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

No name USSR

Артикул (ID): TP-6701

Масса изделия, гр 23
Срок отгрузки со склада 1 день (в наличии)
Вид приемки Экспорт
ТУ ГЕ0.364.126ТУ
Дата выпуска не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 1

Подробная документация

ID: 404056

На складе 1 шт

Цена от
Включая НДС
895 ₽
1 шт. 895 ₽

Количество

Быстрый заказ

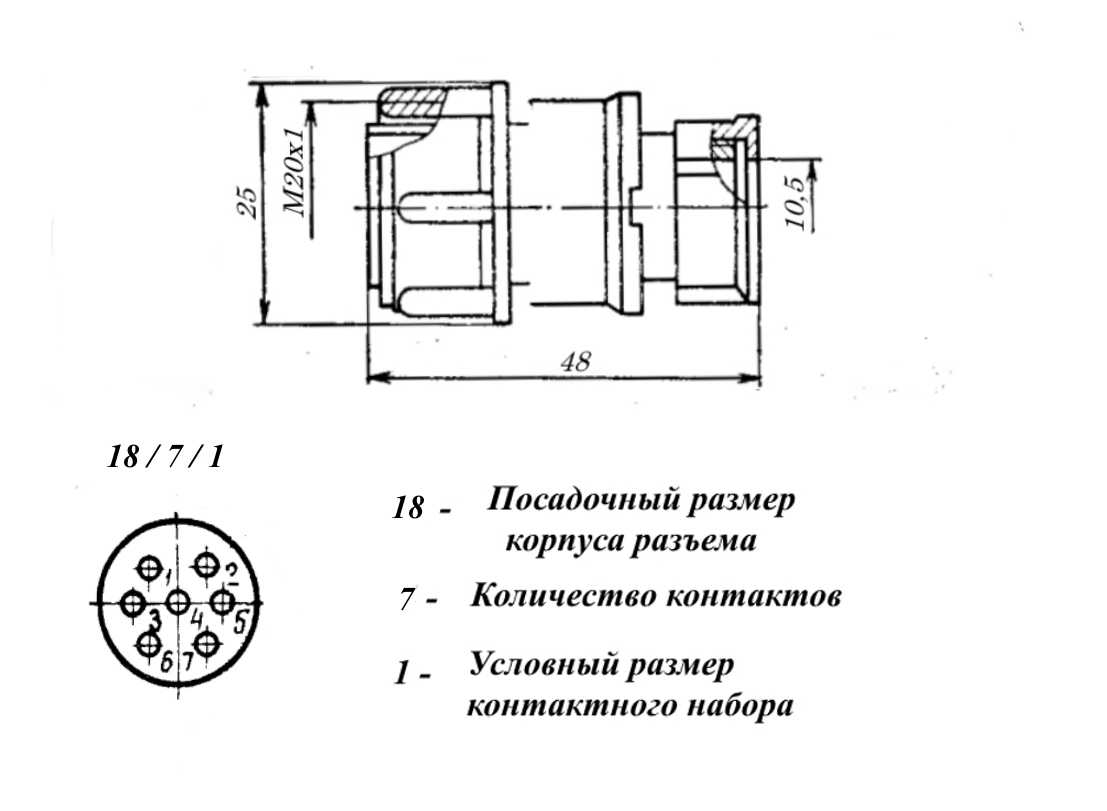

Разъём низкочастотный цилиндрический малогабаритный 2РМ18КПЭ7Ш1В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 18 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 7 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)18Б7Г1В1, 2РМ18бпн(э)7Г1В1, 2РМТ184пн(э)7Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РМ18КПЭ7Ш1В1 Вилка кабельная
Торговая марка	No name USSR
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	Экспорт
Масса изделия, гр	23
Дата выпуска	не указана
Транслитерация	2RM18KPE7SH1V1
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	не указана

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РМ
Количество выводов или контактов	7
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	отсутствует
Цвет изделия	серый
Габаритные размеры LWH	46х25 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для экранированого кабеля
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	560 V
Рабочий ток	7 A
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
