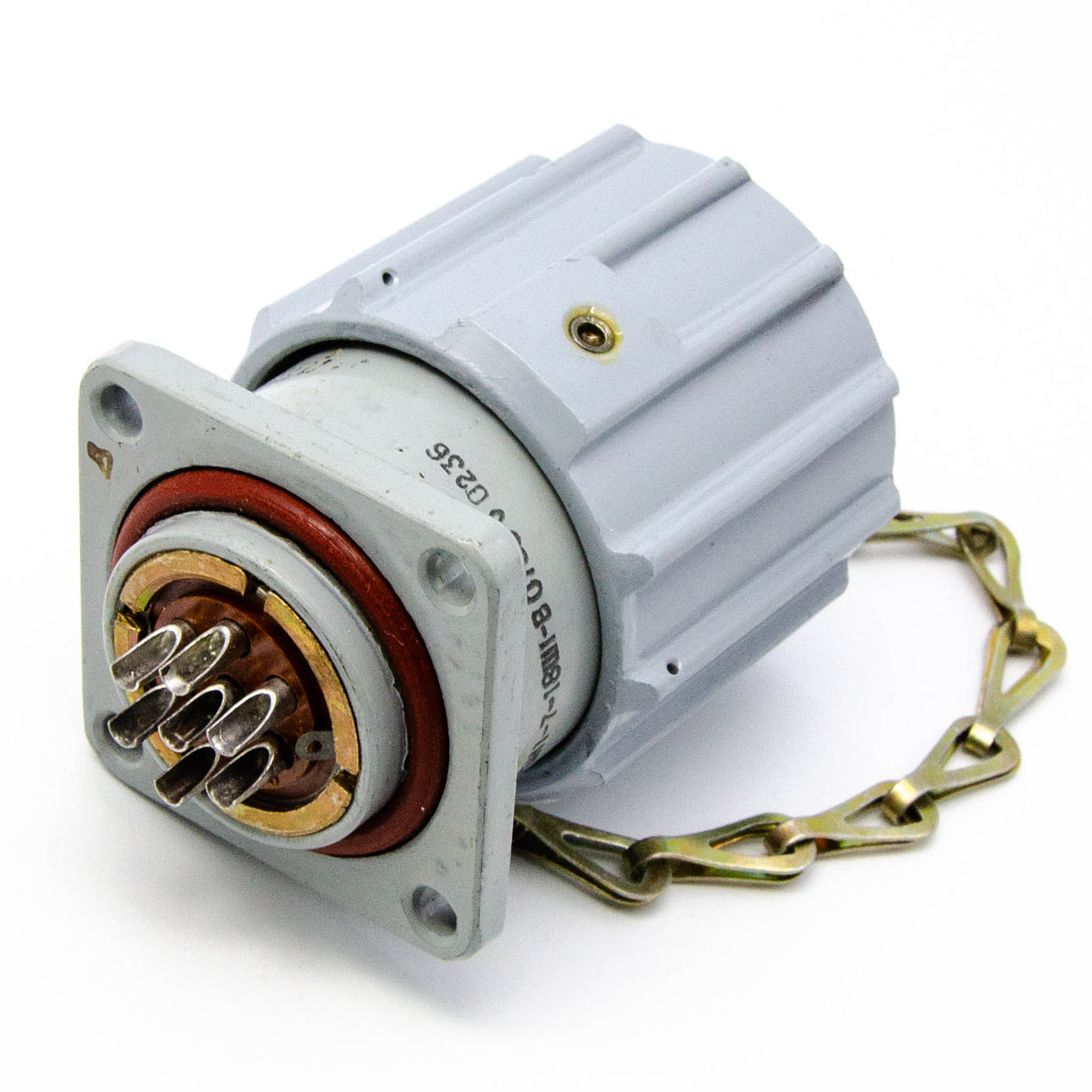

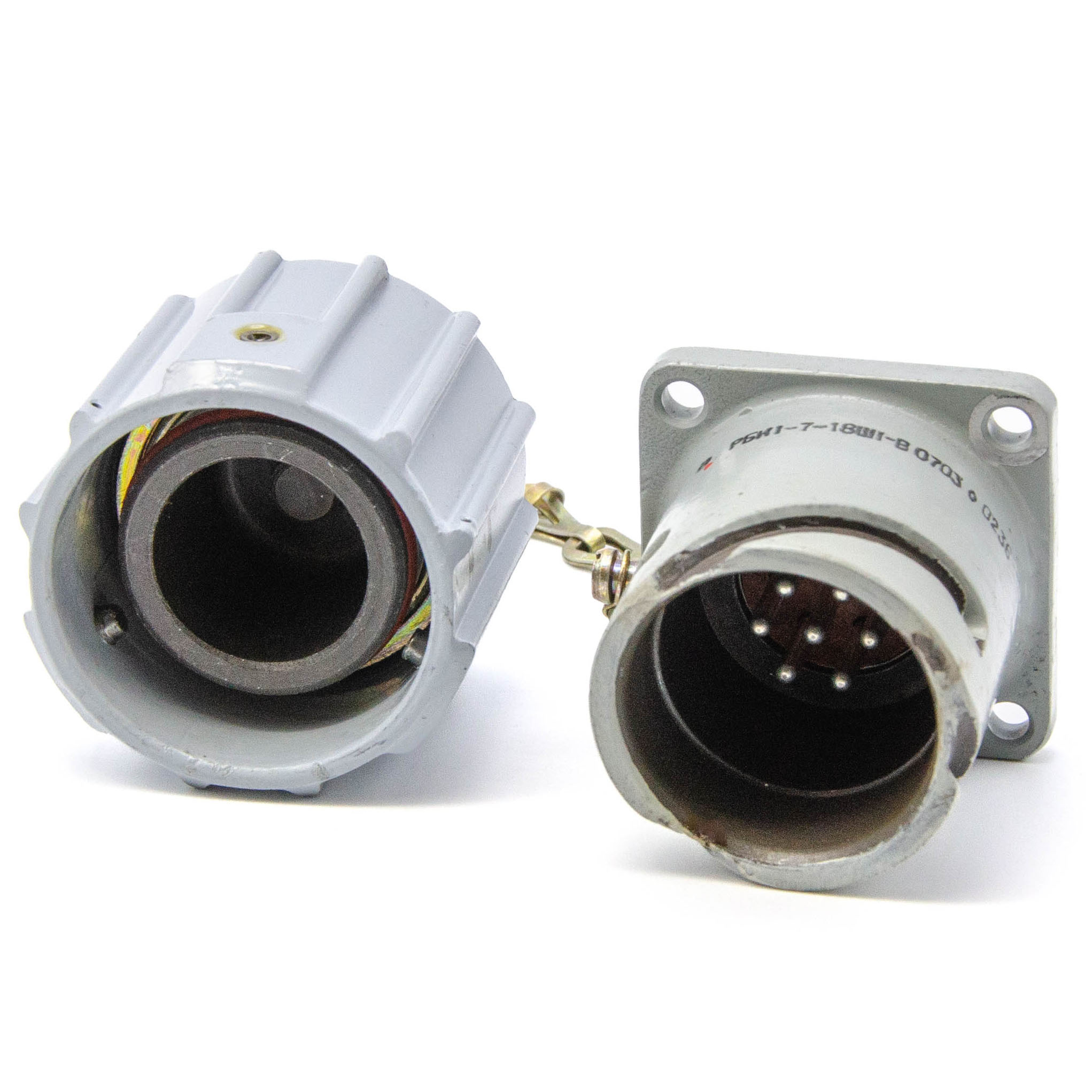

РБН1-7-18Ш1-В Вилка приборная (арт. KP-6110)

РБН1-7-18Ш1-В - расшифровка условного обозначения:
РБН1 - тип соединителя, водонепроницаемое исполнение;
РБН1Б - тип соединителя, брызгозащитное исполнение;
7 - количество контактов;
18 - Сочетание контактов:
  - 2 - контакты диаметром 1,5 мм;
  - 5 - контакты диаметром 5,5 мм;
  - 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
  - 18 - контакты диаметром 2,5 мм;
  - 19 - контакты диаметром 3,5 мм;
  - 26 - контакты диаметром 3,5; 5,5 мм;
Ш - вид контактов: Ш - вилка (штырь), Г - розетка (гнездо);
1 - Конструктивное исполнение;
  - 1 - приборная вилка (розетка);
  - 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
  - 3 - кабельная вилка (розетка) для соединения “кабель-кабель”;
  - 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
В - всеклиматическое исполнение.
Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
Дата выпуска 2003
Вид приемки i "5"- ВП, ПЗ
ТУ АСЛР.434410.020ТУ
Масса изделия, гр 210
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Транслитерация RBN1-7-18SH1-V
Нормы и требования АСЛР.434410.020ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Условный размер корпуса 30
Рабочее положение любое
Метод монтажа пайка
Метод сочленения байонетный
Герметичность да
Диаметр контактов 2,5 mm
Количество выводов или контактов 7
Покрытие выводов или контактов Ag (серебро)

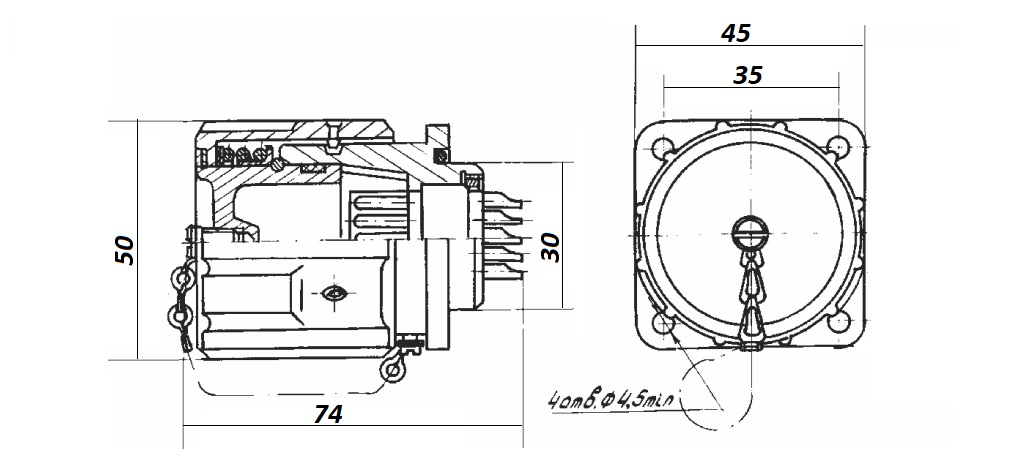

Габаритные размеры L*W*H 73,5х48х59 mm
Фактическая маркировка РБН1-7-18Ш1-В
Цвет изделия серый
Тип кожуха или патрубка нет
Серия низкочастотных соединителей РБН1
Тип контактов штырь

Технические характеристики

Номинальное напряжение 700 V
Рабочий ток 10 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 4 MΩ

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +95
Минимальный срок сохраняемости, лет 25
