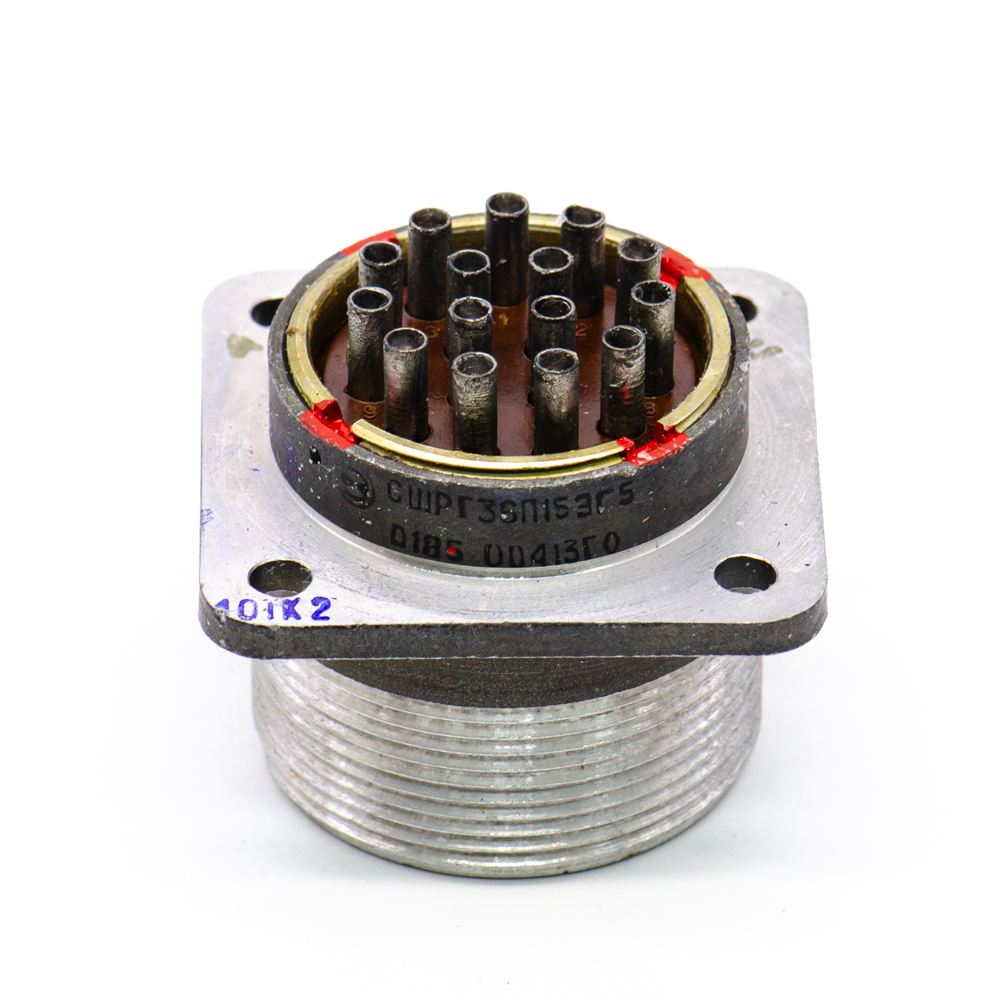

СШРГ36П15ЭГ5 Розетка блочная. "5" (арт. KP-7741)

Розетка СШРГ36П15ЭГ5 соединитель блочный (приборный). Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Блочная часть разъема изготавливается без патрубка. Монтаж экранированными кабелями (проводами). Покрытие контактов - серебро. Расшифровка: СШРГ - тип соединителя герметичный; 36 - условный размер корпуса; П - блочная часть без патрубка; 15 - кол-во контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г-розетка; 5 - сочетание контактов. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Харьковский завод «Радиодеталь», г. Харьков
Страна происхождения
ТУ АСЛР.434410.017ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 94,3
Дата выпуска 1984-1985
Транслитерация SSHRG36P15EG5 Socket
Вид упаковки полиэт. пакет
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.108ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей СШРГ
Условный размер корпуса 36
Количество выводов или контактов 15
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка СШРГ36П15ЭГ5
Цвет изделия темно-серый

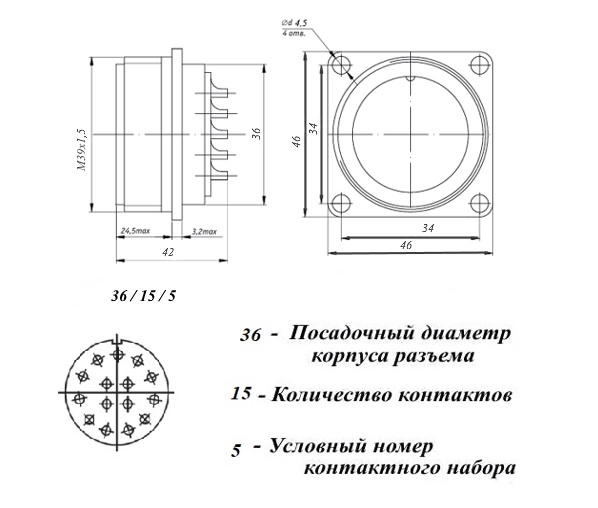

Габаритные размеры L*W*H 46х46х42 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка нет
Герметичность герметичный

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 25 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
