СШРГ36П15ЭГ5 Розетка блочная. (арт. KP-2436)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
СССР
Артикул (ID): KP-2436
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АШДК.434410.079ТУ
Подробная документация
ID: 410516
На складе 1 шт
  • Цена от
    Включая НДС
     650 ₽
  • 1 шт. 650 ₽
Количество
Быстрый заказ

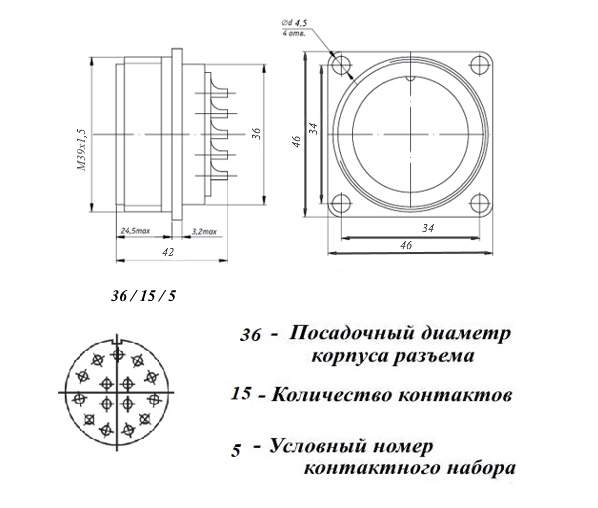

Розетка СШРГ36П15ЭШ5 соединитель блочный (приборный). Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Блочная часть разъема изготавливается без патрубка. Монтаж экранированными кабелями (проводами). Покрытие контактов - серебро. Расшифровка: СШРГ - тип соединителя герметичный; 36 - условный размер корпуса; П - блочная часть без патрубка; 15 - кол-во контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г-розетка; 5 - сочетание контактов. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Харьковский завод «Радиодеталь», г. Харьков
Страна происхождения СССР
ТУ АШДК.434410.079ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 97,44
Дата выпуска 1991
Транслитерация SSHRG36P15EG5 Socket
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.108ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей СШРГ
Условный размер корпуса 36
Количество выводов или контактов 15
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка СШРГ36П15ЭГ5
Цвет изделия темно-серый
Габаритные размеры L*W*H 40х40х42 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 25 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
СШРГ36П15ЭГ5 Розетка блочная.
