СШРГ20П3ЭГ7 Розетка блочная, АШДК.434410.086ТУ(арт. ZA-5648)

No name Russia; " 1" - ОТК

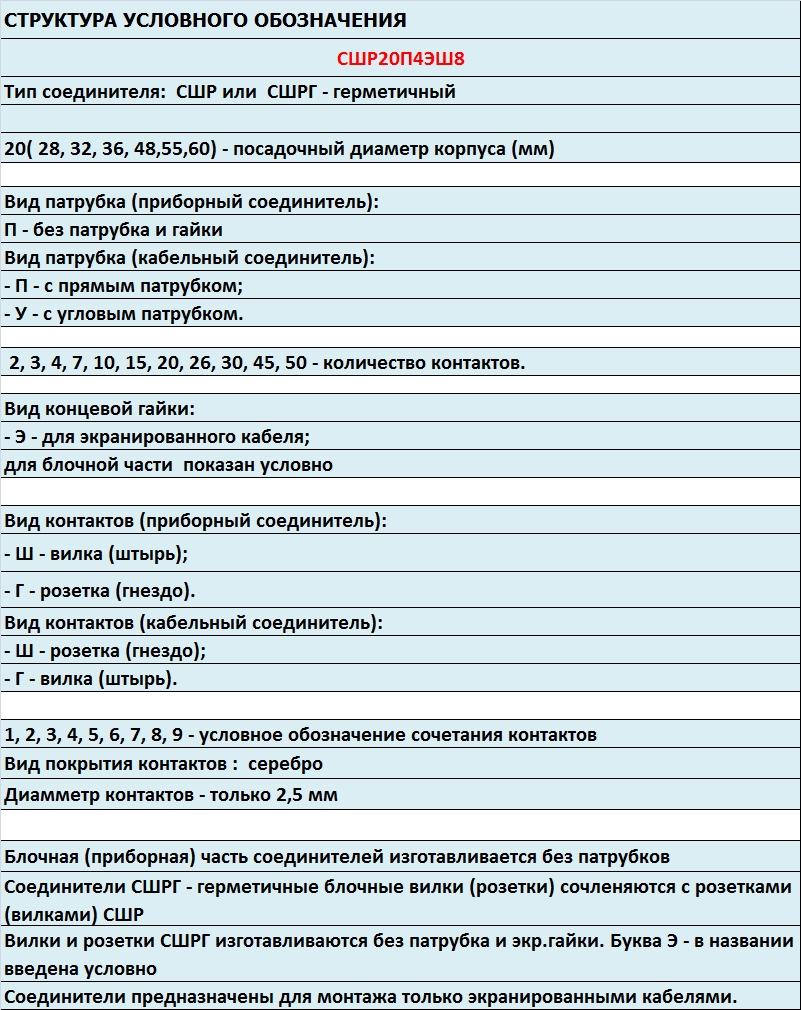

СШРГ20П3ЭГ7 Розетка блочная - разъём низкочастотный герметичный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: СШРГ - тип соединителя; 20 - условный размер корпуса; П – приборная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г -розетка (гнездо); 7 - сочетание контактов (7 - 3 контакта диаметром 2,5 мм). Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки СШР20П3ЭГ7, СШР20У3ЭГ7, 2РТТ20П3ЭГ5, 2РТТ20У3ЭГ5. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СШРГ20П3ЭГ7 Розетка блочная, АШДК.434410.086ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 76
Дата изготовленияi дата не указана
Транслитерация SShRG20P3EG7 Block socket, ASHDK.434410.086TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования АШДК.434410.086ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов СШРГ
Условный размер корпуса 20
Количество контактов 3 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 7 - 3 контакта Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 3 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

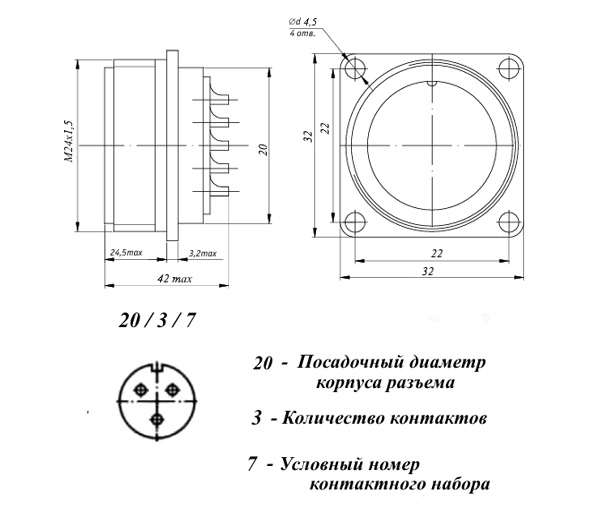

Установочные размеры 22 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M24х1,5 mm
Габаритные размеры L*W*H 32х32х42 mm
Длина корпуса 32 mm
Ширина корпуса 32 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация SShRG20P3EG7 Block socket, ASHDK.434410.086TU
Фактическая маркировка СШРГ20П3ЭГ7
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки СШР, 2РТТ
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., СШР…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 35 A - для контактов Ø 2,5 mm
Рабочий ток на разъем, max 75 A
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 5-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 20 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
