СШР55П30ЭГ1 ОС Вилка кабельная (арт. TN-229)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): TN-229
  • Масса изделия, гр 204
  • Вид приемки "9"- ОС
  • ТУ ГЕО.364.107 ТУ
  • Дата выпуска 1986
  • Срок отгрузки со склада 1 день (в наличии)
Подробная документация
ID: 281033
На складе 1 шт
  • Цена от
    Включая НДС
     924 ₽
  • 1 шт. 924 ₽
Количество
Быстрый заказ

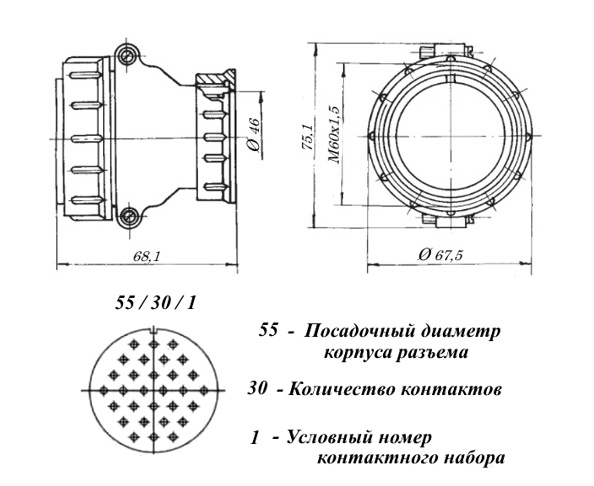

СШР55П30ЭГ1 - Вилка с прямым кожухом - предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Расшифровка: СШР - тип соединителя, 55 - условный размер корпуса, П - прямой патрубок, 30 - количество контактов, Э - для экранированного кабеля. Г - вилка для кабельной части, 1 - обозначение сочетания контактов.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 204
Дата выпуска 1986
Транслитерация SSHR55P30EG1
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей СШР
Условный размер корпуса 55
Количество выводов или контактов 30
Условный номер контактного набора 1 - 30 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ОССШР55П30ЭГ1
Цвет изделия темно-серый
Габаритные размеры L*W*H 74х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
СШР55П30ЭГ1 ОС Вилка кабельная
