СШР48У26ЭШ3 ОС Розетка кабельная (арт. TD-9786)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Розетка СШР48У26ЭШ3 ОС соединитель кабельный. Предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Кабельная часть разъема с прямым патрубком. Монтаж экранированными кабелями (проводами). Покрытие контактов - серебро. Расшифровка: СШР - тип соединителя; 48 - условный размер корпуса; У - кабельная часть с угловым патрубком; 26 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 3 - условный номер сочетания контактов. Доп. информация см в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СШР48У26ЭШ3 ОС Розетка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения
Дата выпуска 1997
Вид приемки "5"
ТУ ГЕО.364.107 ТУ
Масса изделия, гр 247
Вид упаковки самоупаковка
Транслитерация SSHR48U26ESH3

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция розетка кабельная
Метод монтажа объёмный
Метод сочленения резьбовой
Тип контакта круглый
Количество выводов или контактов 26
Покрытие выводов или контактов Ag (серебро)

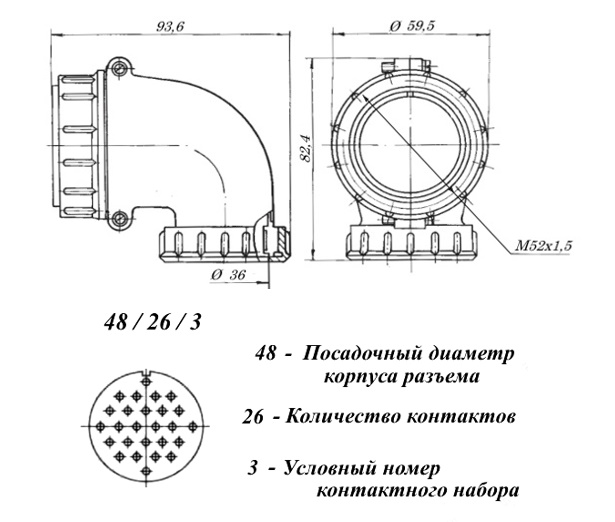

Габаритные размеры L*W*H 94х60х82,5 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Фактическая маркировка СШР48П26ЭШ3
Цвет изделия темно-серый
Ресурс 500 циклов
Тип кожуха или патрубка угловой для экранированного кабеля

Технические характеристики

Номинальное напряжение 850 V
Рабочий ток 6 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 1 mΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²

Условия эксплуатации

Климатическое исполнение УХЛ
Интервал рабочих температур от -60 до +60°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 25 лет
Минимальная наработка при температуре max +80°С 1000 час
Срок отгрузки со склада 1 день
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
