СШР48П26ЭШ3Н Розетка кабельная (арт. TN-4095)

Розетка СШР48П26ЭШ3Н соединитель кабельный. Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Кабельная часть разъема с прямым патрубком. Монтаж экранированными кабелями (проводами). Покрытие контактов - никель. Расшифровка: СШР - тип соединителя; 48 - условный размер корпуса; П - кабельная часть с прямым патрубком; 26 - кол-во контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 2 - сочетание контактов. Доп. информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 210
Дата выпуска 1983
Транслитерация SSHR48P26ESH3N
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей СШР
Условный размер корпуса 48
Количество выводов или контактов 26
Условный номер контактного набора 3 - 26 контактов Ø 2,5 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка СШР48П26ЭШ3Н
Цвет изделия темно-серый

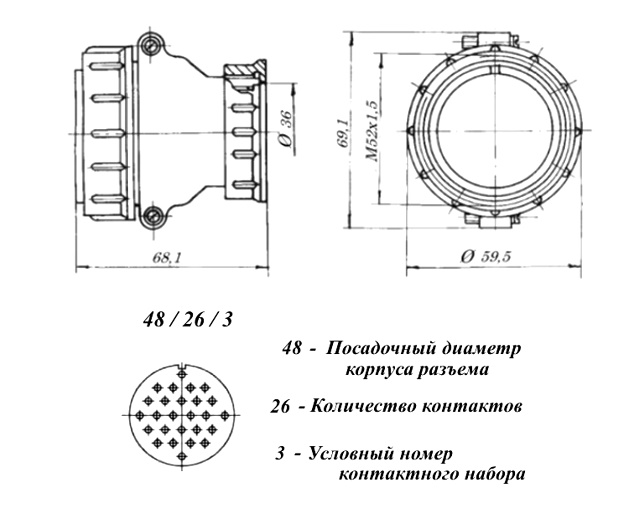

Габаритные размеры L*W*H 72х71 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 6 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
