СШР36У15ЭГ5 Вилка кабельная, 2019г (арт. TA-672)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Соединитель СШР36У15ЭГ5 - вилка. Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ). Конструктивное исполнение кабельной части: У - с угловым патрубком. Сочленение соединителя – резьбовое, поляризация корпусов одношпоночная. Вид гайки патрубка: Э – для экранированного кабеля. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СШР36У15ЭГ5 Вилка кабельная, 2019г
Торговая маркаЭлекон-Казань
Страна происхождения РОССИЯ
ТУАСЛР.434410.019 ТУ
Вид приемки "5"
Масса изделия, гр132
ТранслитерацияSSHR36U15EG5
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов15
Условный номер контактного набора5 - 15 контактов Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкаугловой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаСШР36У15ЭГ5
Цвет изделиятемно-серый

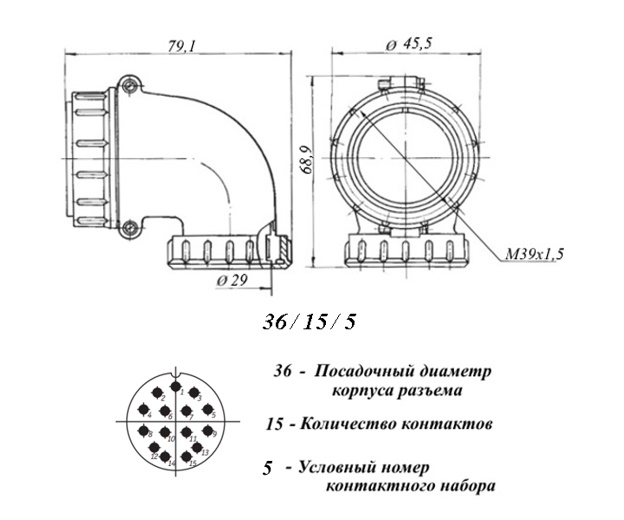

Габаритные размеры L*W*H 45х68х79 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток20 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия10000 m/с²
Ускорение при механическом ударе многокр. действия1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения25 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
