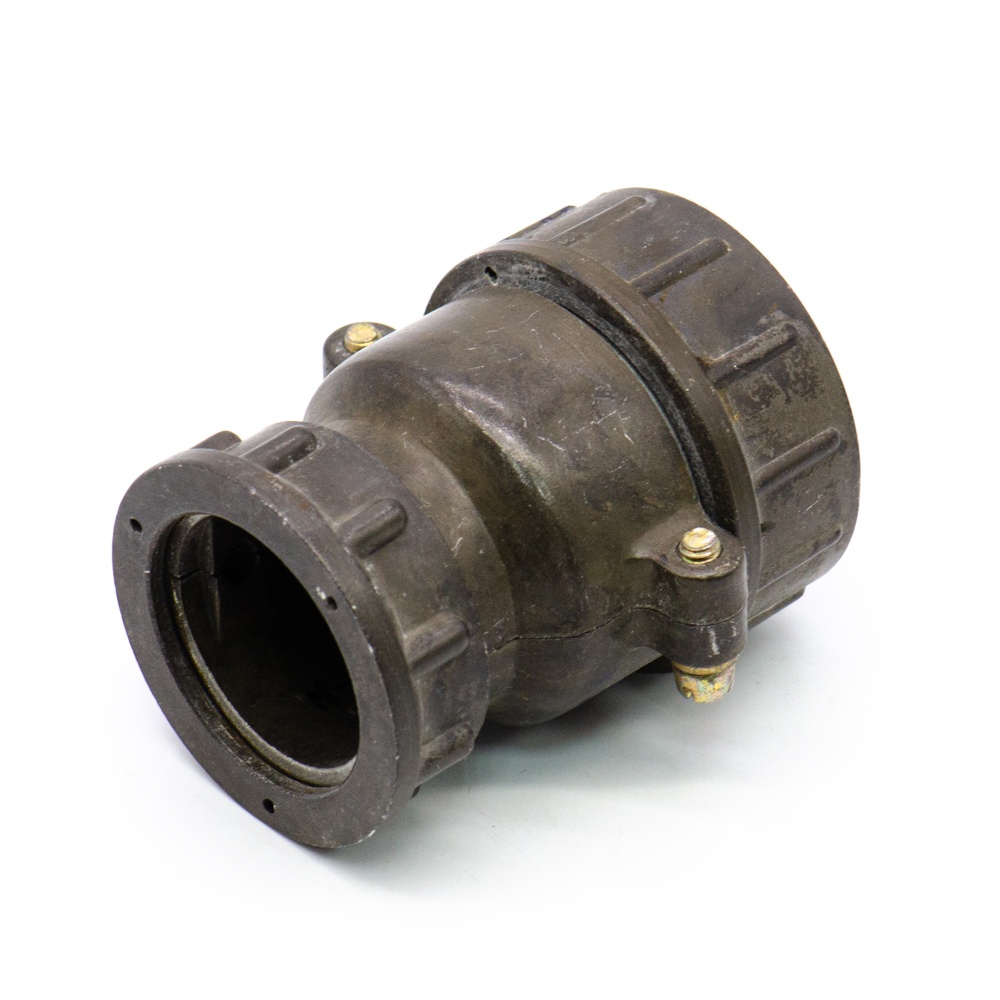

СШР36П15ЭШ5 Розетка кабельная, "5" (арт. TO-2799)

Артикул (ID): TO-2799
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1977-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АСЛР.434410.019 ТУ
Подробная документация
ID: 331175
На складе 8 шт
  • Цена от
    Включая НДС
     1400 ₽
  • 1 шт. 1400 ₽
Количество
Быстрый заказ

Соединитель СШР36П15ЭШ5 - вилка. Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ). С прямым патрубком. Сочленение соединителя – резьбовое, поляризация корпусов одношпоночная. Вид гайки патрубка: Э – для экранированного кабеля. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ АСЛР.434410.019 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 128,4
Дата выпуска 1977-1990
Транслитерация SSHR36P15ESH5
Вид упаковки картонная коробка
Состояние упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования АСЛР.434410.019 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей СШР

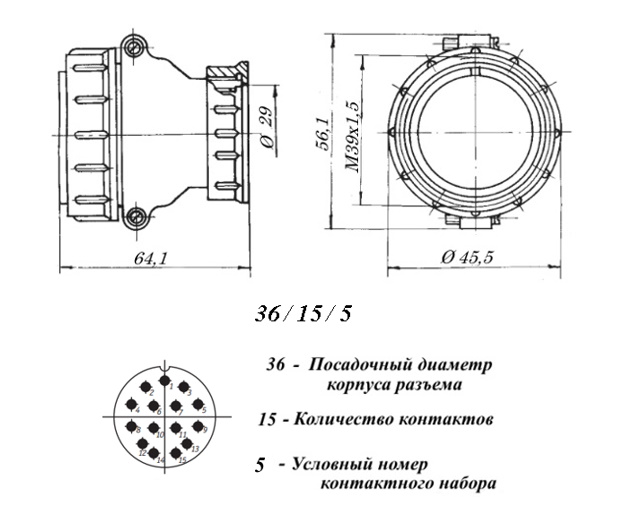

Условный размер корпуса 36
Количество выводов или контактов 15
Условный номер контактного набора 5 - 15 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка СШР36П15ЭШ5
Цвет изделия темно-серый
Габаритные размеры L*W*H 45х68х79 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
СШР36П15ЭШ5 Розетка кабельная, "5"   (datasheet)
