СШР32П10ЭШ4 Вилка блочная, 1992 (арт. TP-1452)

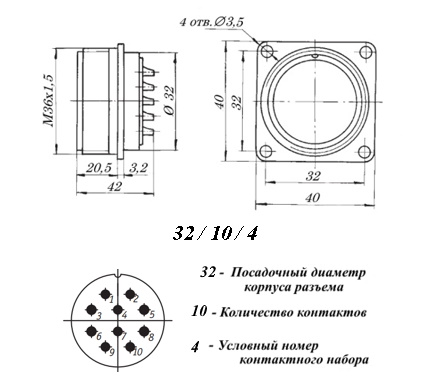

Вилка СШР32П10ЭШ4 соединитель блочный (приборный). Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Блочная часть разъема изготавливается без патрубка. Монтаж экранированными кабелями (проводами). Покрытие контактов - серебро. Расшифровка: СШР - тип соединителя негерметичный; 32 - условный размер корпуса; П - блочная часть без патрубка; 10 - кол-во контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 4 - сочетание контактов. Доп. информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 76
Дата выпуска 1992
Транслитерация SSHR32P10ESH4
Вид упаковки самоупаковка
Дата изготовленияi 1992-2017
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей СШР
Условный размер корпуса 32
Количество выводов или контактов 10
Условный номер контактного набора 4 - 10 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка СШР32П10ЭШ4
Цвет изделия темно-серый
Габаритные размеры L*W*H 38х40х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1,5 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение 850
Рабочий ток 25 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 10 000
Ускорение при механическом ударе многокр. действия 1 500

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
