СШР28П4ЭШ8 Розетка кабельная, 1990г (арт. OP-709)

к сравнению отложить

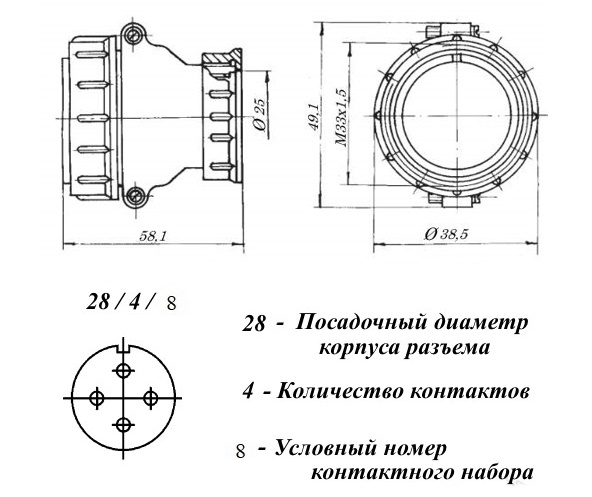

СШР28П4ЭШ8 Розетка кабельная, 1990г фото

АО «Нур»

Артикул (ID): OP-709

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕО.364.107 ТУ

Подробная документация

ID: 232907

На складе 4 шт

Цена от
Включая НДС
450 ₽
1 шт. 450 ₽

Количество

Быстрый заказ

Соединитель ШР28П4ЭШ8   предназначен для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).
Температура среды  - от -60оС до +60оС
Атмосферное давление , Па – 1,3*10(-4)
Диапазон рабочих частот , Гц - 1-5000
Максимальная токовая нагрузка на 1 контакт :
d  -  1,5 мм = 20 А
Поляризация  корпусов одношпоночная.
Покрытие контактов - серебро.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Нур»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	75
Дата изготовленияi	1976-1991
Транслитерация	SSHR28P4ESH8
Вид упаковки	самоупаковка
Нормы и требования	ГЕО.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	СШР
Условный размер корпуса	28
Количество выводов или контактов	4
Условный номер контактного набора	8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	СШР28П4ЭШ8
Цвет изделия	темно-серый
Габаритные размеры LWH	44х54 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для экранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	25 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +35°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Срок отгрузки со склада	1 день (в наличии)
