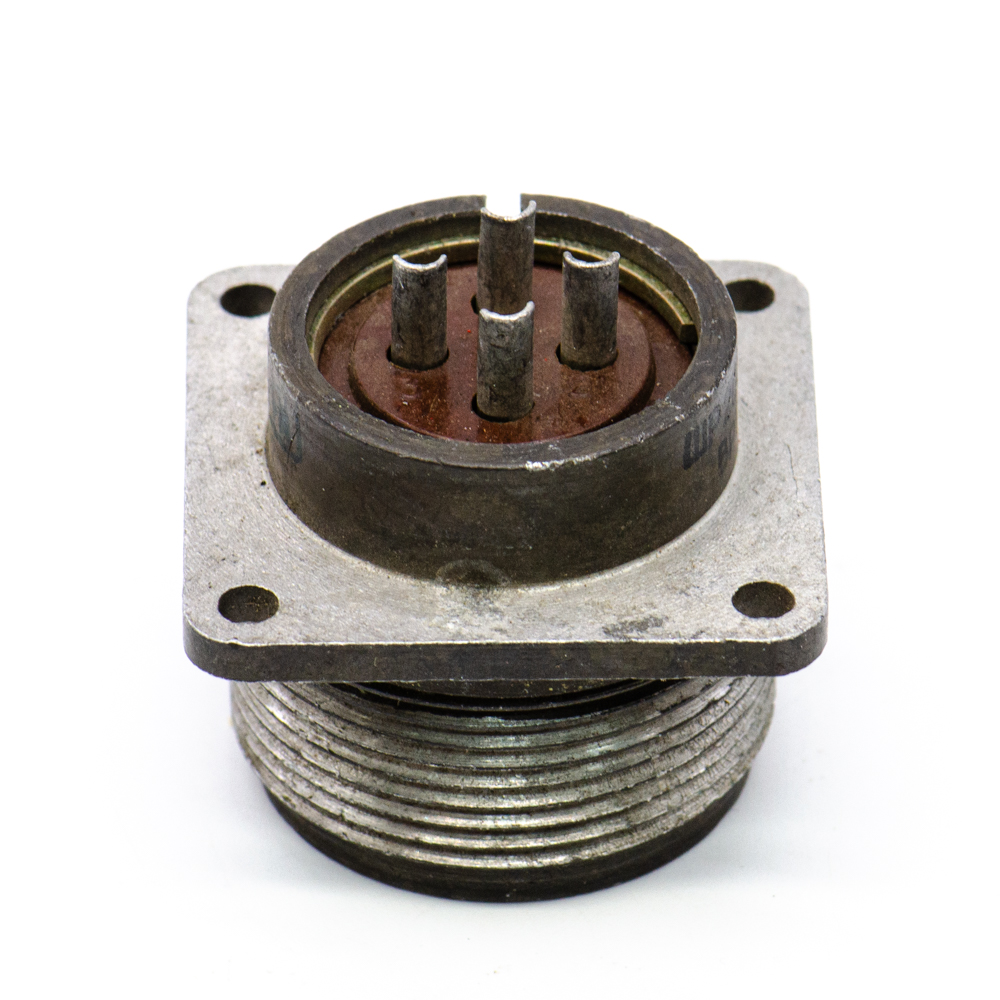

СШР28П4ЭГ8 Вилка блочная, перекрут (арт. KP-7702)

Соединители предназначены для работы в электрических цепях
постоянного и переменного (частотой до 3 МГц) токов при
напряжении до 850 В (амплитудное значение).
Расшифровка условного обозначения:
СШР28П4ЭГ8
СШР - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
4 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
8 - обозначение сочетания контактов (условное число). Вся дополнительная информация находится во вложении, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ ГЕ0.364.107ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 48,25
Дата выпуска 1968
Транслитерация SSHR28P4EG8
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Дата изготовленияi 1959-1991
Нормы и требования ГЕ0.364.107ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей СШР
Условный размер корпуса 28
Количество выводов или контактов 4
Условный номер контактного набора 8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка ШР28П4ЭГ8
Цвет изделия серый
Габаритные размеры L*W*H 38х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность нет
Дополнительные характеристики перекрут

Технические характеристики

Сопротивление контактов не более 10 mΩ
Номинальное напряжение 850 V
Рабочий ток 25 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Атмосферное давление 1,3·10-4 Па (10-6 мм рт. ст.)
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
