СШР20П2ЭШ6 Розетка кабельная,

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Соединитель СШР20П2ЭШ6  предназначен для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).
Температура среды  - от -60оС до +60оС
Атмосферное давление , Па – 1,3*10(-4)
Диапазон рабочих частот , Гц - 1-5000
Максимальная токовая нагрузка на 1 контакт :
d  -  2,5 мм = 35 А
Максимальная токовая нагрузка на весь соединитель - 50 А
Поляризация  корпусов одношпоночная.
Покрытие контактов - серебро.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СШР20П2ЭШ6 Розетка кабельная,
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУГЕ0.364.107 ТУ
Вид приемки "5"
Масса изделия, гр49
Дата выпуска1978 - 1981 гг
ТранслитерацияSSHR20P2ESH6
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная
Тип контактакруглый
Количество выводов или контактов2
Условный номер контактного набора6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаСШР20П2ЭШ6
Цвет изделиятемно-серый

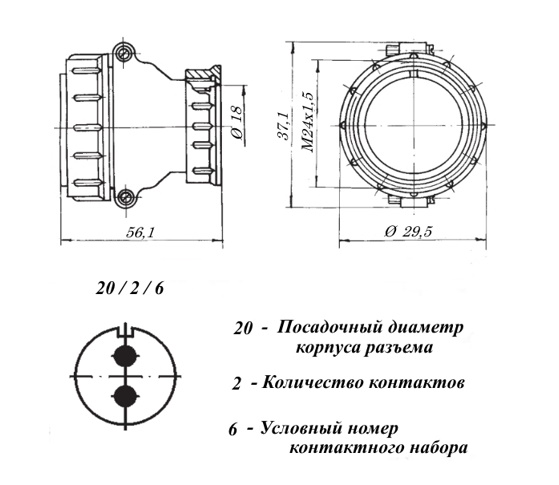

Габаритные размеры L*W*H 37х29х56 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток20 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия10000 m/с²
Ускорение при механическом ударе многокр. действия1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения25 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
