СПМ-ЭЦ4КР28/7-11ПЭ-У Розетка кабельная (Аналог ШР28П7ЭШ9-К), СЦДЕ.638450.001ТУ(арт. SS-18)

ООО " СПЕЦМАШЭЛЕКТРО" ; " 1" - ОТК
РОССИЯ
Артикул (ID): SS-18
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 2025
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования СЦДЕ.638450.001ТУ
Подробная документация
Аналоги и альтернативы
ID: 528740
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СПМ-ЭЦ4КР28/7-11ПЭ-У Розетка кабельная (Аналог ШР28П7ЭШ9-К) - разъем электрический цилиндрический резьбового сочленения для внутреннего монтажа. Структура условного обозначения: СПМ-ЭЦ – название: электрический цилиндрический; 4 – тип соединителя: негерметичный; К – вид корпуса: кабельный; Р – вид соединителя: розетка (гнездо); 28 – условный размер корпуса; 7 – количество контактов; 11 сочетание контактов (7 контакта диаметром 2,5 мм); П – вид патрубка: прямой; Э – вид гайки патрубка: для экранированного; покрытие контактов – серебро; У - климатическое исполнение: УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СПМ-ЭЦ4КР28/7-11ПЭ-У Розетка кабельная (Аналог ШР28П7ЭШ9-К), СЦДЕ.638450.001ТУ
Минимальная отгрузка 50 шт.
Торговая марка ООО "СПЕЦМАШЭЛЕКТРО"
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 85
Дата изготовленияi 2025
Транслитерация SPM-EC4KR28/7-11PE-U Cable socket (Analog ShR28P7ESh9-K), SCDE.638450.001TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования СЦДЕ.638450.001ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов СПМ-ЭЦ (аналог ШР)
Условный размер корпуса 28
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 11 - 7 контактов Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 7 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M33х1,5 mm
Габаритные размеры L*W*H 62х38,5х51 mm
Диаметр корпуса 38,5 mm
Длина корпуса 62 mm
Высота корпуса 51 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация SPM-EC4KR28/7-11PE-U Cable socket (Analog ShR28P7ESh9-K), SCDE.638450.001TU
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РТТ, 2РТ-А, ШР...
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 35 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 150 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Атмосферное давление от 1,3х10⁻⁴ Pa до 1,2х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
СПМ-ЭЦ4КР28/7-11ПЭ-У Розетка кабельная (Аналог ШР28П7ЭШ9-К), СЦДЕ.638450.001ТУ   (datasheet)

Возможные аналоги

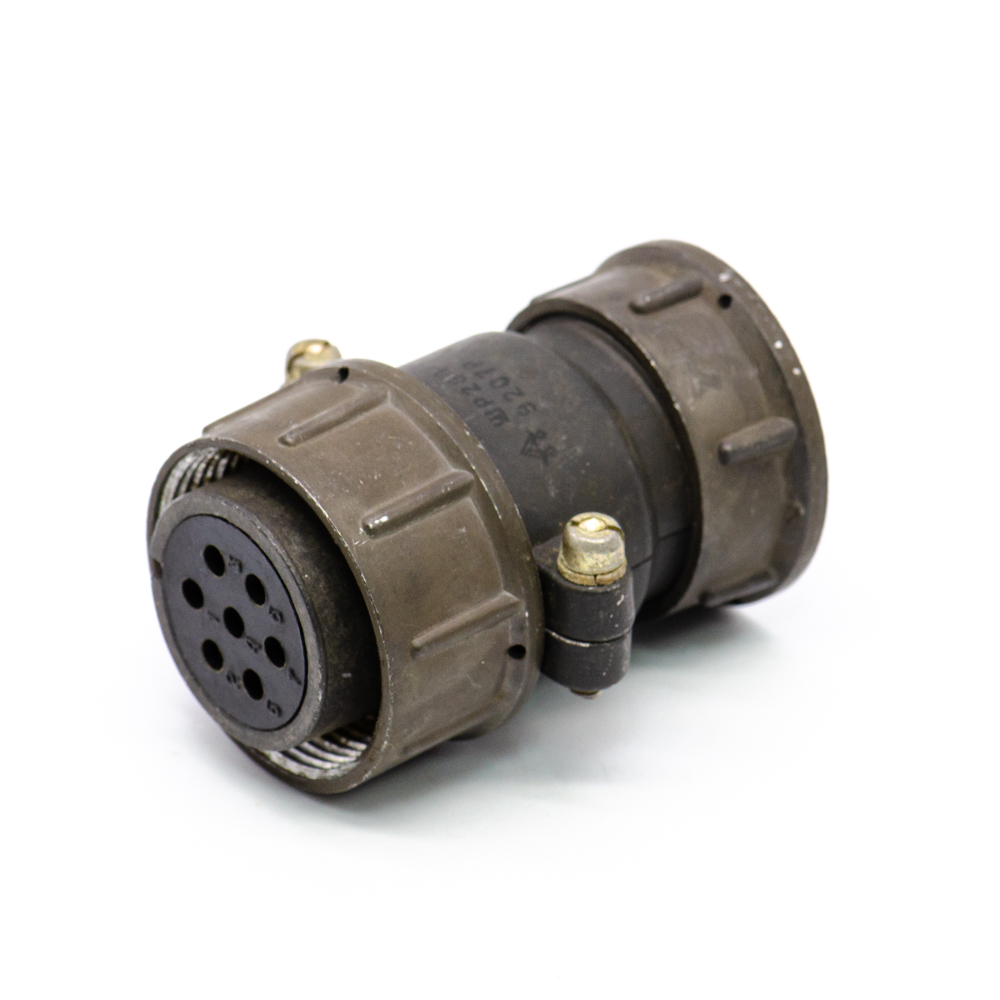

ШР28П7ЭШ9Н Розетка кабельная, бР0.364.028 ТУ, перекрут, фото
