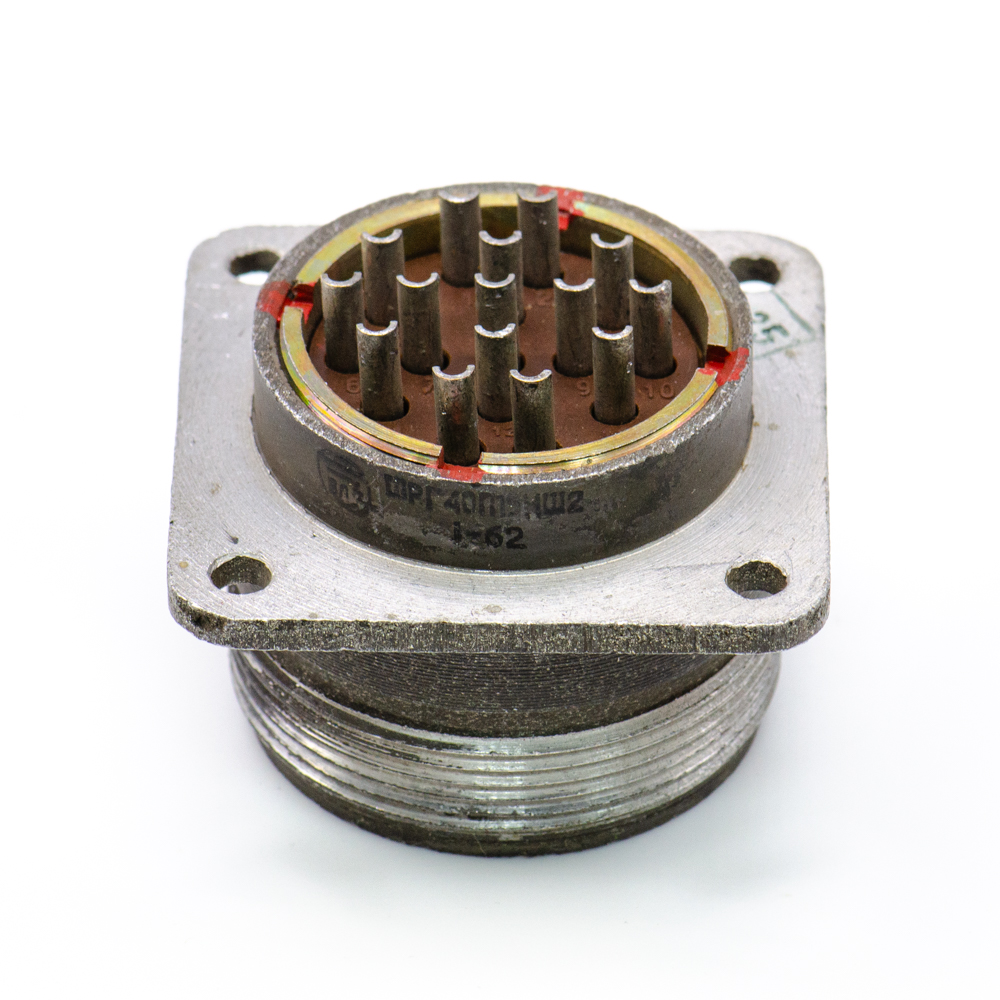

ШРГ40П15НШ2 Вилка блочная (арт. KP-8159)

Соединитель ШРГ40П15НШ2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение).

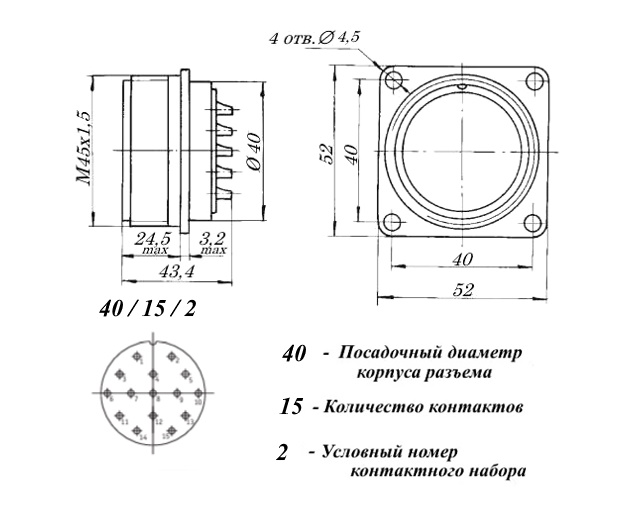

Расшифровка условного обозначения:
ШР40П15НШ2
ШР - тип соединителя;
40 - условный размер корпуса;
П - без патрубка;
15 - количество контактов;
Н - гайка патрубка для неэкранированного кабеля(гайка отсутствует, обозначение "Н" условное);
Ш - вилка;
2 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ НКЦС.434410.111ТУ;
Вид приемки i "1"- ОТК
Масса изделия, гр 94
Дата выпуска 1962
Транслитерация SHRG40P16ESH2
Вид упаковки полиэт. пакет (1 шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Дата изготовленияi 1959-1991
Нормы и требования НКЦС.434410.111ТУ;

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШРГ
Условный размер корпуса 40
Количество выводов или контактов 16
Условный номер контактного набора 2 - 14 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа пайка
Фактическая маркировка ШРГ40П16ЭШ2
Цвет изделия темно-серый
Габаритные размеры L*W*H 53х53х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 850 V
Рабочий ток 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
