ШРГ36ПК5ЭШ11 ОС Вилка блочная, АСЛР.434410.017ТУ(арт. ZA-1094)

No name Russia; " 9" - ОС
РОССИЯ
Артикул (ID): ZA-1094
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "9"- ОС
  • Нормы и требования АСЛР.434410.017ТУ
Подробная документация
ID: 227629
На складе 2 шт
  • Цена от 533.52 ₽
  • 1 шт 533.52 ₽
Количество
Быстрый заказ

ШРГ36ПК5ЭШ11 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШРГ - тип соединителя; 36 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 5 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш – вилка (штырь); 11 - сочетание контактов (11 - 5 контактов диаметром 3,5 мм). Покрытие контактов – серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР36П5ЭШ11, ШР36П5НШ11, ШР36У5ЭШ11, ШР36У5НШ11. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШРГ36ПК5ЭШ11 ОС Вилка блочная, АСЛР.434410.017ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "9"- ОС
Масса изделия, гр 160
Дата изготовленияi дата не указана
Транслитерация ShRG36PK5ESh11 OS Block plug, ASLR.434410.017TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования АСЛР.434410.017ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШРГ
Условный размер корпуса 36
Количество контактов 5 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 11 - 5 контактов Ø 3,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 5 - Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да
Установочные размеры 34 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M39х1,5 mm

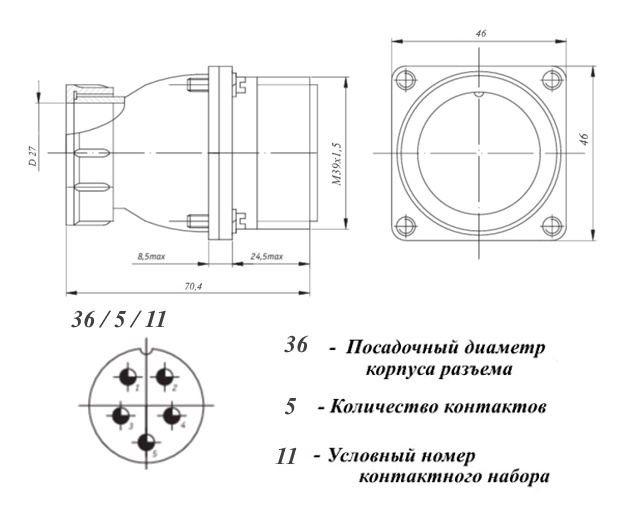

Габаритные размеры L*W*H 46х46х70,4 mm
Длина корпуса 46 mm
Ширина корпуса 46 mm
Высота корпуса 70,4 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShRG36PK5ESh11 OS Block plug, ASLR.434410.017TU
Фактическая маркировка ШРГ36ПК5ЭШ11
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки ШР, 2РТТ
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., СШРГ…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 50 A - для контактов Ø 3,5 mm
Сопротивление контактов не более 0,75 mΩ - для контактов Ø 3,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШРГ36ПК5ЭШ11 ОС Вилка блочная, АСЛР.434410.017ТУ   (datasheet)
ШРГ36ПК5ЭШ11 ОС Вилка блочная, АСЛР.434410.017ТУ   (datasheet)
